7
Remontage
Utilisez cette procédure pour replacer l'ordinateur des axes.
1
2
3
Manuel du produit - IRC5 Compact
3HAC047138-004 Révision: AA
Action
Retirez les sept vis de fixation et retirez len-
tement et verticalement la carte d'axes.
Action
DANGER
Avant de procéder à toute intervention dans
l'armoire, débranchez l'alimentation princi-
pale. Pour plus d'informations, voir
électrique à la page 34.
AVERTISSEMENT
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, voir
L'unité est sensible aux décharges électro-
statiques à la page 55.
Insérez avec précaution la carte d'axes dans
le couvercle, puis remettez les vis de fixation
en place.
© Copyright 2009-2024- ABB. Tous droits réservés.

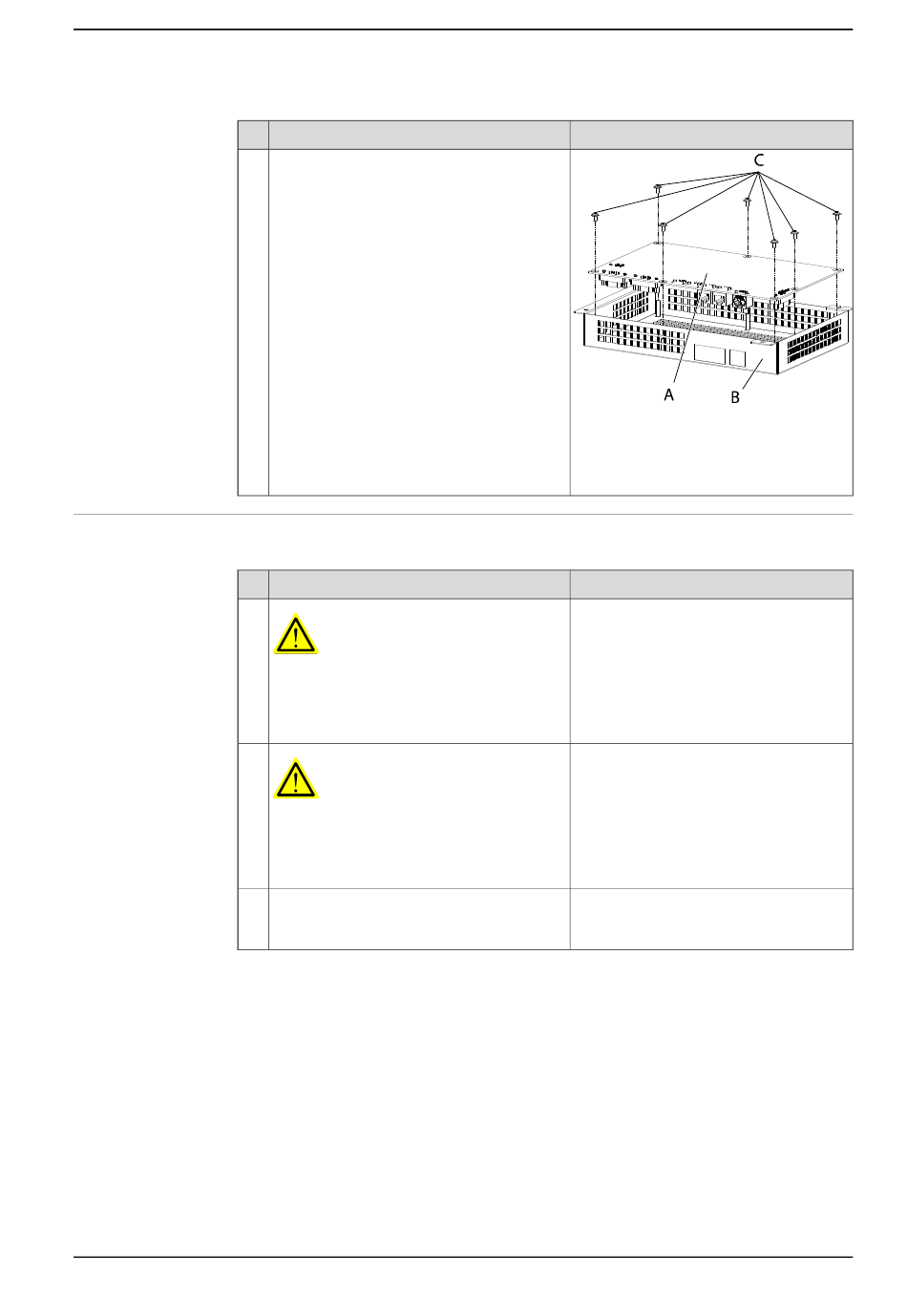

4.13 Remplacement de la carte d'axes
Info/Illustration
xx1000000953
A Carte d'axes
B Couvercle de la carte d'axes
C Vis de fixation
Info/Illustration
Sécurité
4 Réparation
Suite
Suite page suivante
