Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Kommunikationsschnittstellen: Einstellung und Funktion
Optionale Kabelbrucherkennung
Analogeingang (AI2)
Ausgeschaltet
Eingeschaltet

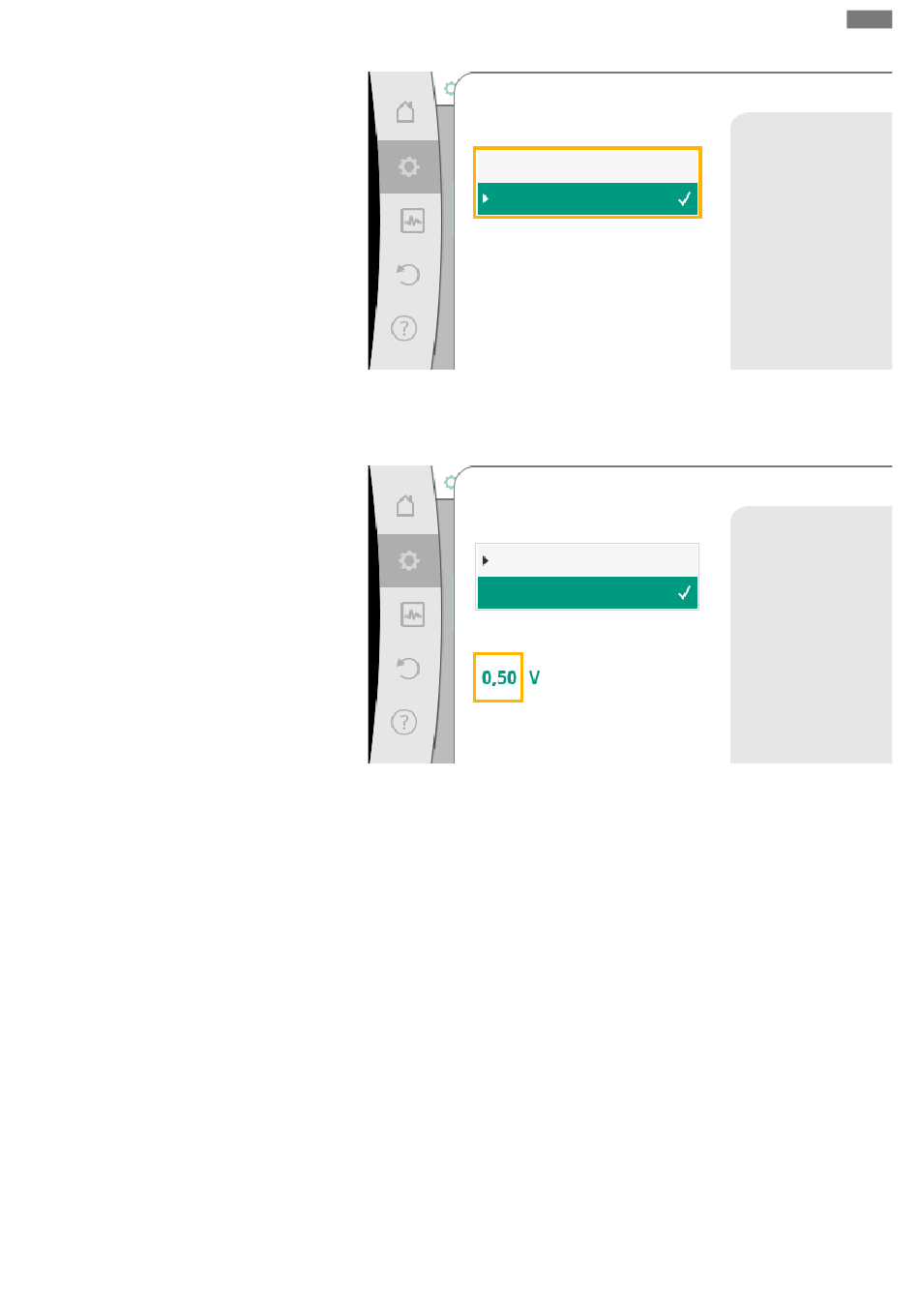

Fig. 76: Optionale Kabelbrucherkennung
Wenn „Ausgeschaltet" gewählt wird, erfolgt keine Kabelbrucherkennung.
Wenn „Eingeschaltet" gewählt wird, erfolgt die Kabelbrucherkennung nur unterhalb ei-
nes einzustellenden Grenzwerts.
Optionale Kabelbrucherkennung
Analogeingang (AI2)
Ausgeschaltet
Eingeschaltet
Grenzwert
Fig. 77: Grenzwert Kabelbruch
Grenzwert für Kabelbruch durch Drehen des Bedienknopfs festlegen und durch Drücken
bestätigen.
Im nächsten Schritt wird festgelegt, ob
ƒ
das analoge Signal nur den Sollwert ändert
ƒ
die Pumpe zusätzlich über das analoge Signal ein- und ausgeschaltet wird.
Eine Sollwertänderung kann durch Analogsignale vorgenommen werden, ohne die
Pumpe durch die Signale ein- oder auszuschalten. In diesem Fall wird „Ausgeschaltet"
gewählt.
Ist die Funktion „Ein/Aus durch Analogsignal" eingeschaltet, müssen die Grenzwerte für
das Ein- und Ausschalten festgelegt werden.
Anschließend erfolgt die MIN-Signal/Wert Zuordnung und die MAX-Signal/Wert Zuord-
nung.
de
Die Signalstärke unter
dem eingestellten
Grenzwert wird als
Kabelbruch interpretiert.
Die Signalstärke unter
dem eingestellten
Grenzwert wird als
Kabelbruch interpretiert.
