Kommunikationsschnittstellen: Einstellung und Funktion
2 ... 10 V: Spannungsbereich von 2 ... 10 V zur Übertragung von Messwerten. Bei einer
Spannung unterhalb 2 V wird Kabelbruch erkannt.
0 ... 20 mA: Stromstärkenbereich von 0 ... 20 mA zur Übertragung von Messwerten.
4 ... 20 mA: Stromstärkenbereich von 4 ... 20 mA zur Übertragung von Messwerten. Bei
einer Stromstärke unter 4 mA wird Kabelbruch erkannt.
PT1000: Der Analogeingang wertet einen PT1000 Temperatursensor aus.
Istwertgeber-Konfiguration
HINWEIS
Die Auswahl des Analogeingangs als Anschluss für einen Sensor erfordert die ent-
sprechende Konfiguration des Analogeingangs.
Zuerst das Übersichtsmenü öffnen, um die aktuelle Konfiguration und Nutzung des
Analogeingangs zu sehen.
Dazu im Menü „Einstellungen"
1. „Externe Schnittstellen"
2. „Funktion Analogeingang AI1" ... „Funktion Analogeingang AI4"
3. „Übersicht Analogeingang" wählen.
Nutzungsart, Signaltyp und weitere eingestellte Werte zum ausgewählten Analog-
eingang werden angezeigt. Um Einstellungen vorzunehmen oder zu ändern:
Im Menü „Einstellungen"
1. „Externe Schnittstellen"
2. „Funktion Analogeingang AI1" ... „Funktion Analogeingang AI4"
3. „Analogeingang einstellen" wählen.
Zuerst Nutzungsart auswählen:
Nutzungsart auswählen
Analogeingang (AI3)
Nicht konfiguriert
Sollwertgeber
Differenzdrucksensor
Temperaturfühler
Externer Sensor

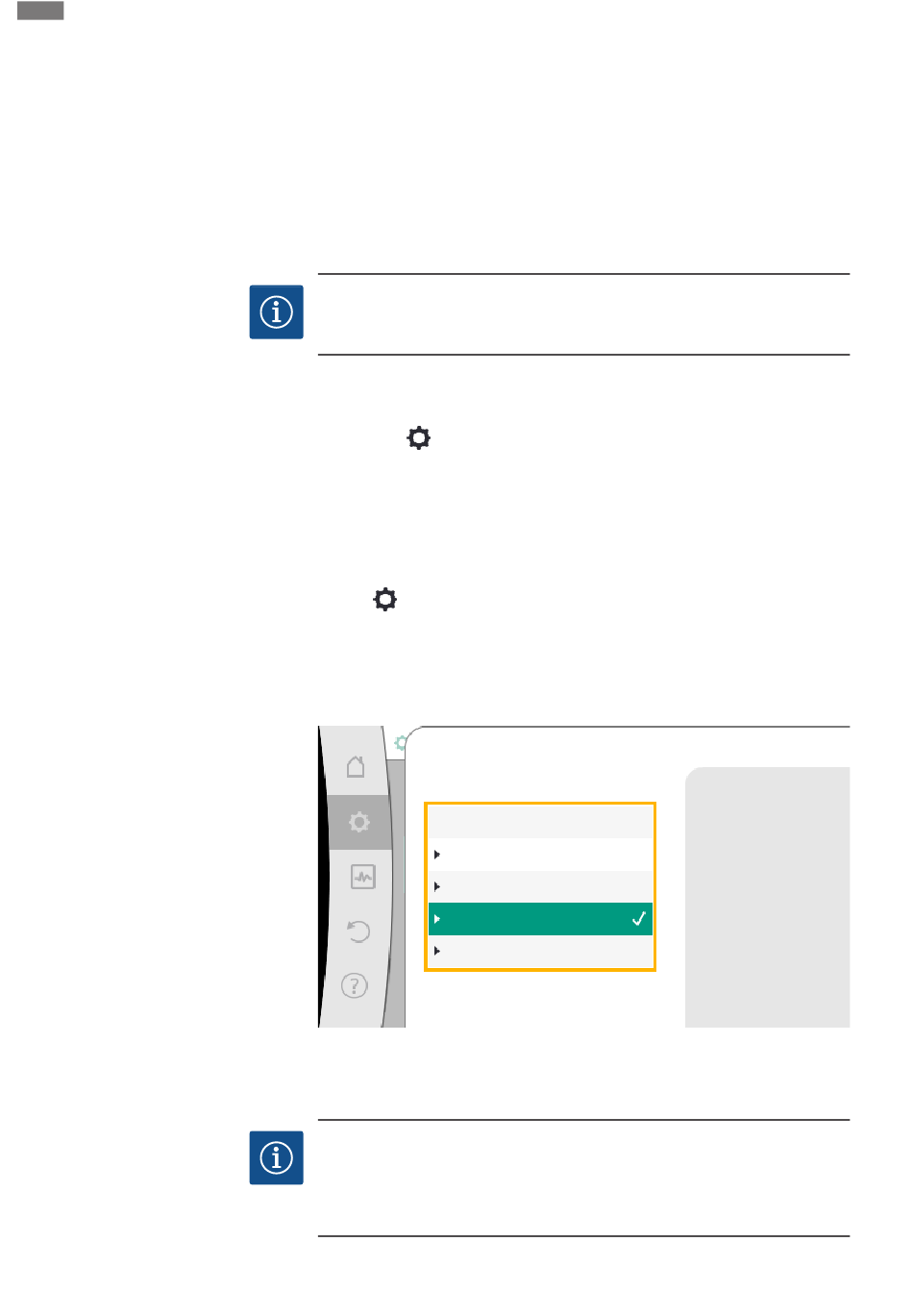

Fig. 83: Einstelldialog Istwertgeber
Als Sensoreingang eine der Nutzungsarten „Differenzdrucksensor", „Temperaturfühler"
oder „Externer Sensor" wählen.
HINWEIS
Wenn im Menü „Nutzungsart auswählen" schon eine andere Nutzungsart als „Nicht
konfiguriert" eingestellt ist, überprüfen, ob der Analogeingang schon für eine andere
Nutzungsart verwendet wird.
Gegebenenfalls muss eine andere Quelle gewählt werden.
Analogeingang als
Istwert-Eingang für
Temperaturfühler
nutzen, z.B. für
Temperatur T-c.
