fr

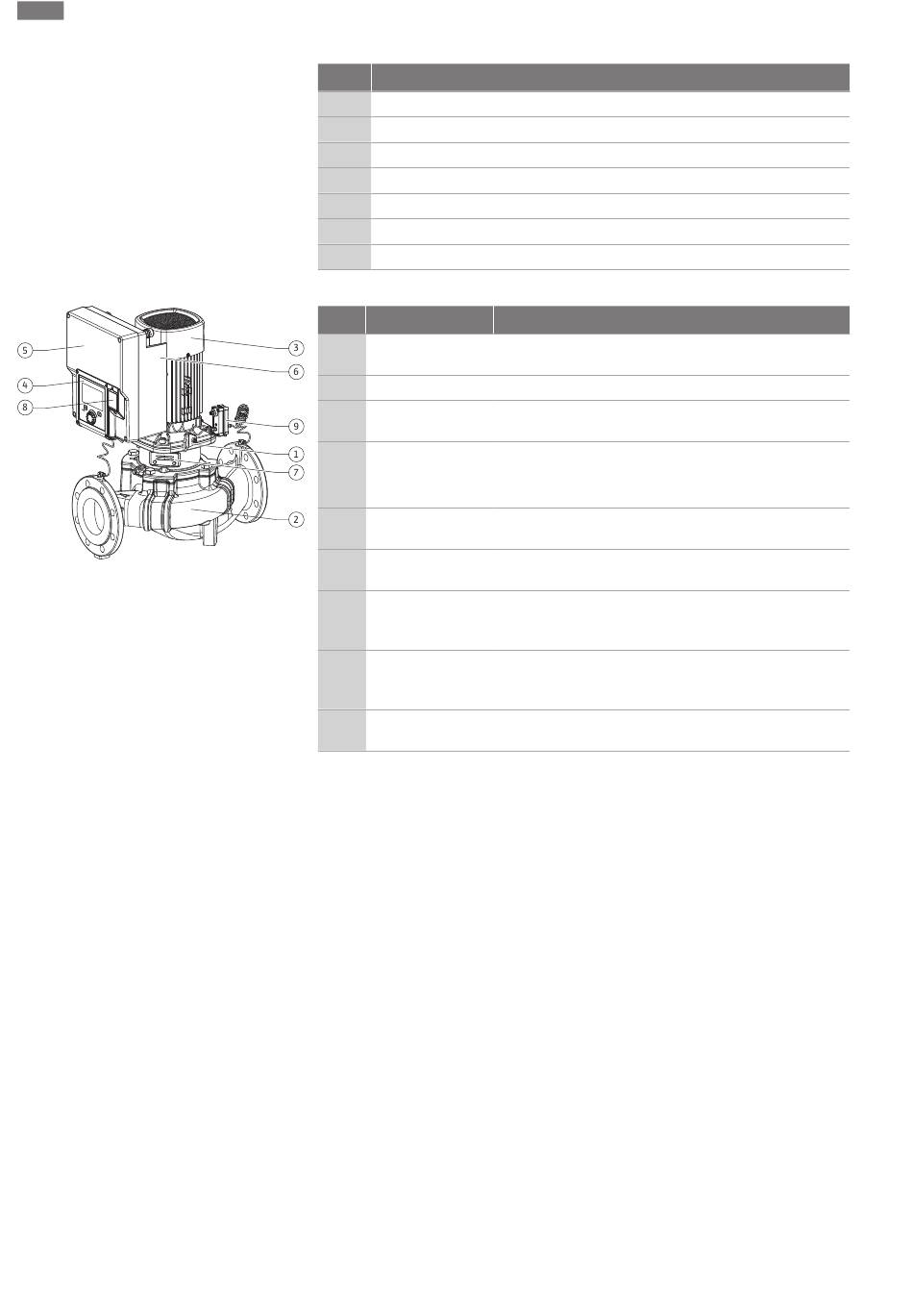

Fig. 1: Aperçu de la pompe
278
Description de la pompe
N° Composant
31 Joint torique du contact
32 Clapet de pompes doubles
33 Cale d'épaisseur du clapet de pompes doubles
34 Axe du clapet de pompes doubles
35 Bouchon fileté de l'alésage d'axe, 2x
36 Perçage pour goujons de montage
37 Clavette
Tabl. 1: Affectation des composants principaux
Pos. Désignation
1 Œillets de trans-
port
2 Corps de pompe
3 Moteur
4 Écran graphique
5 Module électro-
nique
6 Ventilateur élec-
trique
7 Tôle de protection
devant le regard de
la lanterne
8 Emplacement pour
le module BT Wilo-
Smart Connect
9 Capteur de pres-
sion différentielle
Tabl. 2: Description de la pompe
ƒ
Pos. 3 : le moteur, avec module électronique monté, peut être tourné par rapport à
la lanterne. Respecter les indications figurant au chapitre « Positions de montage
autorisées et modification de la disposition des composants avant installa-
tion » [} 286].
ƒ
Pos. 4 : l'écran peut être orienté par pas de 90° selon les besoins. (Voir le chapitre
« Raccordement électrique » [} 298]).
ƒ
Pos. 6 : un flux d'air doit circuler sans contrainte autour du ventilateur électrique.
(Voir le chapitre « Installation » [} 284])
ƒ
Pos. 7 : la tôle de protection doit être démontée pour vérifier l'absence de fuites.
Respecter les consignes de sécurité indiquées au chapitre « Mise en ser-
vice » [} 310] !
ƒ
Pos. 8 : Pour l'installation du module BT Wilo-Smart Connect, voir le chapitre « Ins-
tallation du module BT Wilo-Smart Connect » [} 308].
Explication
Servent au transport et au levage des composants. Voir le
chapitre « Installation [} 284]».
Montage comme indiqué au chapitre « Installation ».
Unité d'entraînement. Constitue l'entraînement avec le
module électronique.
Informe sur les réglages et l'état de fonctionnement de la
pompe.
Interface utilisateur intuitive pour le réglage de la pompe.
Unité électronique avec écran graphique.
Refroidit le module électronique.
Protège de l'arbre de moteur en rotation.
Wilo Connectivity Interface sert d'emplacement pour le
module Bluetooth
2 ... 10 V avec raccordements de tube capillaire aux
brides des côtés aspiration et refoulement
