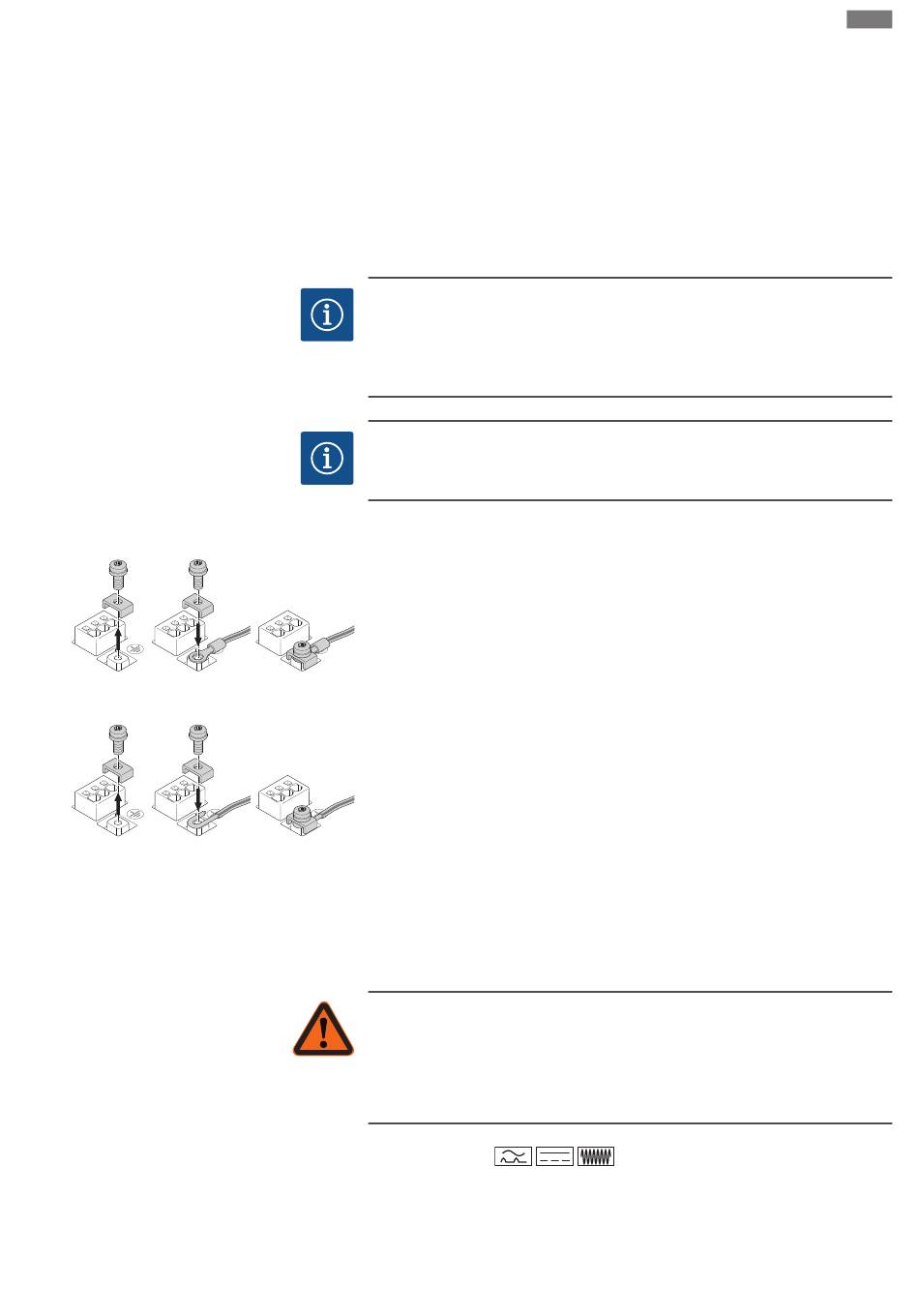

Fig. 21: Flexibles Anschlusskabel
Fig. 22: Starres Anschlusskabel
Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Elektrischer Anschluss
3. Zum Schutz vor Leckagewasser und zur Zugentlastung an der Kabelverschraubung
ein Anschlusskabel mit ausreichendem Außendurchmesser verwenden.
4. Anschlusskabel durch die Kabelverschraubung M25 (Fig. 18, Pos. 1) führen. Kabel-
verschraubung mit vorgegebenen Drehmomenten festdrehen.
5. Kabel in der Nähe der Verschraubung zu einer Ablaufschleife, zur Ableitung anfal-
lenden Tropfwassers, biegen.
6. Anschlusskabel so verlegen, dass es weder Rohrleitungen noch Pumpe berührt.
7. Bei Medientemperaturen über 90 °C ein wärmebeständiges Anschlusskabel ver-
wenden.
HINWEIS
Wenn flexible Kabel für den Netzanschluss oder Kommunikationsanschluss verwen-
det werden, Aderendhülsen verwenden!
Nicht belegte Kabelverschraubungen müssen mit den vom Hersteller vorgesehenen
Stopfen verschlossen bleiben.
HINWEIS
Im regulären Betrieb das Zu- oder Abschalten der Pumpe gegenüber dem Schalten
der Netzspannung bevorzugen. Dies erfolgt über den DI-Eingang EXT. Aus.
Anschluss Schutzerdungsleiter
Bei Verwendung eines flexiblen Anschlusskabels für den Erdungsdraht eine Ringöse
verwenden (Fig. 21).
Bei Verwendung eines starren Anschlusskabels den Erdungsdraht u-förmig anschließen
(Fig. 22).
Fehlerstrom-Schutzschalter (RCD)
Diese Pumpe ist mit einem Frequenzumrichter ausgestattet. Darum darf sie nicht
mit einem Fehlerstrom-Schutzschalter abgesichert werden. Frequenzumrichter kön-
nen die Funktion von Fehlerstrom-Schutzschaltungen beeinträchtigen.
HINWEIS
Dieses Produkt kann einen Gleichstrom im Schutzerdungsleiter verursachen. Wo für
den Schutz im Fall einer direkten oder indirekten Berührung eine Fehlerstrom-
Schutzeinrichtung (RCD) oder ein Fehlerstrom-Überwachungsgerät (RCM) verwen-
det wird, ist auf der Stromversorgungsseite dieses Produkts nur ein RCD oder RCM
vom Typ B zulässig.
ƒ
Kennzeichnung:
ƒ
Auslösestrom: > 30 mA
Netzseitige Absicherung: max. 25 A
