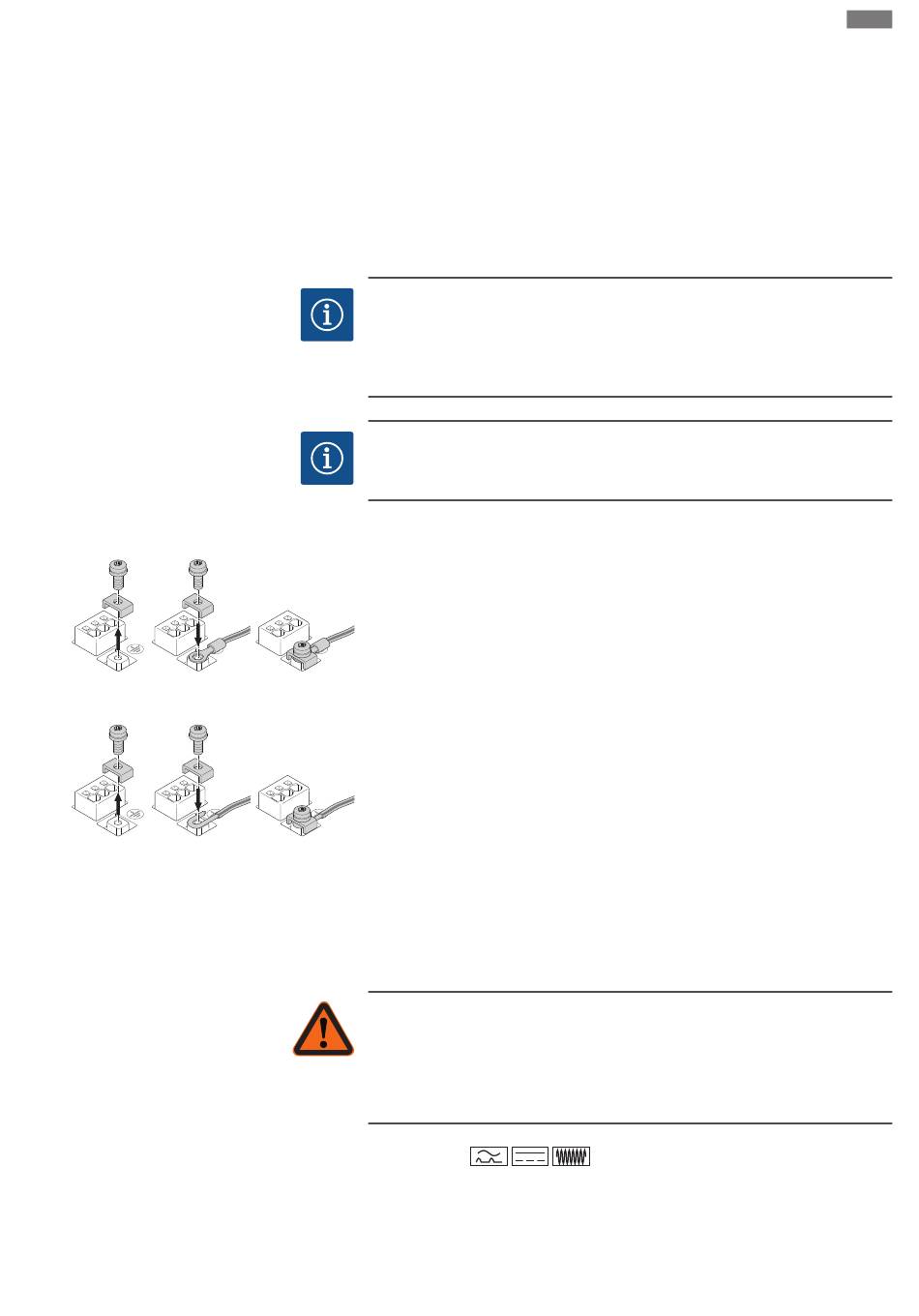

Fig. 21: Flexibele aansluitkabel
Fig. 22: Starre aansluitkabel
Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Elektrische aansluiting
3. Ter bescherming tegen lekkagewater en voor trekontlasting aan de kabelschroef-
verbinding een aansluitkabel met voldoende buitendiameter gebruiken.
4. Leid de aansluitkabel door de kabelschroefverbinding M25 (Fig. 18, pos. 1). Draai de
kabelschroefverbinding met het voorgeschreven draaimoment vast.
5. De kabels die zich in de buurt van de draadaansluiting bevinden, naar een afvoerlus
leiden om het druipwater te laten afvloeien.
6. Leg de aansluitkabel zodanig dat deze de leidingen en de pomp niet raakt.
7. Bij mediumtemperaturen boven 90 °C een warmtebestendige aansluitkabel gebrui-
ken.
LET OP
Gebruik adereindhulzen als er flexibele kabels worden gebruikt voor de net-
aansluiting of communicatieaansluiting!
Kabelschroefverbindingen die niet zijn aangesloten, moeten met de door de fabri-
kant geleverde stop afgesloten blijven.
LET OP
Tijdens het normale bedrijf heeft het in- of uitschakelen van de pomp de voorkeur
boven het schakelen van de netspanning. Dit gebeurt via de DI-ingang EXT. UIT.
Aansluiting veiligheidsaarding
Als er een flexibele aansluitkabel wordt gebruikt, moet voor de aarddraad een ringoog
worden gebruikt (Fig. 21).
Sluit bij gebruik van een starre aansluitkabel de aarddraad u-vormig aan (Fig. 22).
Lekstroom-veiligheidsschakelaar (RCD)
Deze pomp heeft een frequentieomvormer. Daarom mag de pomp niet met een lek-
stroom-veiligheidsschakelaar worden beveiligd. Frequentieomvormers kunnen de
werking van lekstroom-veiligheidsschakelingen beperken.
LET OP
Dit product kan een gelijkstroom in de beschermende aardgeleider veroorzaken.
Wanneer een lekstroom-veiligheidsschakelaar (RCD) of lekstroom-bewakingsappa-
raat (RCM) wordt gebruikt ter bescherming bij direct of indirect contact, is aan de
stroomtoevoerzijde van dit product alleen een RCD of RCM van het type B toege-
staan.
ƒ
Aanduiding:
ƒ
Uitschakelstroom:> 30 mA
Netzijdige zekering: max. 25 A
