Instellen van de regelfuncties
Afhankelijk van het installatietype zijn verschillende regelingsmodi ter beschikking.
Voor het installatietype „Verwarmingselement" in de toepassing „Verwarmen" zijn dat
de volgende regelingsmodi:
Regelingsmodus
‣ Verschildruk ∆p-v
‣ Dynamic Adapt plus
‣ Loodstemperatuur T-const
Tab. 20: Selectie regelingsmodus voor installatietype Radiator bij de toepassing Ver-
warmen

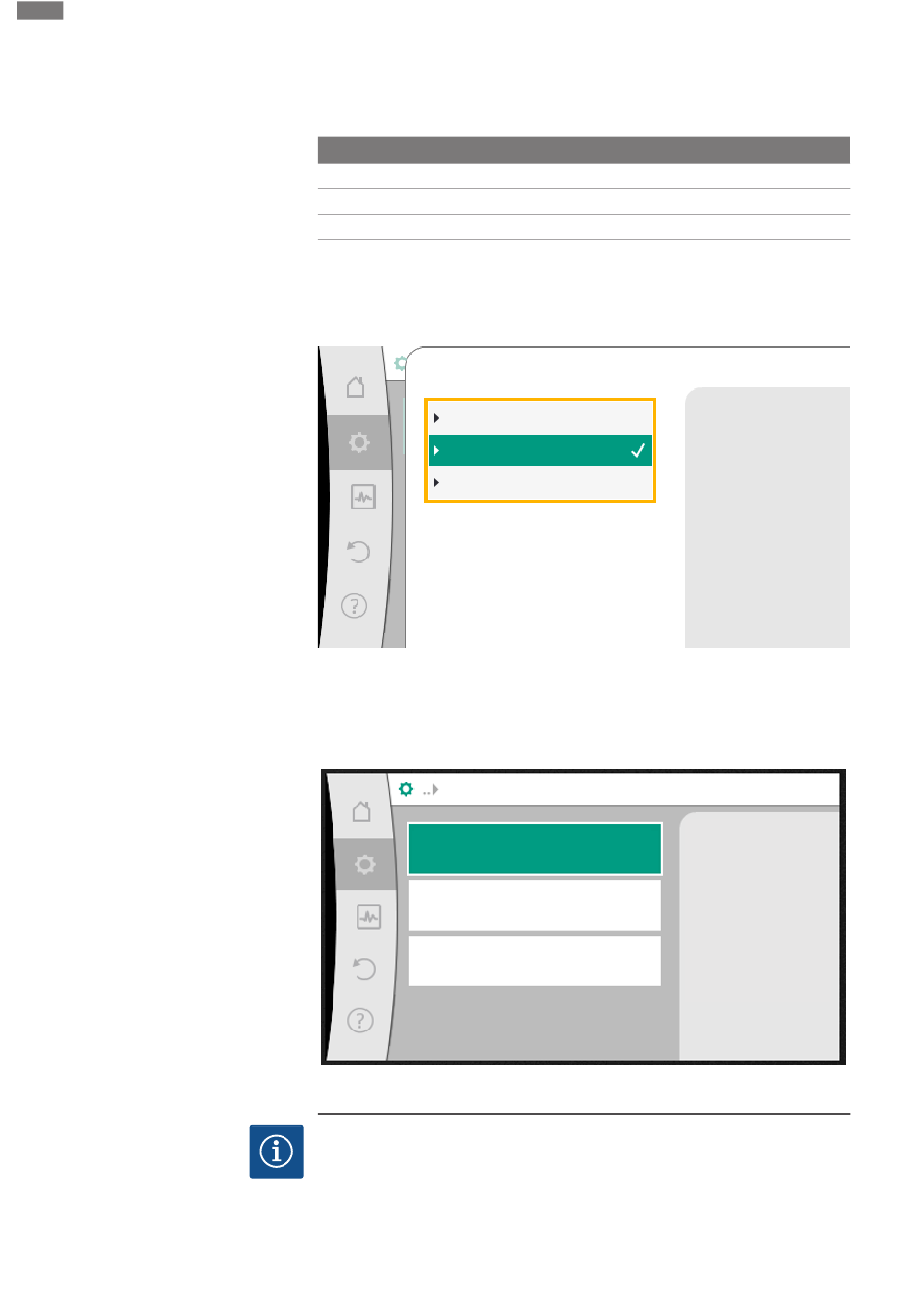

Voorbeeld: regelingsmodus „Dynamic Adapt plus"
Regelingsmodus
Verschildruk Δp-v
Dynamic Adapt plus
Loodstemperatuur T-c...
Fig. 42: Voorbeeld regelingsmodus „Dynamic Adapt plus"
Selecteer de regelingsmodus „Dynamic Adapt plus" door de bedieningsknop te draaien
en bevestig uw keuze door deze in te drukken.
Als de selectie is bevestigd, wordt deze in het menu „Instellingsassistent" weergege-
ven.
Regelbedrijf instellen
Instellingsassistent
Actueel: Luchtverwarmer – Dynamic Adapt
plus...
Toerental noodbedrijf
Constant toerental: 2000/min
Pomp AAN/UIT
Actueel: Motor aan
Fig. 43: Instellingsassistent
LET OP
In de fabrieksinstelling is de verschildruksensor van de Stratos GIGA2.0-I/-D al op de
analoge ingang op 2 – 10 V geconfigureerd.
Er is geen verdere instelling van de analoge ingang voor een regelingsmodus met
verschildruk (Dynamic Adapt plus, Δp‑v, Δp‑c) en debiet constant (Q-const) nodig.
Als de analoge ingang niet af fabriek is geconfigureerd of als het signaal 2 – 10 V of
4 – 20 mA niet wordt herkend, dan verschijnt de waarschuwing „Kabelbreuk in ana-
loog 1".
Pomp past zonder
invoer van een gewenste waarde
het vermogen
automatisch aan de
veranderende behoeften
van de radiator aan.
Instellingshulp
Regelingsmodus via
toepassing en
installatietype selecteren.
Alle regelingsmodi
staan hier bovendien voor
directe selectie gereed.
