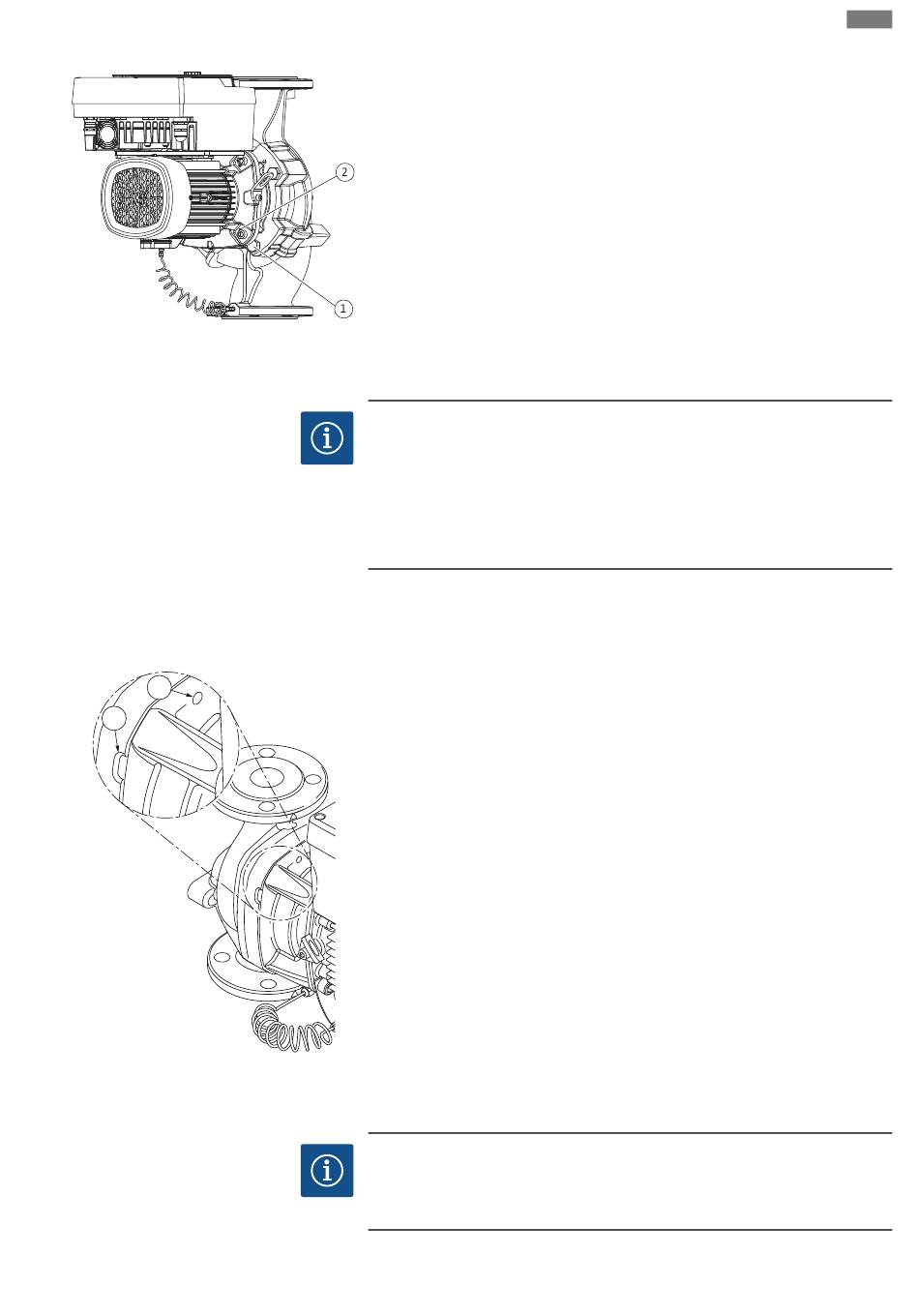

Fig. 99: Optionele bevestiging van de insteek-
set
1
2
Fig. 100: Draadboringen en spleten om de in-
steekset van het pomphuis los te drukken
Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Onderhoud
LET OP
Voor het uitdraaien van de schroeven (Fig. I/III, pos. 10) is een hoek- of steeksleutel
met kogelkop het meest geschikt, in het bijzonder bij pomptypes met weinig ruimte.
Aanbevolen wordt om 2 montagebouten (zie het hoofdstuk „Draaien van de in-
steekset" [} 426]) in plaats van 2 schroeven (Fig. I/III, pos. 10) te gebruiken. Deze
moeten diagonaal ten opzichte van elkaar in het pomphuis (Fig. I, pos. 24) worden
gedraaid. De montagebouten vergemakkelijken een veilige demontage van de in-
steekset en de daarop volgende montage zonder de waaier te beschadigen.
11. Met het verwijderen van de schroeven (Fig. I, pos. 10) wordt ook de verschildruk-
sensor losgemaakt van de motorflens. Laat de verschildruksensor (Fig. I, pos. 8)
met fixatieplaatje (Fig. I , pos. 13) aan de drukmeetleidingen (Fig. I, pos. 7) hangen.
Koppel de aansluitkabel van de verschildruksensor in de elektronicamodule los.
12. Druk de insteekset los van het pomphuis. Gebruik hiervoor de 2 draadboringen
(Fig. 99, pos. 1).
Draai, om de zitting los te maken, geschikte schroeven in de draadboringen. Als de
insteekset gemakkelijk te bewegen is, kunnen voor het losdrukken ook de spleten
(Fig. 100, pos. 2) tussen pomphuis en lantaarnstuk worden gebruikt. Gebruik daar-
voor bijv. 2 schroevendraaiers als hefboom. Na ca. 15 mm afdrukweg wordt de in-
steekset niet meer in het pomphuis geleid.
LET OP
Om kantelen te voorkomen, moet de insteekset indien nodig met geschikte hijsmid-
delen worden ondersteund. Dat is vooral het geval als er geen montagebouten wor-
den gebruikt.
