Kommunikationsschnittstellen: Einstellung und Funktion
EIN/AUS durch Analogsignal
Analogeingang (AI2)
Ausgeschaltet
Eingeschaltet

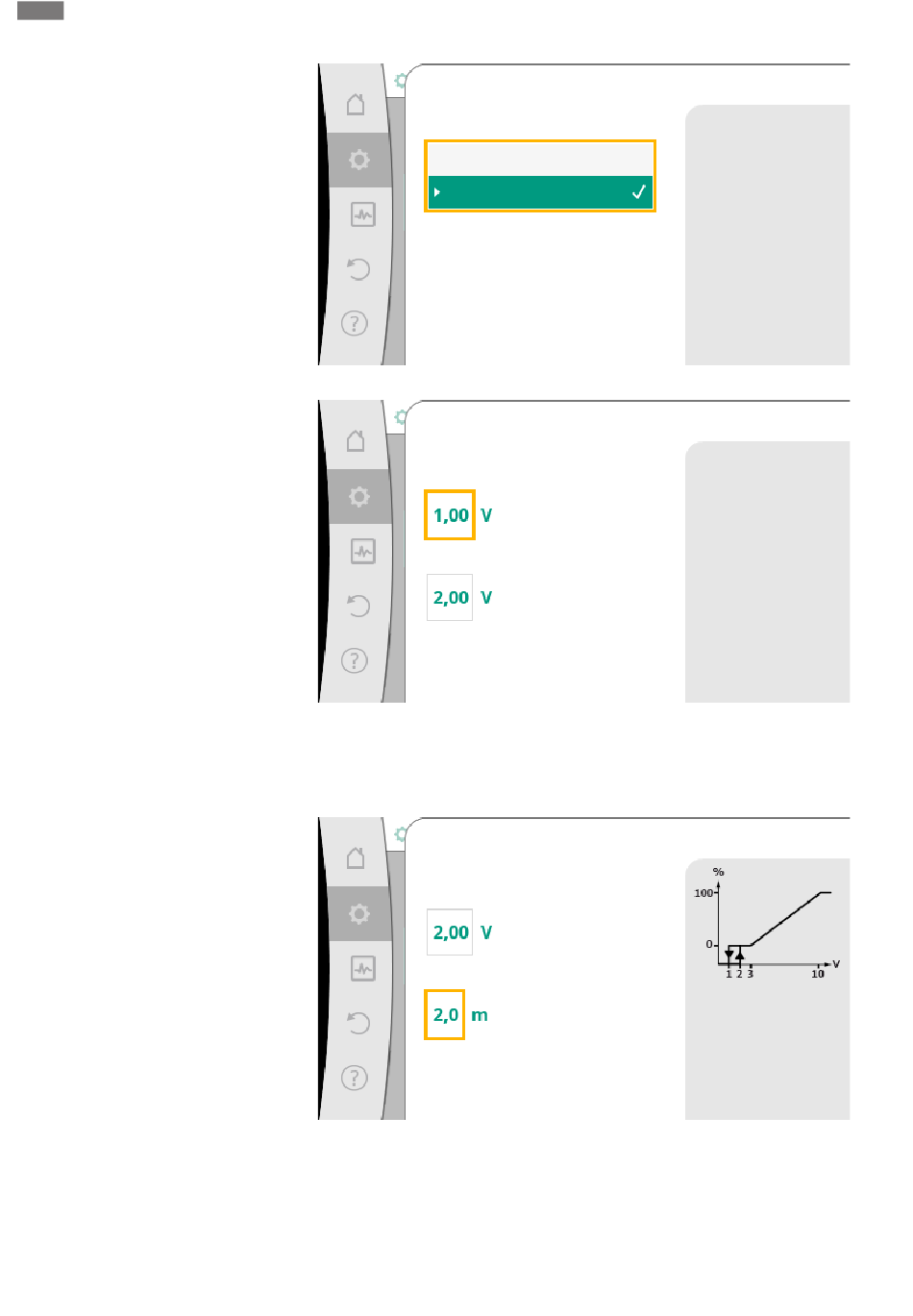

Fig. 78: Ein/Aus durch Analogsignal
Grenzwerte für EIN/AUS
Analogeingang (AI2)
Grenzwert AUS
Eingeschaltet
Grenzwert EIN
Fig. 79: Grenzwerte zur EIN/AUS-Steuerung über Analogsignale
Für die Übertragung von Analogsignalwerten auf Sollwerte wird nun die Übertragungs-
rampe definiert. Hierzu werden die minimalen und maximalen Stützpunkte der Kennli-
nie angegeben und jeweils die dazugehörigen Sollwerte ergänzt (MIN-Signal/Wert Zu-
ordnung und MAX-Signal/Wert Zuordnung).
Min-Signal/Wert Zuordnung
Analogeingang (AI2)
Signal Wert
Zugehöriger Wert
Fig. 80: Min-Signal/Wert Zuordnung
Das analoge Signal
ändert den Sollwert und
schaltet die Pumpe über
einen Grenzwert EIN
oder AUS.
Das analoge Signal
ändert den Sollwert und
schaltet die Pumpe über
diese Grenzwerte EIN
oder AUS.
Minimum-Punkt der
Sollwert-Kennlinie für
Förderhöhe für Δp-v
festlegen.
