Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Communicatie-interfaces: Instelling en functie
Optionele kabelbreukherkenning
Analoge ingang (AI2)
Uitgeschakeld
Ingeschakeld
Grenswaarde

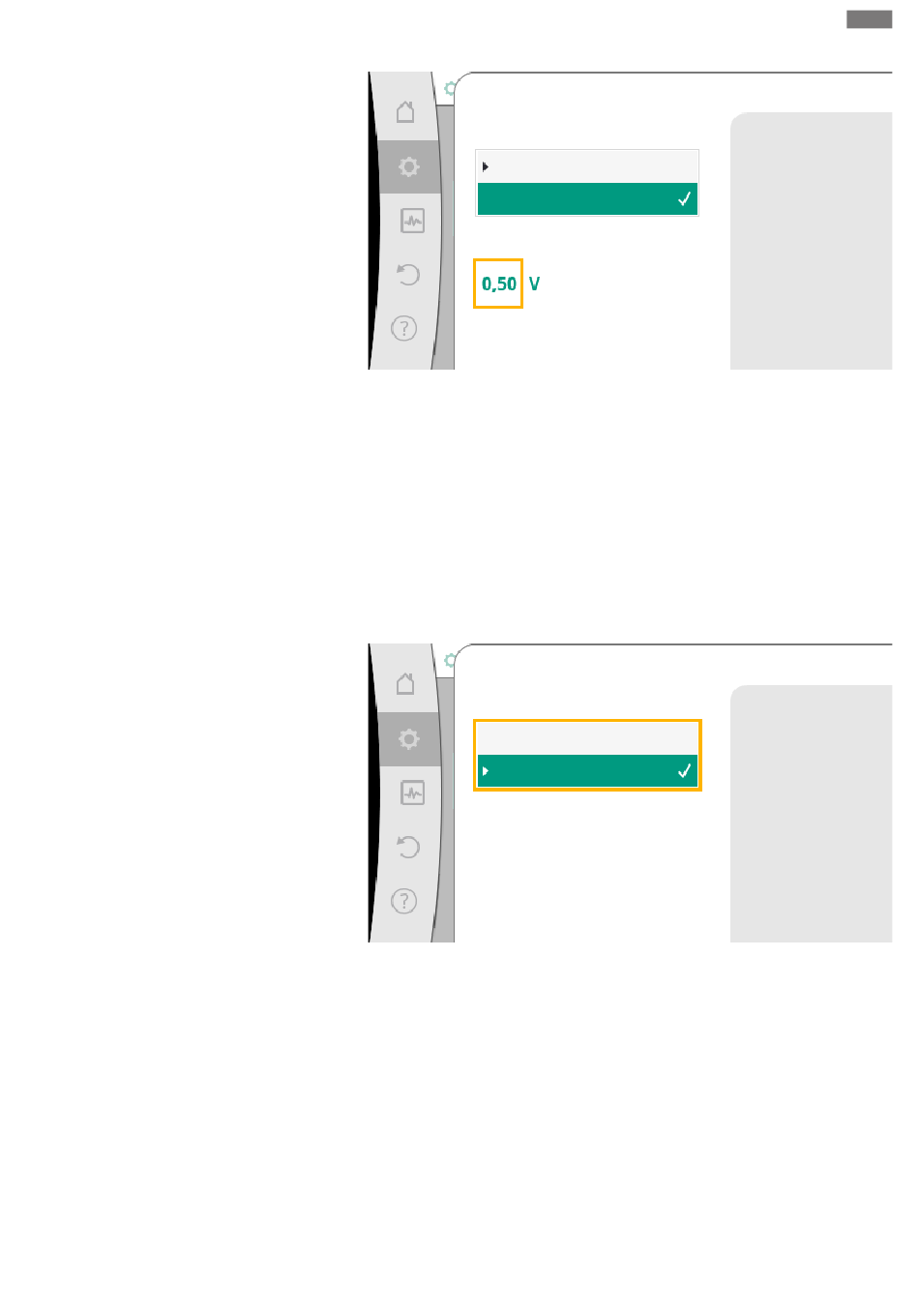

Fig. 77: Grenswaarde kabelbreuk
Grenswaarde voor kabelbreuk door draaien van de bedieningsknop vastleggen en door
drukken bevestigen.
In de volgende stap wordt vastgelegd, of
ƒ
het analoge signaal alleen de gewenste waarde verandert
ƒ
de pomp bovendien via het analoge signaal in- en uitgeschakeld wordt.
Een gewenste waardeverandering kan door analoge signalen worden uitgevoerd, zon-
der de pomp door de signalen in- of uit te schakelen. In dit geval wordt „Uitgeschakeld"
geselecteerd.
Is de functie „In/uit door analoog signaal" ingeschakeld, moeten de grenswaarden voor
het in- en uitschakelen worden vastgelegd.
Vervolgens gebeurt de MIN-signaal/waarde-toewijzing en de MAX-signaal/waarde-
toewijzing.
AAN/UIT door analoog signaal
Analoge ingang (AI2)
Uitgeschakeld
Ingeschakeld
Fig. 78: Aan/uit door analoog signaal
nl
De signaalsterkte onder
de ingestelde
grenswaarde wordt als
kabelbreuk aangeduid.
Het analoge signaal
verandert de gewenste waarde
en
schakelt de pomp
via een grenswaarde IN
of UIT.
501
