Communicatie-interfaces: Instelling en functie
Externe interfaces
Functie analoge ingang (AI1)
Verschildruksensor, 2 – 10 V
Functie analoge ingang (AI2)
Niet geconfigureerd, 0 – 10 V
Functie analoge ingang (AI3)
Niet geconfigureerd, 0 – 10 V
Functie analoge ingang (AI4)
Niet geconfigureerd, 0 – 10 V

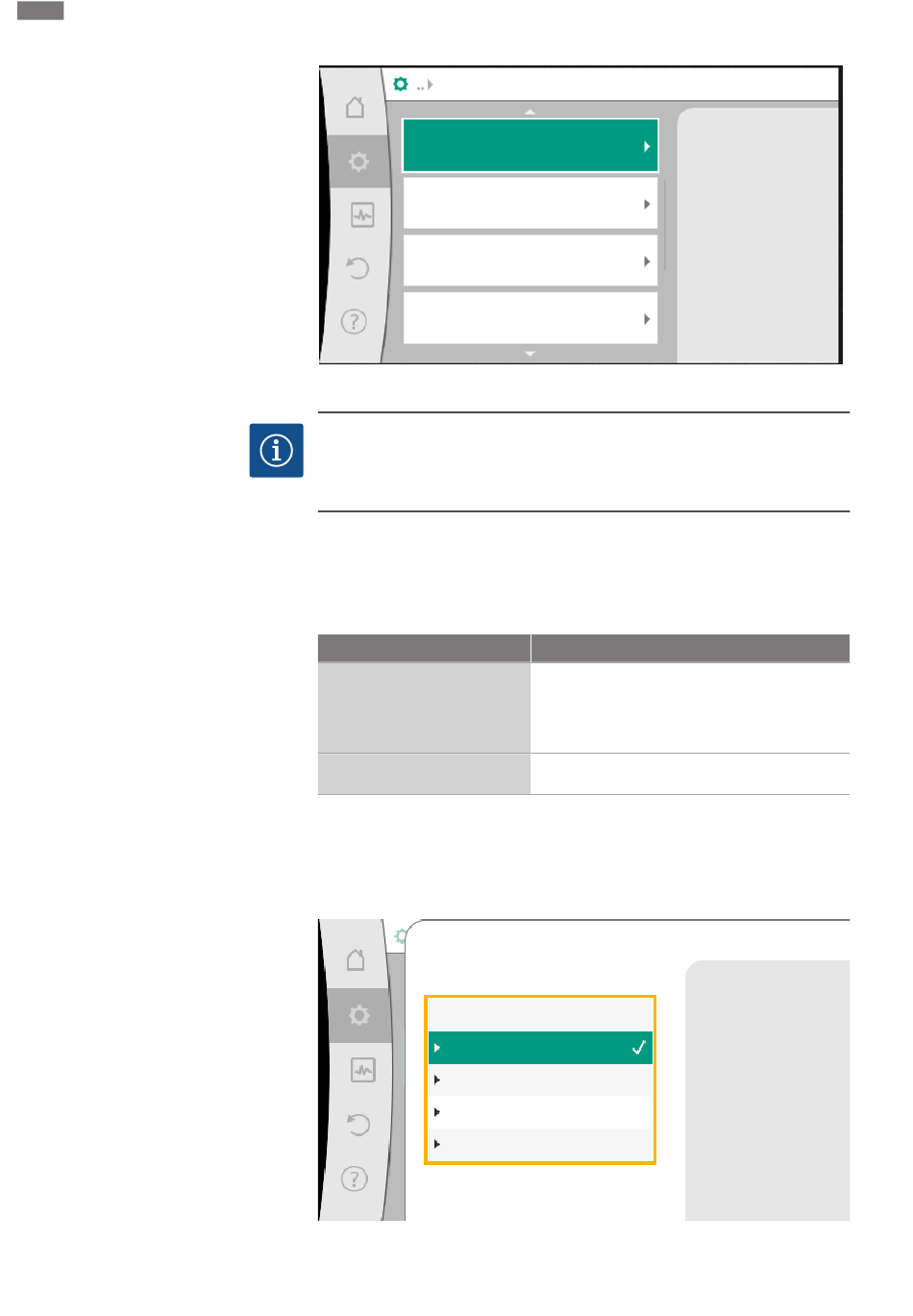

Fig. 67: Functie analoge ingang
LET OP
In de fabrieksinstelling is de verschildruksensor van de Stratos GIGA2.0-I/-D vooraf
op 2 – 10 V geconfigureerd.
Bij de Stratos GIGA2.0-I/-D ... R1 is af fabriek geen analoge ingang geconfigureerd.
Voorbeeld: Instellen van een externe gewenste waarde-gever voor Δp-v
Kies na de selectie van een van de mogelijkheden „Functie analoge ingang
(AI1)" ... „Functie analoge ingang (AI4)" de volgende vraag of instelling:
Instelling
Overzicht analoge ingang
Analoge ingang instellen.
Tab. 45: Instelling analoge ingang AI1 ... AI4
In „Overzicht analoge ingang" kan informatie over de actuele instellingen worden op-
geroepen.
In „Analoge ingang instellen" worden de gebruikswijze, het signaaltype en signaal/
waarden toewijzingen vastgelegd.
Gebruikswijze selecteren
Analoge ingang (AI2)
Niet geconfigureerd
Gewenste waarde-gever
Verschildruksensor
Temperatuursensor
Externe sensor
Fig. 68: Instellingsdialoog gewenste waarde-gever
Het gebruikte signaaltype
met bijbehorende
parameters voor de
analoge ingang
instellen.
Functie besturingsingang AI1 ... AI4
Overzicht van de instellingen van deze analoge in-
gang, bijvoorbeeld:
• Gebruikswijze: Gewenste waarde-gever
• Signaaltype: 2 – 10 V
Instelling van de gebruikswijze, het signaaltype en
bijbehorende signaal/waarden toewijzing
Analoge ingang als
gewenste waarde-gever
gebruiken,
bijv. voor opvoerhoogte
