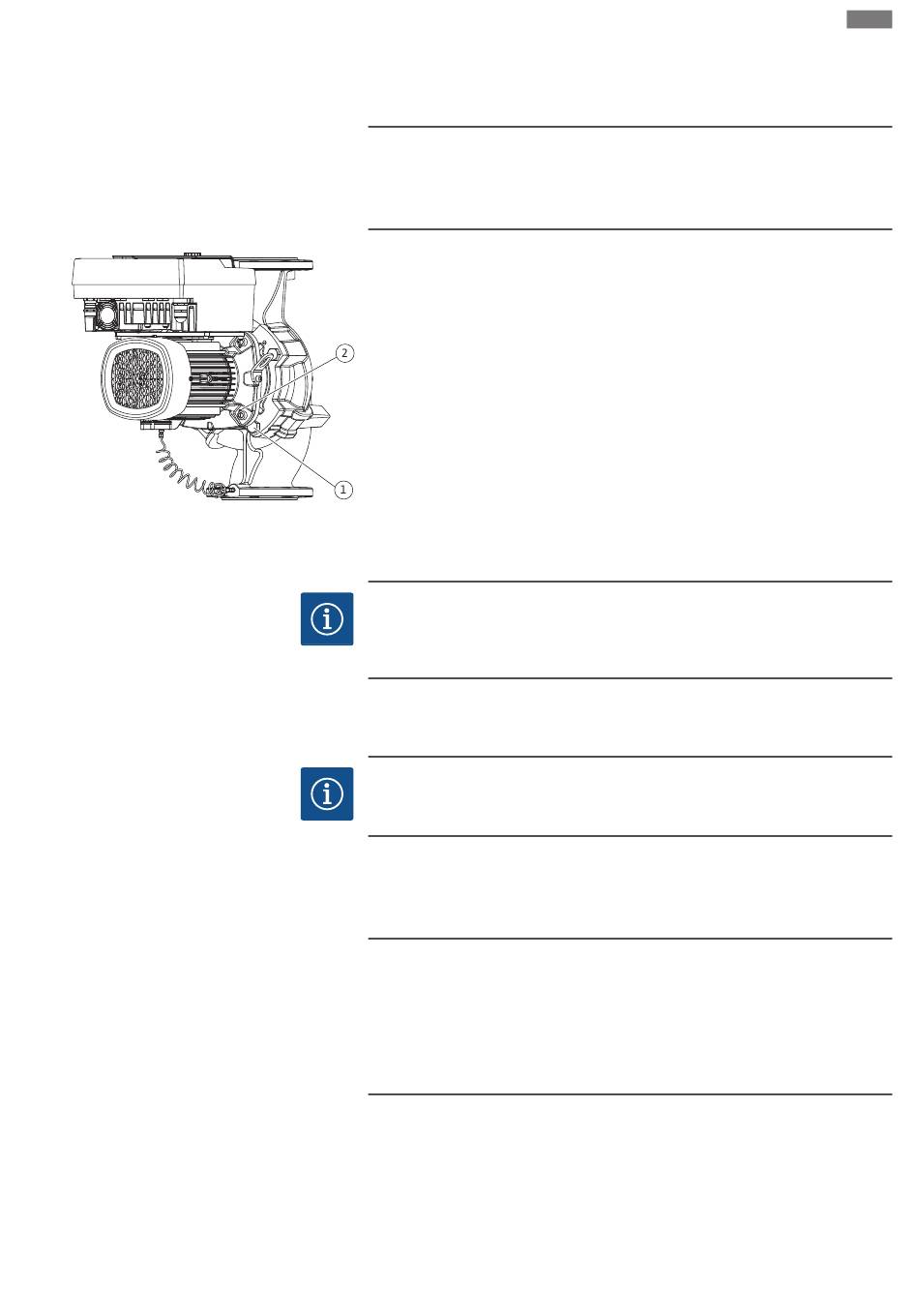

Fig. 10: Insteekset er via draadboringen af-
drukken
Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Installatie
(Fig. I, pos. 7) hangen. Koppel de aansluitkabel van de verschildruksensor in de
elektronicamodule los.
VOORZICHTIG
Materiële schade door verbogen of geknikte drukmeetleidingen.
Ondeskundige hantering kan de drukmeetleiding beschadigen.
Verbuig of knik de drukmeetleidingen niet als de insteekset wordt gedraaid.
5. Druk de insteekset (zie Fig. 4) van het pomphuis af. Gebruik daarvoor de 2 draad-
boringen (zie Fig. 10). Draai M10-schroeven met een geschikte lengte in de draad-
boringen om de zitting los te maken.
LET OP
Let bij de volgende stappen telkens op het voor het betreffende schroefdraadtype
voorgeschreven aandraaimoment! Zie daarvoor de tabel „Schroeven en aandraaimo-
menten [} 430]".
6. Als de O-ring is verwijderd, maak de O-ring (Fig. I, pos. 19) dan vochtig en leg deze
in de groef van het lantaarnstuk.
LET OP
Let er altijd op dat de O-ring (Fig. I, pos. 19) niet verdraaid wordt gemonteerd of bij
de installatie wordt gekneld.
7. Leid de insteekset (Fig. 4) in de gewenste positie in het pomphuis.
8. Draai de schroeven (Fig. I en Fig. III, pos. 29) er gelijkmatig kruiselings in, maar draai
ze nog niet vast.
VOORZICHTIG
Beschadiging door ondeskundige hantering!
Als de schroeven er verkeerd worden ingedraaid, kan dit ertoe leiden dat de as moei-
lijker draait.
Controleer tijdens het indraaien van de schroeven de draaibaarheid van de as met
een steeksleutel op de koelwaaier van de motor. Draai de schroeven, indien nodig,
nog een keer los en draai ze opnieuw gelijkmatig kruislings vast.
9. Klem het fixatieplaatje (Fig. I , pos. 13) van de verschildruksensor onder een van de
schroefkoppen (Fig. I, pos. 10) tegenover de elektronicamodule vast. Zorg voor een
optimale situatie bij het plaatsen van de capillaire buizen en kabel van de verschil-
druksensor. Draai daarna de schroeven (Fig. I, pos. 10) vast.
10. Sluit de aansluitkabel van de verschildruksensor (Fig. I, pos. 8) weer aan.
