Communicatie-interfaces: Instelling en functie
Selecteer daarvoor in het menu
1. „Externe interfaces"
2. Selecteer „Functie analoge ingang AI1" ... „Functie analoge ingang AI4"
3. „Overzicht analoge ingang".
Gebruikswijze, signaaltype en verdere ingestelde waarden voor de geselecteerde analo-
ge ingang worden weergegeven. Om instellingen uit te voeren of te veranderen:
Selecteer in het menu „Instellingen"
1. „Externe interfaces"
2. Selecteer „Functie analoge ingang AI1" ... „Functie analoge ingang AI4"
3. „Analoge ingang instellen".
Eerst gebruikswijze selecteren:
Gebruikswijze selecteren
Analoge ingang (AI3)
Niet geconfigureerd
Gewenste waarde-gever
Verschildruksensor
Temperatuursensor
Externe sensor

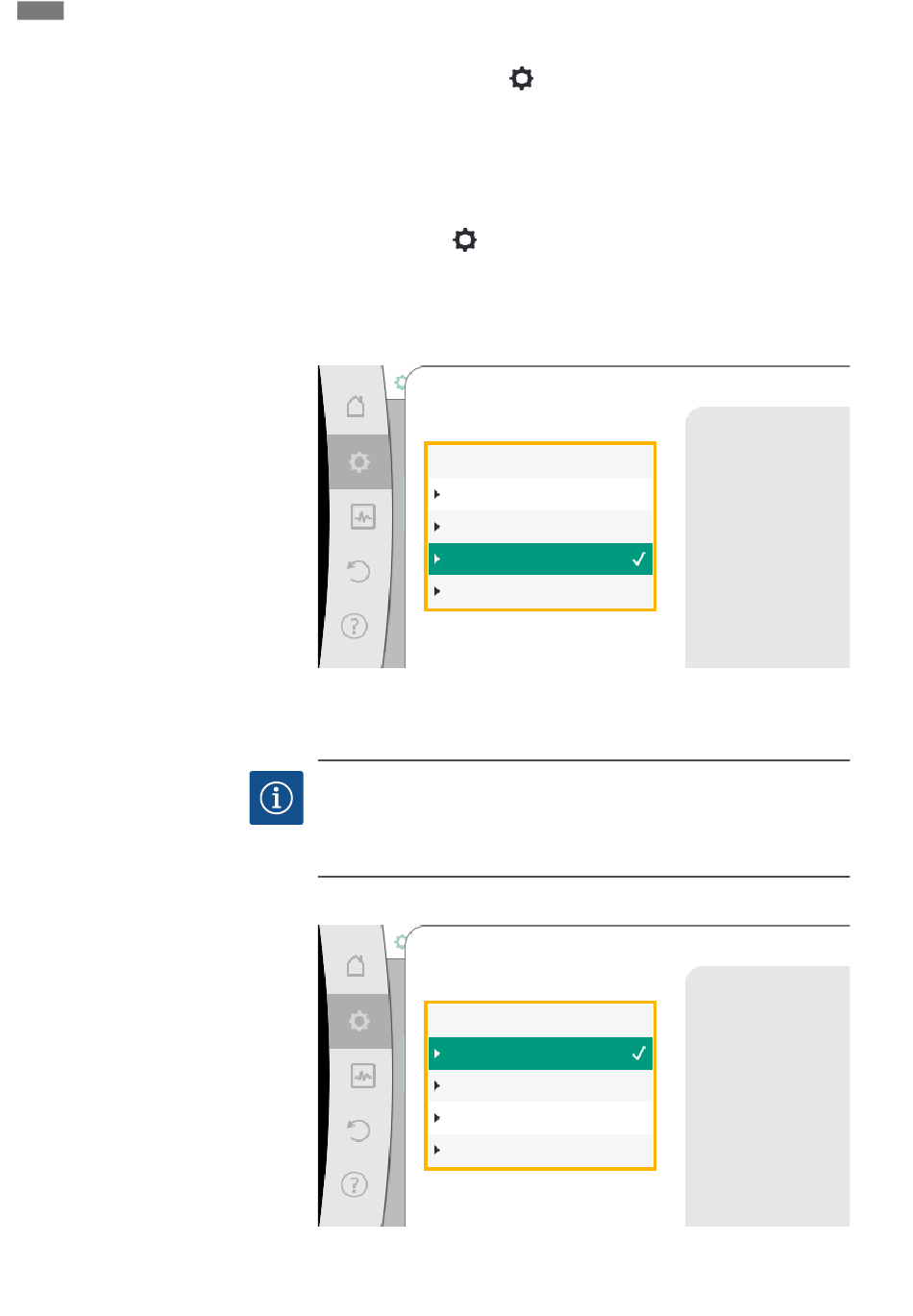

Fig. 83: Instellingsdialoog actuele waardegever
Als sensoringang één van de gebruikswijzen „Verschildruksensor", „Temperatuursen-
sor" of „Externe sensor" kiezen.
LET OP
Wanneer in het menu „Gebruikswijze selecteren" reeds een andere gebruikswijze als
„Niet geconfigureerd" is ingesteld, controleren, of de analoge ingang reeds voor een
andere gebruikswijze wordt gebruikt.
Eventueel moet een andere bron worden geselecteerd.
Na selectie van een actuele waardegever, het „Signaaltype" selecteren:
Signaaltype analoge ingang (AI3)
Voor temperatuursensor
PT1000
0 – 10 V
2 – 10 V
0 – 20 mA
4 – 20 mA
Fig. 84: Signaaltype
„Instellingen"
Gebruik de analoge ingang als
werkelijke waarde-ingang voor
de
temperatuursensor
, bijvoorbeeld voor de
temperatuur T-c.
Stel de analoge ingang in op
het
signaaltype 0...10 V
.
WILO SE 2021-12
