Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Elektrische aansluiting
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

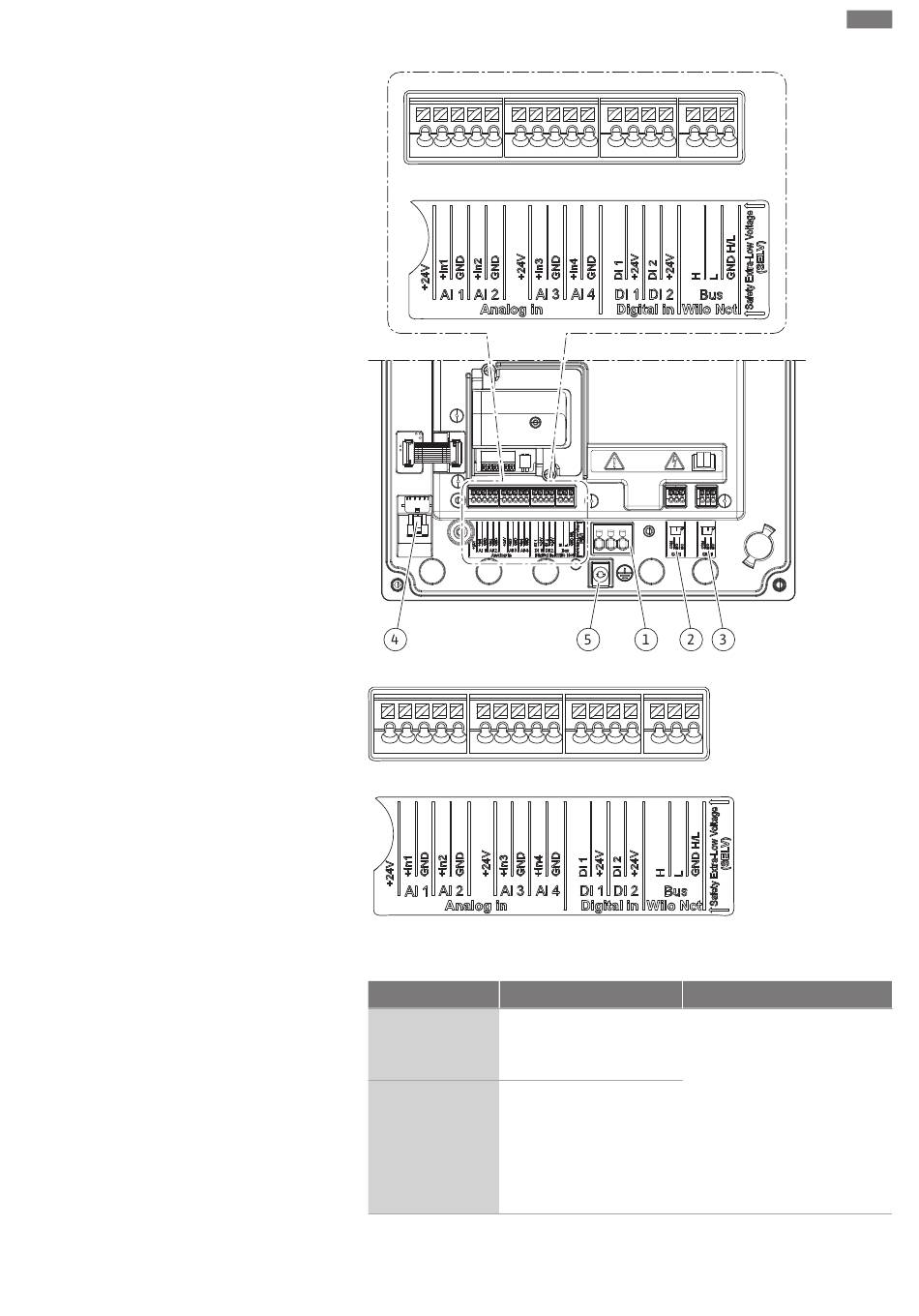

Fig. 19: Overzicht klemmen in de module
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Fig. 20: Klemmen voor analoge ingangen, digitale ingangen en Wilo Net
Bezetting van de klemmen
Omschrijving Toewijzing
Analoog IN (AI1) + 24 V (klem: 1)
(Fig. 20)
+ In 1 → (klem: 2)
- GND (klem: 3)
Analoog IN (AI2) + In 2 → (klem: 4)
(Fig. 20)
- GND (klem: 5)
Aanwijzing
Signaaltype:
• 0 – 10 V
• 2 – 10 V
• 0 – 20 mA
• 4 – 20 mA
Diëlektrische sterkte:
30 V DC / 24 V AC
Spanningsvoorziening:
24 V DC: maximaal 50 mA
