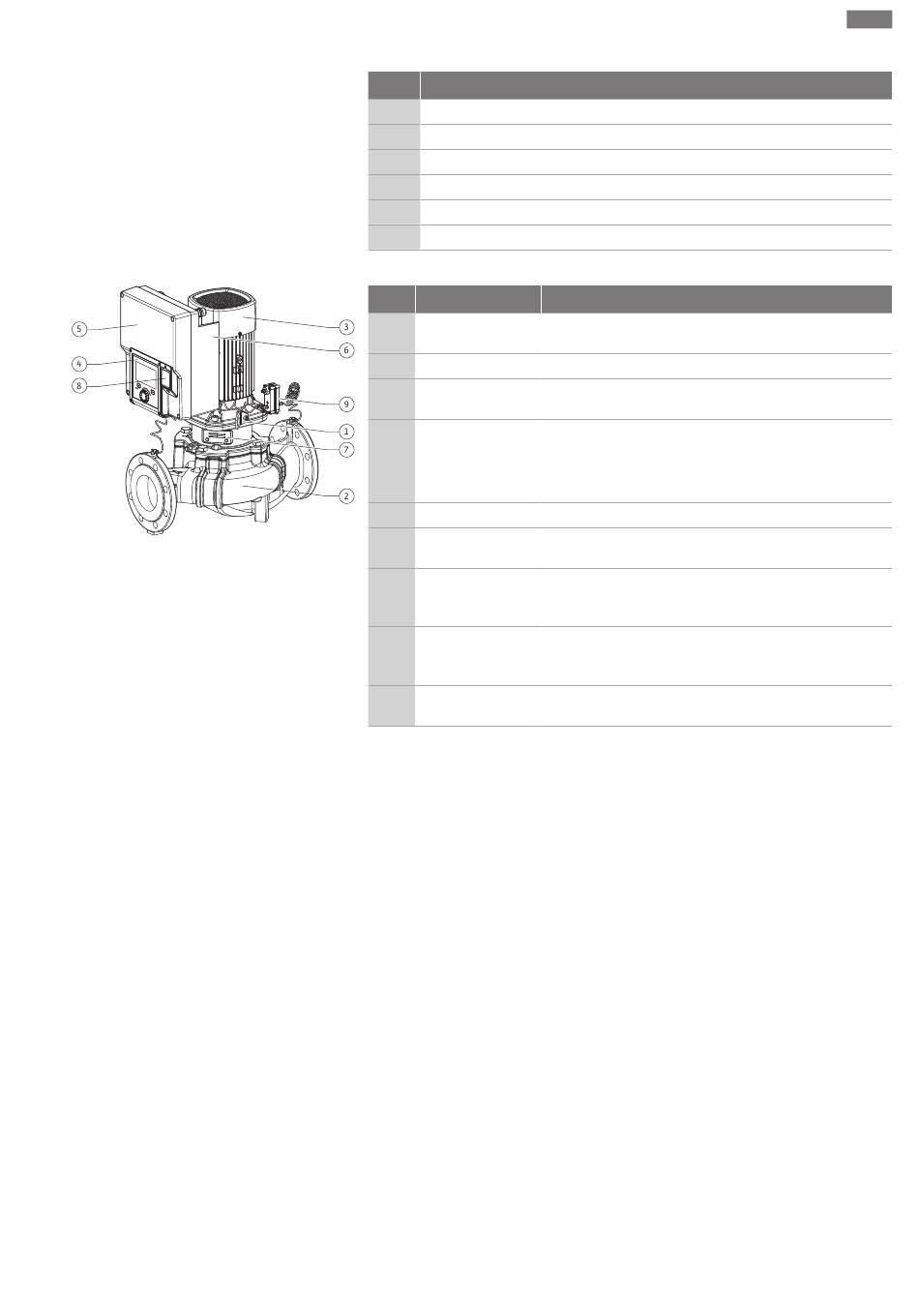

Fig. 1: Overzicht pomp
Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Beschrijving van de pomp
Nr. Onderdeel
32 Klep dubbelpomp
33 Compensatieschijf van de klep van de dubbelpomp
34 As van de klep van de dubbelpomp
35 Sluitplug voor het boorgat van de as, 2x
36 Boorgat voor montagebouten
37 Vlakke spie
Tab. 1: Toewijzing van de hoofdcomponenten
Pos. Omschrijving
1 Transportogen
2 Pomphuis
3 Motor
4 Grafisch display
5 Elektronicamodule Elektronica-eenheid met grafisch display.
6 Elektrische ventila-
tor
7 Beschermplaatje
voor lantaarnven-
ster
8 Aansluiting voor
Wilo-Smart Con-
nect module BT
9 Verschildruksensor 2...10 V met aansluitingen voor capillaire buizen op de
Tab. 2: Beschrijving van de pomp
ƒ
Pos. 3: De motor kan met de gemonteerde elektronicamodule relatief ten opzichte
van het lantaarnstuk worden gedraaid. Neem daarbij de informatie in het hoofdstuk
„Toegestane inbouwposities en wijziging van de componentenopstelling vóór de
installatie" [} 425] in acht.
ƒ
Pos. 4: Het display kan naar behoefte in stappen van 90° worden gedraaid. (Zie het
hoofdstuk „Elektrische aansluiting" [} 436]).
ƒ
Pos. 6: Rond de elektrische ventilator moet een onbelemmerde en vrije lucht-
stroom zijn gewaarborgd. (Zie het hoofdstuk „Installatie" [} 423].)
ƒ
Pos. 7: Het beschermplaatje moet worden gedemonteerd om op lekkage te contro-
leren. Neem de veiligheidsvoorschriften uit het hoofdstuk „Inbedrijfname" [} 448]
in acht!
ƒ
Pos. 8: Zie voor het installeren van de Wilo-Smart Connect module BT het hoofd-
stuk „Installatie Wilo-Smart Connect module BT" [} 447].
Verklaring
Bestemd voor het transport en hijsen van de componen-
ten. Zie het hoofdstuk „Installatie" [} 423].
Installatie volgens het hoofdstuk „Installatie".
Aandrijfeenheid. Vormt samen met de elektronicamodule
de aandrijving.
Informeert over de instellingen en de toestand van de
pomp.
Zelfverklarende bedieningsinterface voor het instellen
van de pomp.
Koelt de elektronicamodule.
Beschermt tegen de roterende motoras.
Wilo Connectivity Interface als aansluiting voor de Blue-
tooth-module
flenzen aan de zuig- en perszijde
