Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Communicatie-interfaces: Instelling en functie
Bij de configuratie van de besturingsingangen voor EXT. UIT kunnen er 3 modi worden
ingesteld, die het gedrag van de beide dubbelpomppartners kunnen beïnvloeden.
„Extern UIT" dubbelpomp
Systeemmodus
Enkelmodus
Combi-modus

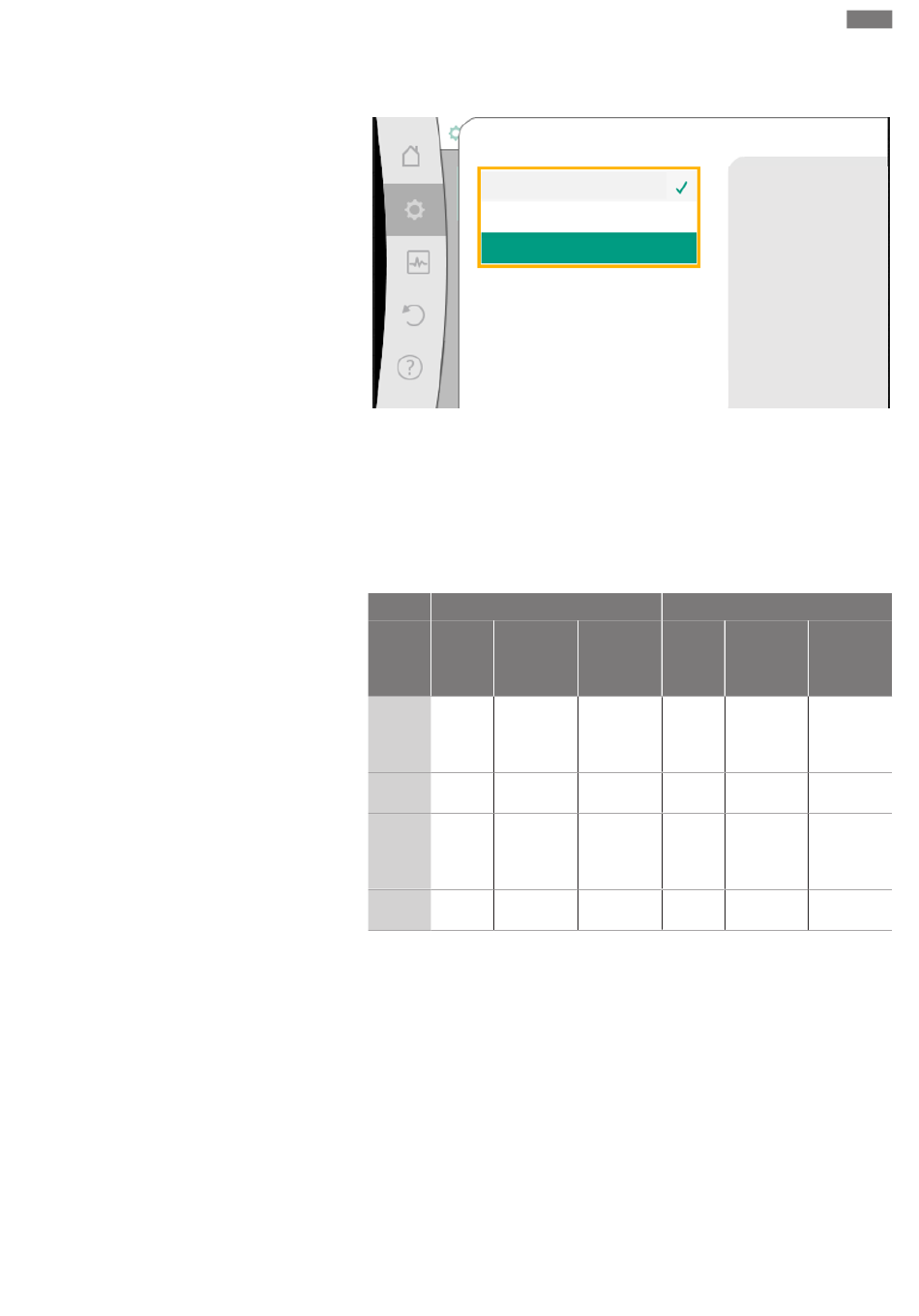

Fig. 65: Modi die kunnen worden geselecteerd voor EXT. UIT bij dubbelpompen
Systeemmodus
De besturingsingang van de hoofdpomp is bezet met een stuurkabel en voor EXT. UIT
geconfigureerd.
De besturingsingang op de hoofdpomp schakelt de beide dubbelpomppartners.
De besturingsingang van de partnerpomp wordt genegeerd en heeft onafhankelijk
van de configuratie geen betekenis. Als de hoofdpomp uitvalt of als de dubbelpomp-
verbinding wordt verbroken, dan wordt de partnerpomp ook gestopt.
Hoofdpomp
Toe- EXT. UIT Gedrag van
standen de pomp-
motor
1 Actief Uit
2 Niet ac- Aan
tief
3 Actief Uit
4 Niet ac- Aan
tief
Tab. 39: Systeemmodus
Enkelmodus
De besturingsingang van de hoofdpomp en de besturingsingang van de partnerpomp
zijn elk bezet met een stuurkabel en voor EXT. UIT geconfigureerd. Elk van beide pom-
pen wordt apart door de eigen besturingsingang geschakeld. Als de hoofdpomp uit-
valt of als de dubbelpompverbinding wordt verbroken, dan wordt de besturingsingang
van de partnerpomp geanalyseerd.
Als alternatief kan in plaats van een eigen stuurkabel ook een kabelbrug op de partner-
pomp zijn geplaatst.
De besturingsingang
van deze pompkop
schakelt de gehele
dubbelpomp uit.
De besturingsingang van de
partnerpomp schakelt
de partnerpomp uit.
Partnerpomp
Display- EXT. UIT Gedrag van
tekst bij de pomp-
actieve in- motor
vloeden
OFF Actief Uit
Dwangstu-
ring UIT
(DI1/2)
OK normaal Actief Aan
bedrijf
OFF Niet ac- Uit
Dwangstu- tief
ring UIT
(DI1/2)
OK normaal Niet ac- Aan
bedrijf tief
nl
Display-
tekst bij
actieve in-
vloeden
OFF
Dwangstu-
ring UIT
(DI1/2)
OK normaal
bedrijf
OFF
Dwangstu-
ring UIT
(DI1/2)
OK normaal
bedrijf
