Communicatie-interfaces: Instelling en functie
Grenswaarde voor AAN/UIT
Analoge ingang (AI2)
Grenswaarde UIT
Ingeschakeld
Grenswaarde AAN

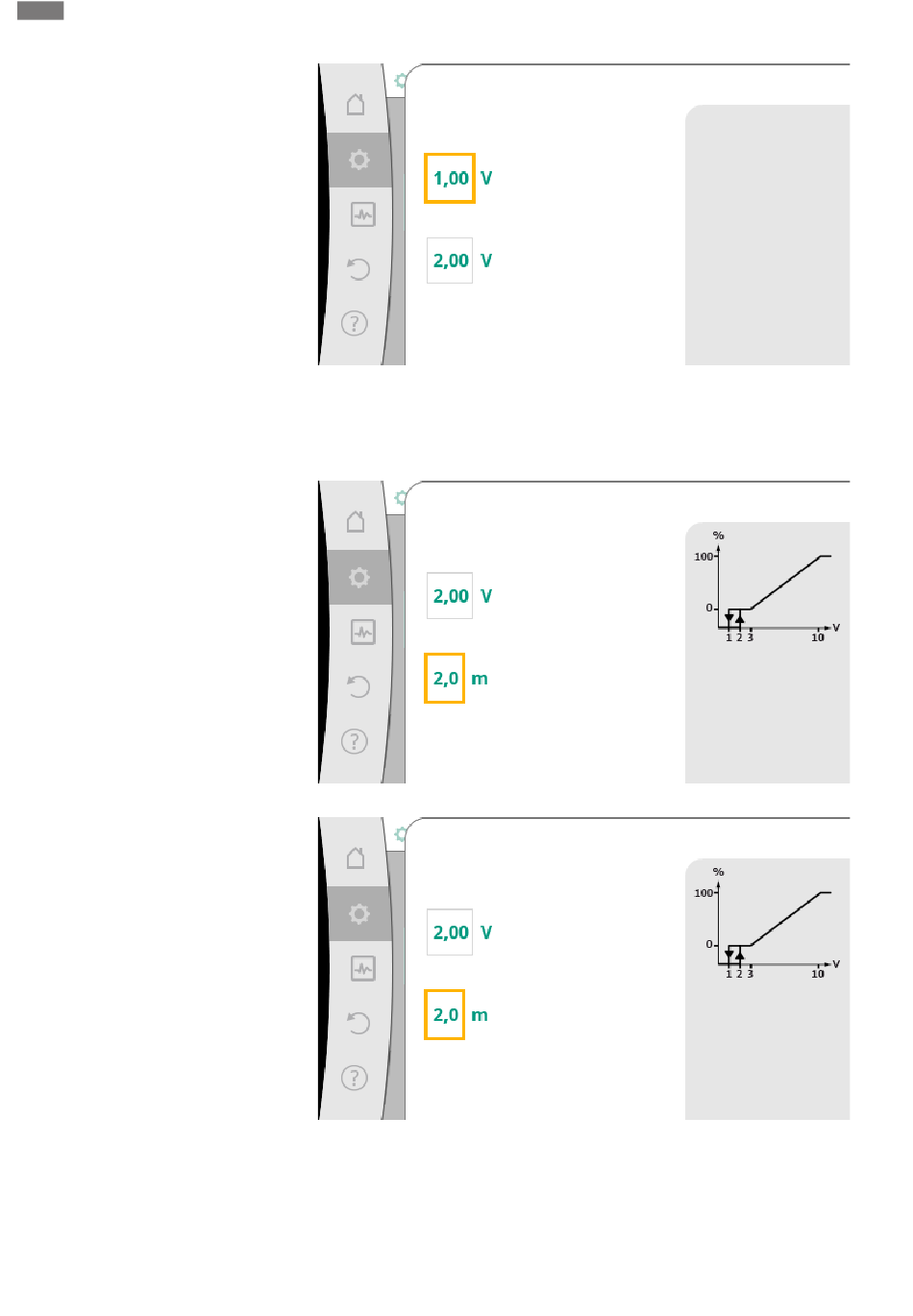

Fig. 79: Grenswaarden voor AAN/UIT-besturing via analoge signalen
Voor de overdracht van analoge signaalwaarden naar gewenste waarden wordt nu de
overdrachtsdrempel gedefinieerd. Hiertoe worden de minimale en maximale steunpun-
ten van de karakteristiek aangegeven en de daarbij behorende gewenste waarden aan-
gevuld (MIN-signaal/waarde-toewijzing en MAX-signaal/waarde-toewijzing).
Min-signaal/waarde-toewijzing
Analoge ingang (AI2)
Signaalwaarde
Bijbehorende waarde
Fig. 80: Min-signaal/waarde-toewijzing
Max-signaal/waarde-toewijzing
Analoge ingang (AI2)
Signaalwaarde
Bijbehorende waarde
Fig. 81: Max-signaal/waarde-toewijzing
Wanneer alle signaal/waarde-toewijzingen zijn uitgevoerd, is de instelling van de analo-
ge gewenste waardebron afgesloten.
Er opent een editor voor de instelling van de vervangende gewenste waarde bij kabel-
breuk of bij verkeerde configuratie van de analoge ingang.
Het analoge signaal
verandert de gewenste waarde
en
schakelt de pomp
via een grenswaarde IN
of UIT.
Minimaal punt van de
gewenste waarde-karakteristiek
opvoerhoogte voor Δp-v
vastleggen.
Maximum punt van de
gewenste waarde-karakteristiek
voor
opvoerhoogte voor Δp-v
vastleggen.
