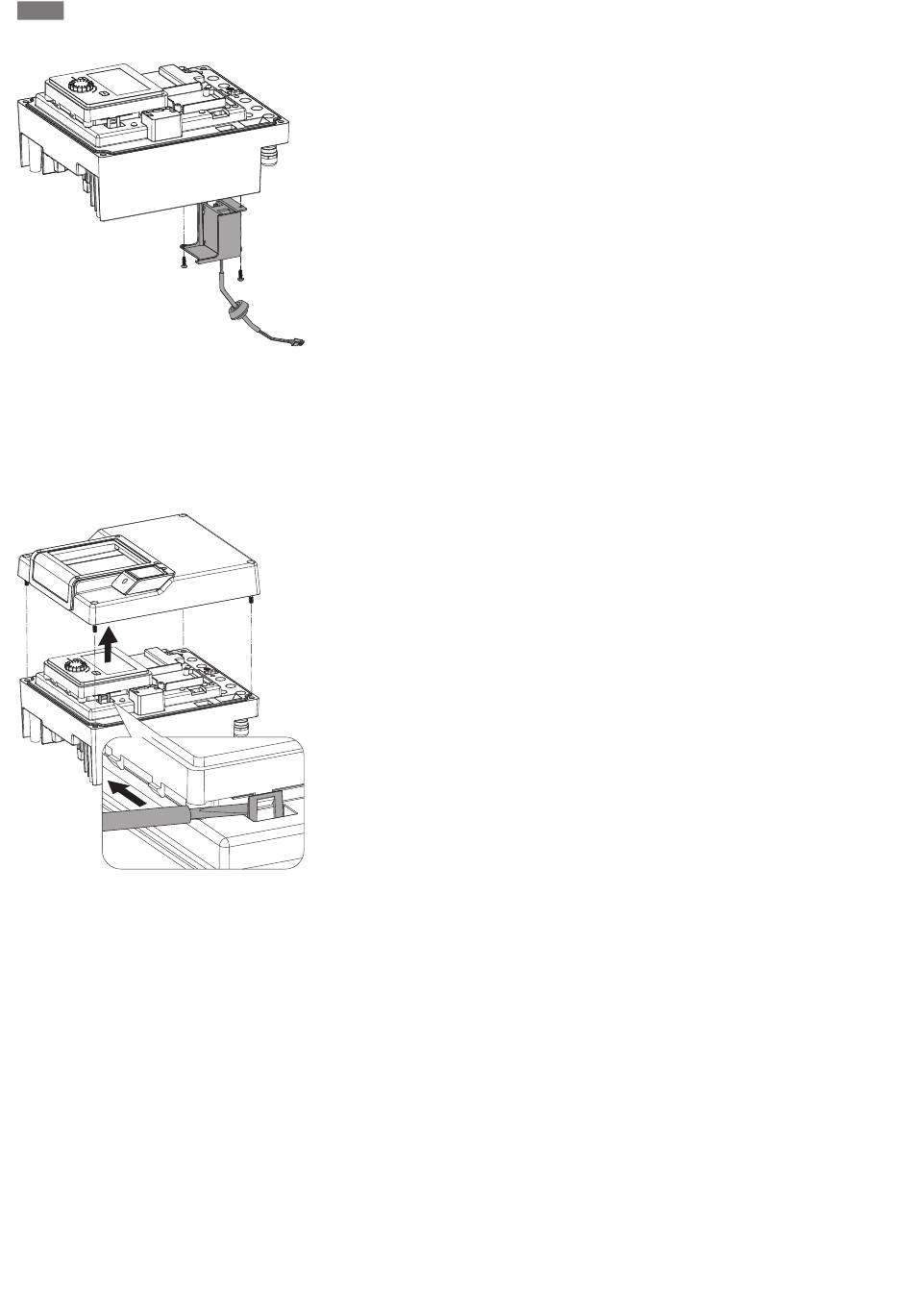

Fig. 106: Modullüfter inkl. Kabel und Gummi-
dichtung abnehmen
19.2.5 Batteriewechsel
Fig. 107: Moduldeckel demontieren; Display-
und Bedieneinheit aus Arretierung lösen
136
Wartung
4. Modullüfter abnehmen und Kabel mit Gummidichtung aus dem Modulunterteil lö-
sen.
Montage des Modullüfters:
Neuen Modullüfter in umgekehrter Reihenfolge montieren.
Die Batterie (Knopfzelle CR2032) ist unter dem Display positioniert.
1. Elektronikmoduldeckel entfernen.
2. Display- und Bedieneinheit aus der Arretierung lösen (Bild) und das Display-Kabel
abziehen.
