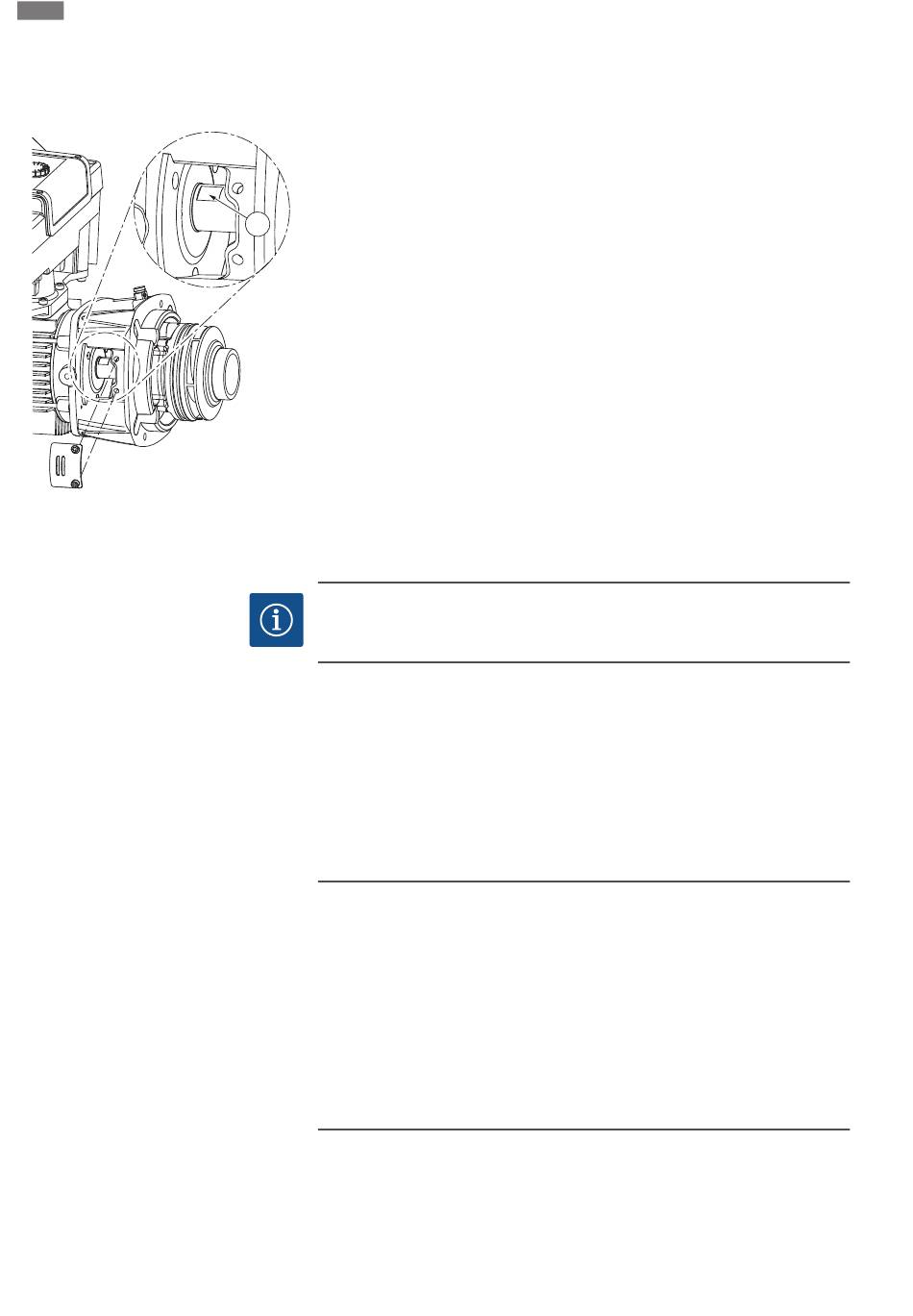

Fig. 101: Sleutelvlakken op de as
538
Onderhoud
13. Draai de 2 onverliesbare schroeven op het beschermplaatje (Fig. I en Fig. III,
pos. 27) los en verwijder het beschermplaatje.
⇒ Uitvoering met kunststof waaier en conische verbinding
14. Plaats een steeksleutel (sleutelwijdte 22 mm) in het lantaarnstukvenster en houd
de as op de sleutelvlakken vast (Fig. 101, pos. 1). Draai de waaiermoer (Fig. I,
pos. 22) eruit. De waaier (Fig. I, pos. 21) wordt automatisch van de as getrokken.
15. Demonteer de compensatieschijf (Fig. I, pos. 20).
1
⇒ Uitvoering met gegoten waaier en verbinding met vlakke spie
16. Draai de bevestigingsmoer van de waaier (Fig. I, pos. 22) los. Verwijder de eronder
liggende spanring (Fig. III, pos. 23) en trek de waaier (Fig. I, pos. 21) van de pompas.
Demonteer de vlakke spie (Fig. III, pos. 37).
17. Draai, afhankelijk van het pomptype, de schroeven (Fig. I, pos. 10) of als alternatief
de schroeven (Fig. 99, pos. 2) (Fig. II, pos. 10b) of (Fig. III, pos. 10a) los.
18. Maak het lantaarnstuk met een tweearmige aftrekker (universele aftrekker) los van
de motorcentrering en trek dit van de as. De mechanische afdichting (Fig. I,
pos. 25) en de afstandsring (Fig. I, pos. 20) worden dan tegelijk verwijderd. Vermij-
den dat het lantaarnstuk kantelt.
19. Druk de tegenring (Fig. I, pos. 26) van de mechanische afdichting uit de zitting in
het lantaarnstuk.
20. Zittingvlakken van de as en het lantaarnstuk zorgvuldig schoonmaken.

Installatie

LET OP
Let bij alle volgende werkzaamheden op het voor het betreffende schroefdraadtype
voorgeschreven aandraaimoment (tabel „Aandraaimomenten" [} 430])!
Elastomeren (O-ring, mechanische afdichting balg) kunnen gemakkelijker worden ge-
monteerd met „ontspannen water" (bijv. een mengsel van water en afwasmiddel).
1. Reinig de flenssteun- en centreringsvlakken van pomphuis, lantaarnstuk en mo-
torflens, zodat de onderdelen steeds in goede staat zijn.
2. Nieuwe tegenring in het lantaarnstuk zetten. Schuif het lantaarnstuk voorzichtig
over de as en plaats het in de oude of een andere gewenste hoek ten opzichte van
de motorflens. Neem daarbij de toegestane inbouwposities van de componenten in
acht (zie het hoofdstuk „Toegestane inbouwposities en wijziging van de compo-
nentenopstelling vóór de installatie" [} 425]).
VOORZICHTIG
Beschadiging door ondeskundige hantering!
De waaier wordt met een speciale moer bevestigd. De montage hiervan vereist een
bepaalde, hieronder beschreven werkwijze. Bij niet-naleving van de montageaanwij-
zingen bestaat het gevaar dat de schroefdraad te ver doorgedraaid wordt en de
transportfunctie verstoord wordt. Het verwijderen van de beschadigde onderdelen
kan zeer moeizaam verlopen en tot beschadiging van de as leiden.
Breng op beide schroefdraden van de waaiermoer bij elke montage schroefdraad-
pasta aan. De schroefdraadpasta moet geschikt zijn voor niet-roestende staalsoor-
ten en voor de toegestane bedrijfstemperatuur van de pomp, bijv. Molykote P37.
Droge montage kan leiden tot het vastvreten (koudlassen) van de schroefdraad en
kan de volgende demontage zo onmogelijk maken.
⇒ Uitvoering met kunststof waaier en conische verbinding (Fig. I)
3. Plaats een steeksleutel (sleutelwijdte 22 mm) in het lantaarnstukvenster en houd
de as op de sleutelvlakken vast (Fig. 101, pos. 1).
4. Waaiermoer in de waaiernaaf draaien tot de aanslag.
