Installation
r ≈ 2,5 * (d-2s)
5 x DN

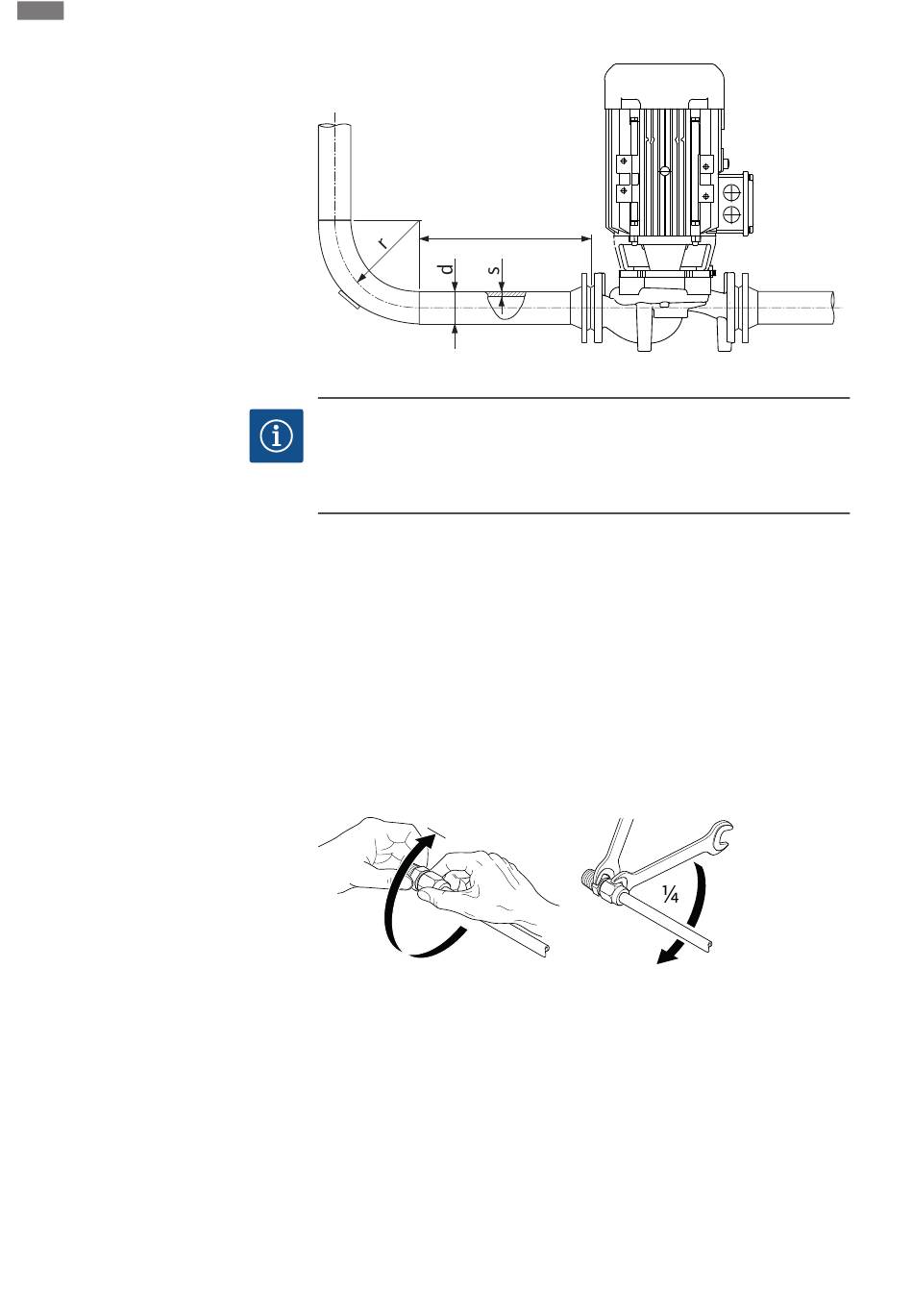

Fig. 11: Section de stabilisation en amont et en aval de la pompe
AVIS
Éviter le phénomène de cavitation !
• Prévoir une section de stabilisation sous la forme d'une tuyauterie droite en amont
et en aval de la pompe. La longueur de la section de stabilisation doit être d'au mini-
mum 5 fois le diamètre nominal de la bride de la pompe.
ƒ
Monter la tuyauterie et la pompe sans exercer de tension mécanique.
ƒ
Fixer la tuyauterie de manière à ce que la pompe ne supporte pas le poids des
tuyaux.
ƒ
Nettoyer et rincer l'installation avant de raccorder les tuyauteries.
ƒ
Le sens d'écoulement doit correspondre à la flèche de direction indiquée sur la
bride de la pompe.
ƒ
La soupape d'échappement sur la lanterne (Fig. I, pos. 28) doit toujours être orien-
tée vers le haut pour un arbre de moteur horizontal (Fig. 8). Si l'arbre de moteur est
vertical, toutes les orientations sont autorisées. Voir également le chapitre « Posi-
tions de montage autorisées » [} 286].
ƒ
Des fuites au niveau de la connexion par anneau de serrage (Fig. I, pos. 5/6)
peuvent se produire lors du transport (par ex. tassement) et de la manipulation de
la pompe (rotation de l'entraînement, pose d'une isolation). Il suffit de tourner la
connexion par anneau de serrage d'un quart de tour supplémentaire pour remédier
à la fuite.
Fig. 12: Tourner la connexion par anneau de serrage d'un quart de tour supplémentaire
