10.5 Bruk og funksjon til
analoginngangene AI 1 og AI 2
Monterings- og driftsveiledning Wilo-Stratos MAXO/-D/-Z
Kommunikasjonsgrensesnitt: Innstilling og funksjon
Prioritet* Funksjon
Tab. 35: Prioriteter overstyringsfunksjoner
* prioritet 1 = høyeste prioritet
Prioriteter tastelås
Prioritet* Funksjon
Tastelås digitalinngang aktiv
1
Tastelås via meny og taster aktiv
2
Tastelås ikke aktiv
3
Tab. 36: Prioriteter tastelås
* prioritet 1 = høyeste prioritet
Prioriteter Omkobling varme/kjøling via binærinngang
Prioritet* Funksjon
Kjøling
1
Varme
2
Tab. 37: Prioriteter Omkobling varme/kjøling via binærinngang
* prioritet 1 = høyeste prioritet
De analoge inngangen kan brukes som inngang for settpunkter og for faktiske verdier.
Tilordningen av inngangen til settpunkt- eller faktisk-verdi-signaler kan konfigureres
fritt.
På menyene «Funksjon analoginngang AI 1» og «Funksjon analoginngang AI 2» stiller
du inn brukstypen (settpunktgiver, differansetrykkgiver, ekstern sensor, ...), signaltypen
(0 – 10 V, 0 – 20 mA, ...) og tilordningen signal/verdier. Dessuten kan du få vist
informasjon om aktuelle innstillinger.
På menyen «Innstillinger» velger du etter hverandre
1. «Eksterne grensesnitt»
Innstillinger
Stille inn reguleringsdrift
Innstillingsassistent, settpunkter, ...
Manuell betjening
Manuell overstyring
Dobbeltpumpedrift
Stille inn dobbeltpumpe
Eksterne grensesnitt
Analog, digital, SSM, SBM ...

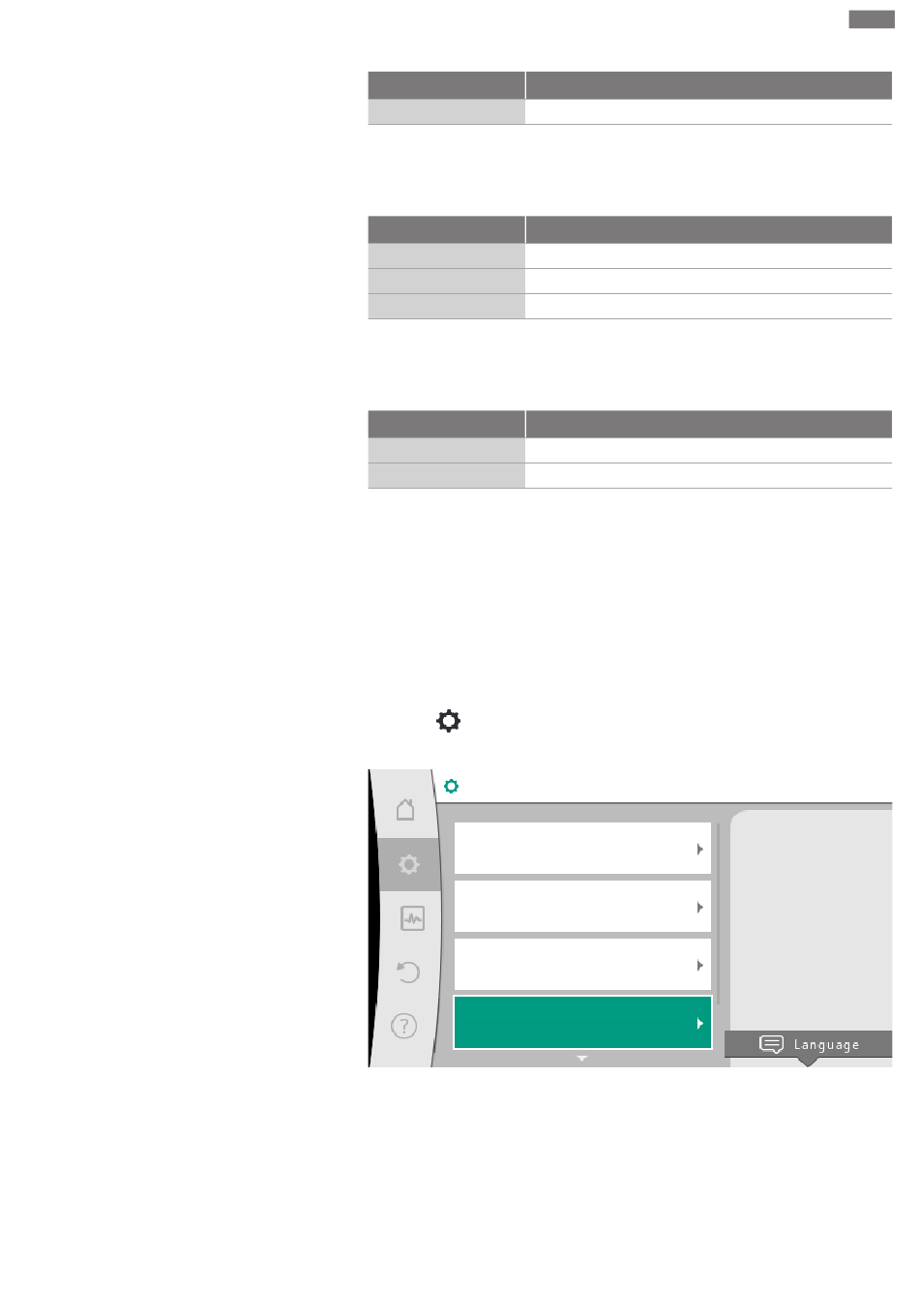

Fig. 61: Eksterne grensesnitt
2. «Funksjon analoginngang AI 1» eller «Funksjon analoginngang AI 2».
no
Innstillinger 0 – 10 V, 4 –
20 mA, PT1000, Ekst. AV,
Ekst. MIN...
