10.5 Analoogsisendi AI 1 ja AI 2
rakendus ning funktsioon
Paigaldus- ja kasutusjuhend Wilo-Stratos MAXO/-D/-Z
Sideliidesed: seadistus ja funktsioon
Prioriteet* Funktsioon
MANUAALNE, välimine MANUAALNE (binaarsisend)
4
Tabel 35: Lukustusseadme funktsiooni prioriteedid
* 1. prioriteet = esmatähtis
Klahvilukustuse prioriteedid
Prioriteet* Funktsioon
Digitaalsisendi klahvilukustus on aktiivne
1
Klahvilukustus on menüü ja klahvide kaudu aktiivne
2
Klahvilukustus on inaktiivne
3
Tabel 36: Klahvilukustuse prioriteedid
* 1. prioriteet = esmatähtis
Kütmise/jahutamise ümberlülituse prioriteedid binaarsisendi kaudu
Prioriteet* Funktsioon
Jahutamine
1
Kütmine
2
Tabel 37: Kütmise/jahutamise ümberlülituse prioriteedid binaarsisendi kaudu
* 1. prioriteet = esmatähtis
Analoogsisendeid saab kasutada seadeväärtuse sisendina või tegeliku väärtuse
sisendina. Seade- ja tegeliku väärtuse parameetrite järjestus on seejuures vabalt
konfigureeritav.
Menüüde „Analoogsisendi AI 1 funktsioon" ja „Analoogsisendi AI 2 funktsioon" kaudu
seadistatakse kasutusviis (seadeväärtuse andur, rõhkude vahe andur, väline andur, ...),
signaalitüüp (0 – 10 V, 0 – 20 mA,...) ja vastavate signaalide/väärtuste määratlus. Peale
selle saab teha päringuid tegelike seadistuste teabe kohta.
Menüüs „Seadistused" teineteise järel valige
1. „Välised liidesed"
Seadistused
Seaderežiimi seadistamine
Seadistamisabi, seadeväärtused, vari...
Käsijuhtimine
Lukustusseadme kaitse käsitsi juhtimine
Kaksikpumbarežiim
Kaksikpumpade seadistamine
Välised liidesed
Analoog, digitaalne, SSM, SBM ...

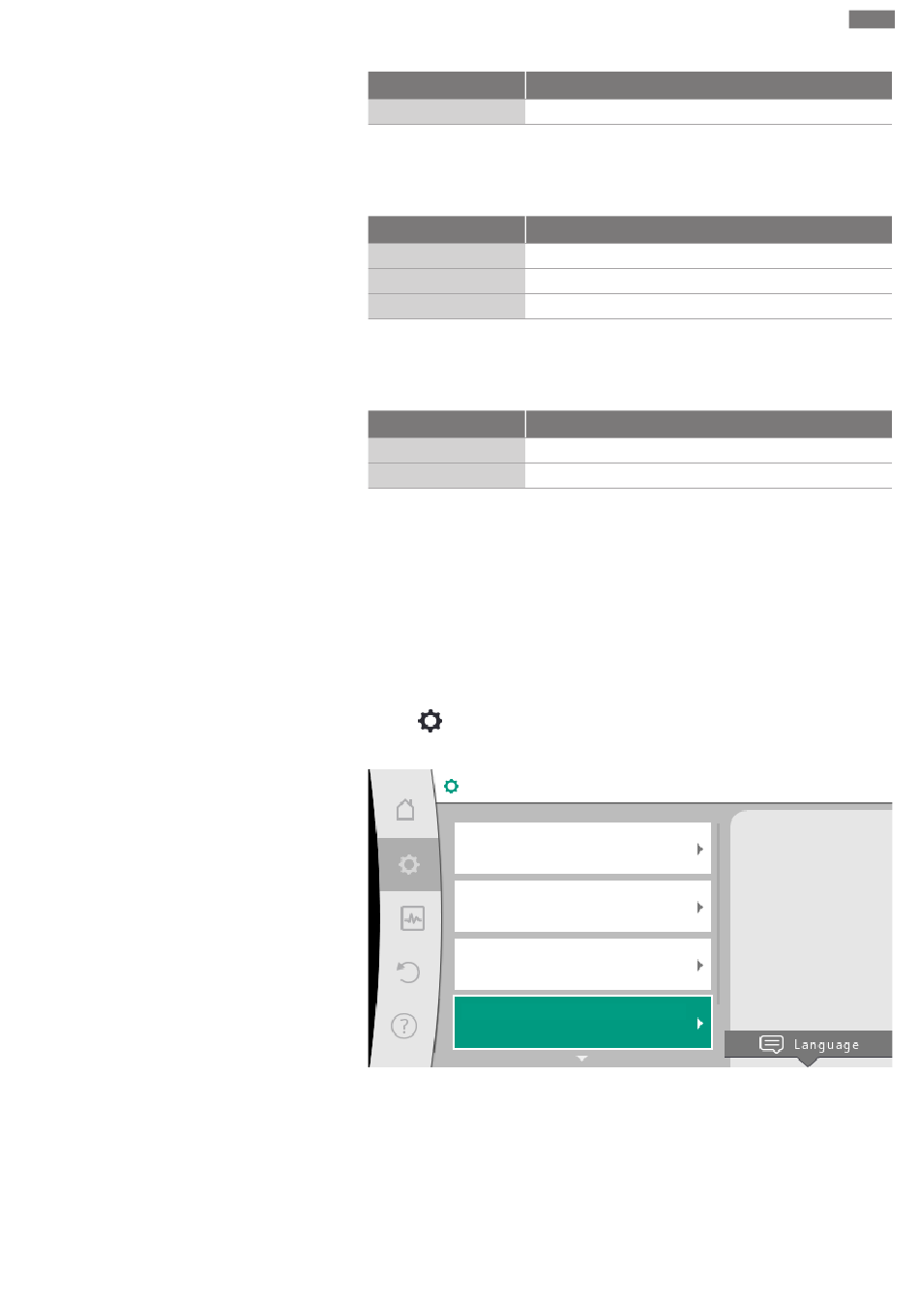

Fig. 61: Välised liidesed
2. „Funktsioon analoogsisend AI 1" või „Funktsioon analoogsisend AI 2".
et
Seadistused 0 – 10 V, 4 –
20 mA, PT1000, Ext. OFF,
väline MIN....
