Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Asennus
2. Vedä anturikaapelin pistoke varovasti säätömoduulista.
3. Irrota anturikaapeli kaapelikiinnikkeistä.
4. Nosta kaapelikiinnikkeet ruuvitaltalla varovasti ylös moottorin kiinnitysruuveista ja
laita ne sivuun.
VAARA
Hengenvaara sähköiskun takia! Generaattori- tai turbiinikäyttö pumpun
läpivirtauksessa!
Myös ilman moduulia (ilman sähköliitäntää) voi moottorin koskettimissa olla
kosketusvaarallinen jännite!
5. Avaa moduulin kannen (HMI) ruuvit.
6. Ota moduulin kansi ja näyttö pois ja aseta ne sivuun turvalliseen paikkaan.
7. Avaa säätömoduulin kuusiokoloruuvit M4.
8. Vedä säätömoduuli irti moottorista.
9. Avaa kaapelikieppi tarvittaessa poistamalla kaapelikiinnitin.
10. Avaa moottorin kotelon ruuvit ja käännä moottoripäätä varovasti. Älä irrota sitä
pumpun pesästä!

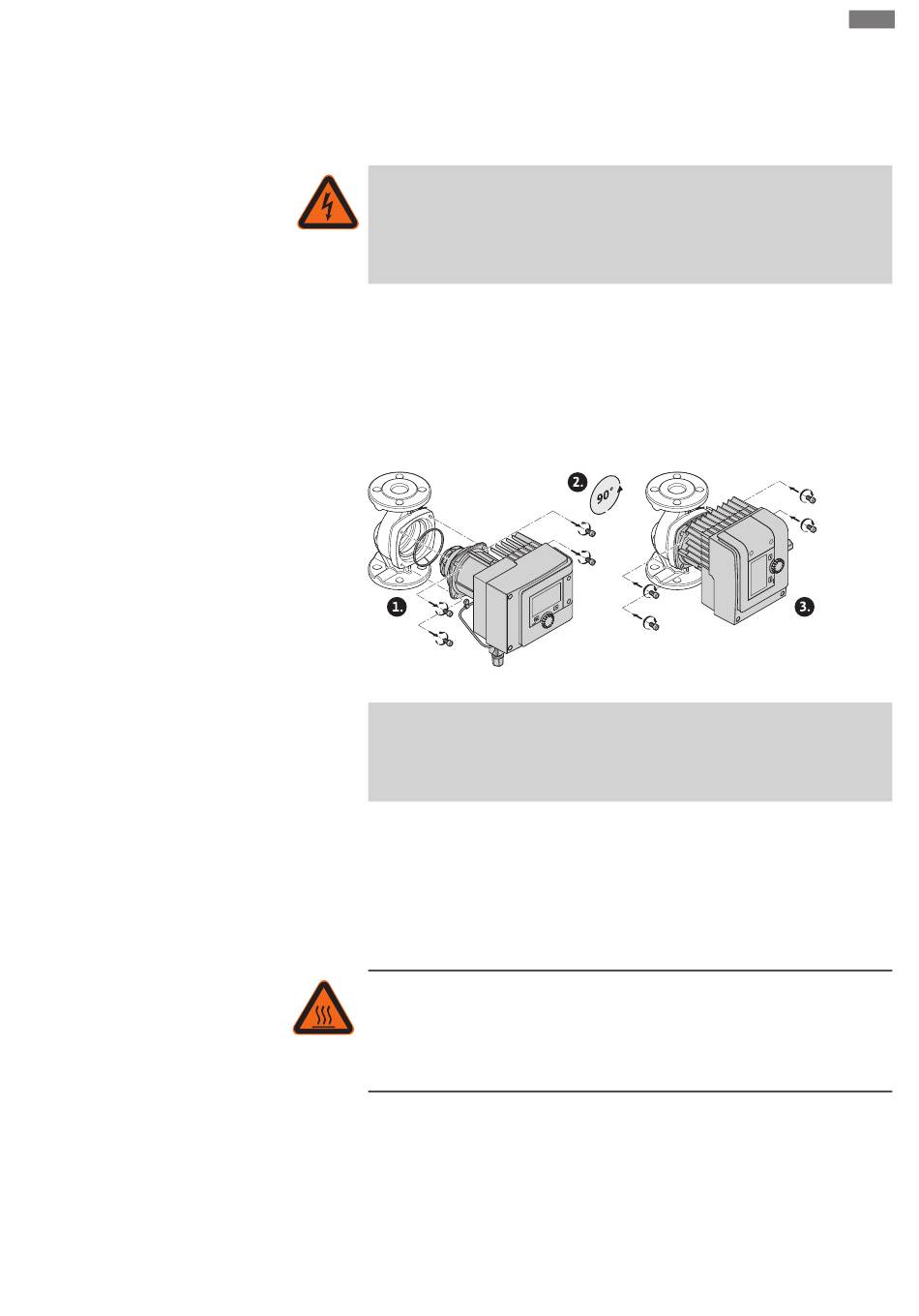

Fig. 19: Käännä moottoria
VAROITUS
Omaisuusvahinkoja!
Tiivisteen vaurio tai väärin kierretty tiiviste aiheuttaa vuodon. Vaihda tiiviste
tarvittaessa!
11. Kiristä sitten moottorin kiinnitysruuvit ristikkäin. Ota huomioon kiristysmomentit!
(Taulukko "Kiristysmomentit")
12. Aseta säätömoduuli moottoripäähän (ohjauspultit määräävät tarkan kohdan).
13. Kiinnitä säätömoduuli kuusiokoloruuveilla M4. (vääntömomentti 1,2 ± 0,2 Nm)
14. Vie moduulin kansi näyttö mukaan lukien kohdistusosat edellä uriin, käännä kansi
kiinni ja kiinnitä ruuveilla.
HUOMIO
Osat kuumia!
Kuuma moottoripää voi vaurioittaa anturikaapelia!
Asenna anturikaapeli ja vie se kaapelikiinnikkeen läpi niin, että kaapeli ei kosketa
moottoripäätä.
15. Työnnä anturikaapelin pistoke moduulin liitäntään.
16. Paina kaapelikiinnikkeet kahden moottorin kiinnitysruuvin päälle.
17. Paina anturikaapeli sille tarkoitettuun kaapelikiinnikkeen kaapelinohjaimeen.
18. Aseta lämpöeristeen molemmat puoliskot pumpun pesän ympärille ja paina ne
yhteen.
2. vaihtoehto: Moottorin kiinnitysruuveihin on helppo päästä käsiksi.
