2.1 Dopušteni ugradni položaji
2.2 Ključ tipa
Upute za ugradnju i uporabu Wilo-Stratos MAXO/-D/-Z
Opis pumpe
Poz. Naziv
Zeleni LED-
3.2
indikator
Plavi LED-indikator LE dioda svijetli, pumpom se može upravljati sučeljem
3.3
Gumb za
3.4
posluživanje
Tipka za vraćanje
3.5
Kontekstna tipka
3.6
Wilo-Connector
4.
Osnovni modul
5.
LC zaslon
5.1
Gumb za
5.2 posluživanje LC
zaslona
Tab. 1: Opis poslužnih elemenata
Na kućištu motora nalazi se regulacijski modul (Fig. 1/2, poz. 3) koji regulira pumpu i
priprema sučelja. Broj okretaja, diferencijalni tlak, temperatura ili količina protoka
regulirani su u skladu s odabranom primjenom ili funkcijom regulacije.
Tako se pumpa kod svih funkcija regulacije neprestano prilagođava promjenjivoj
potrošnji snage postrojenja.

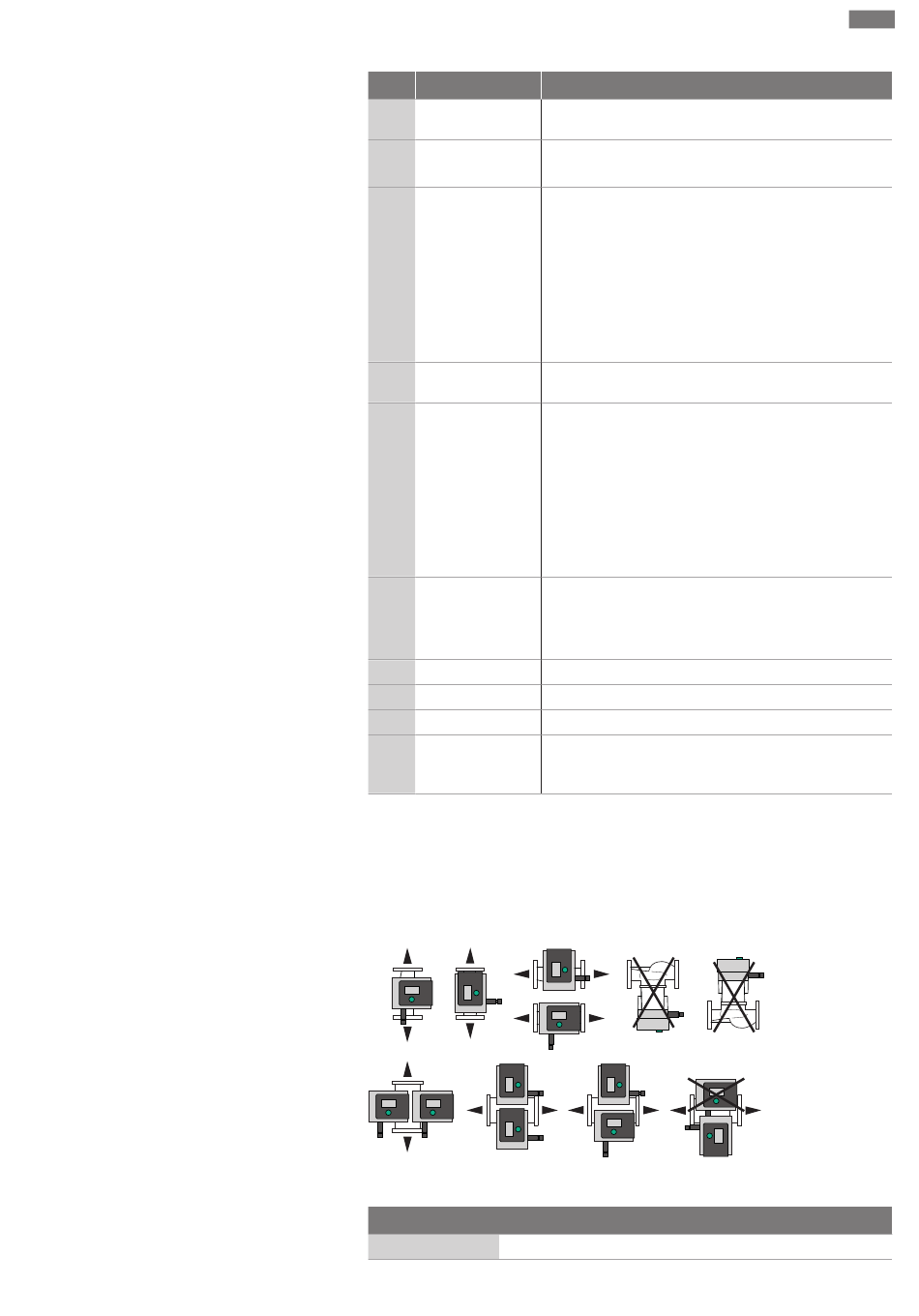

Fig. 3: Dopušteni ugradni položaji
Primjer: Stratos MAXO-D 32/0,5-12
Oznaka pumpe
Stratos MAXO
Izjava
Samorazumljivo upravljačko sučelje za postavljanje
pumpe.
LE dioda svijetli, pumpa je opskrbljena naponom.
Nema upozorenja ni pogreške.
izvana, npr.:
• Bluetooth-daljinskim upravljačem
• određenjem zadane vrijednosti preko analognih ulaza
AI1 ili AI2
• zahvatom automacije zgrade preko upravljačkog ulaza
DI1 / DI2 ili sabirničke komunikacije.
- Treperi pri nastaloj dvostrukoj pumpi
Navigacija izbornikom i uređivanje okretanjem i
pritiskanjem.
Navigira u izborniku:
• navigira u izborniku do prethodne razine izbornika (1x
kratki pritisak).
• navigira u izborniku do prethodne postavke (1x kratki
pritisak).
• natrag na glavni izbornik (1x dulji pritisak, > 1 s).
Uključuje se ili isključuje u kombinaciji s blokadom
kontekstnih tipki. > 5 s.
Otvara kontekstni izbornik s dodatnim opcijama i
funkcijama.
Uključuje se ili isključuje u kombinaciji s blokadom tipki
tipke za vraćanje. > 5 s.
Utikač električnoga priključka za mrežni priključak
Elektronička jedinica s LC zaslonom
Informira o kôdu pogreške i PIN-u Bluetootha.
Pritiskom pokrenite funkciju odzračivanja. Nije moguće
okretanje.
