Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Viestintärajapinnat: Asetus ja toiminta
PÄÄLLE/POIS analogisen signaalin avulla
Analoginen tulo (AI2)
Pois päältä
Päällä

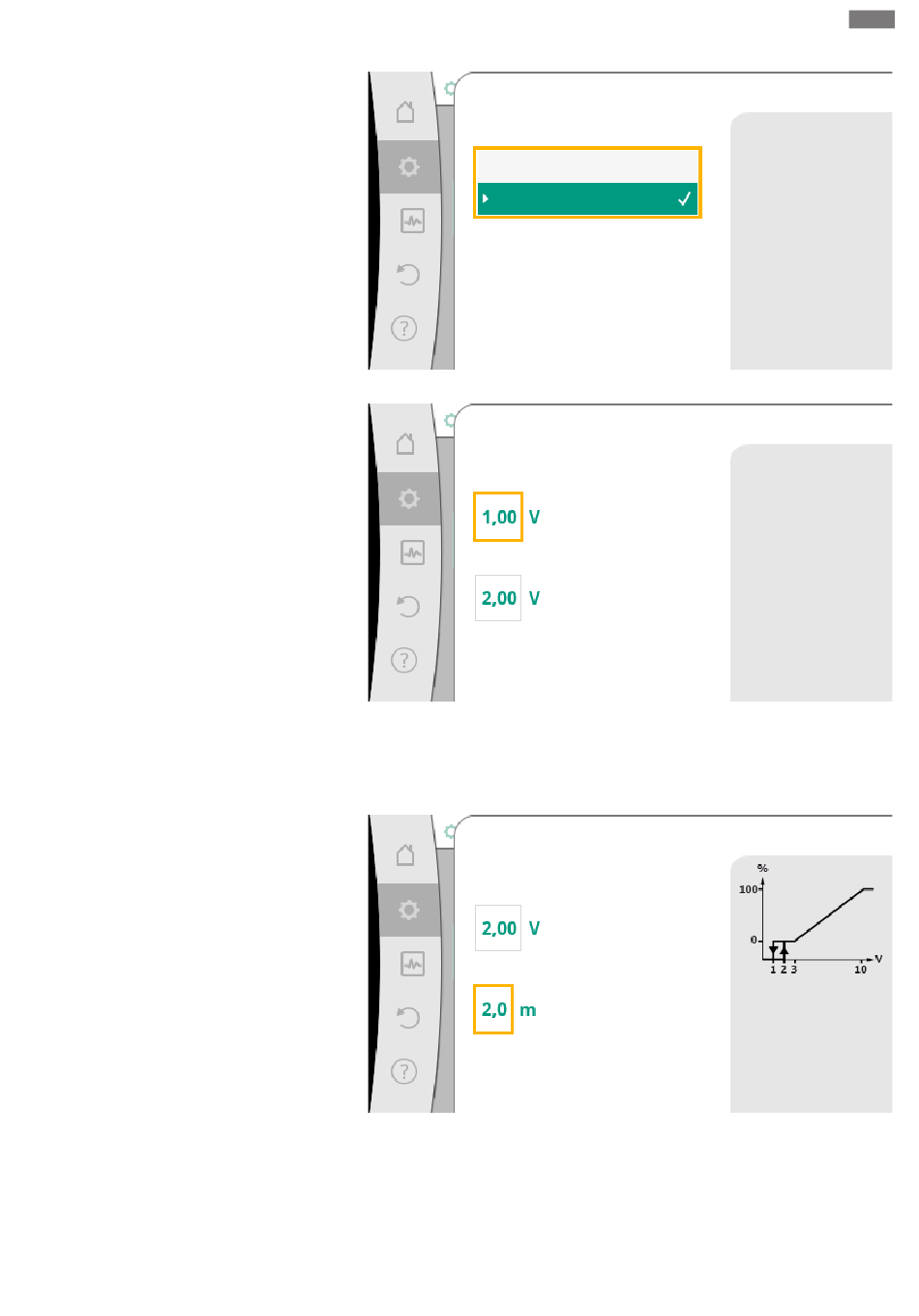

Fig. 73: PÄÄLLE/POIS analogisen signaalin avulla
Raja-arvo PÄÄLLÄ/POIS
Analoginen tulo (AI2)
Raja-arvo POIS
Päällä
Raja-arvo PÄÄLLÄ
Fig. 74: Raja-arvot PÄÄLLE-/POIS-ohjaukseen analogisten signaalien kautta
Analogisten signaaliarvojen asetusarvoihin siirtoa varten määritetään siirtoramppi. Tätä
varten ilmoitetaan ominaiskäyrän minimi- ja maksimitukipisteet ja täydennetään niihin
kuuluvia asetusarvoja (MIN.-signaalin ja arvon järjestys ja MAKS.-signaalin ja arvon
järjestys).
Min. signaalin ja arvon järjestys
Analoginen tulo (AI2)
Signaalin arvo
Liittyvä arvo
Fig. 75: Min. signaalin ja arvon järjestys
fi
Analoginen signaali
muuttaa asetusarvoa ja
kytkee pumpun tämän
raja-arvon mukaisesti PÄÄLLE
tai POIS.
Analoginen signaali
muuttaa asetusarvoa ja
kytkee pumpun näiden
raja-arvojen mukaisesti PÄÄLLE
tai POIS.
Määritä asetusarvon
ominaiskäyrän minimipiste
nostokorkeudelle Δp-v.
