6.6 Digitaalsisend (DI 1) või (DI 2) –
hall klemmiplokk
1680
Elektriühendus

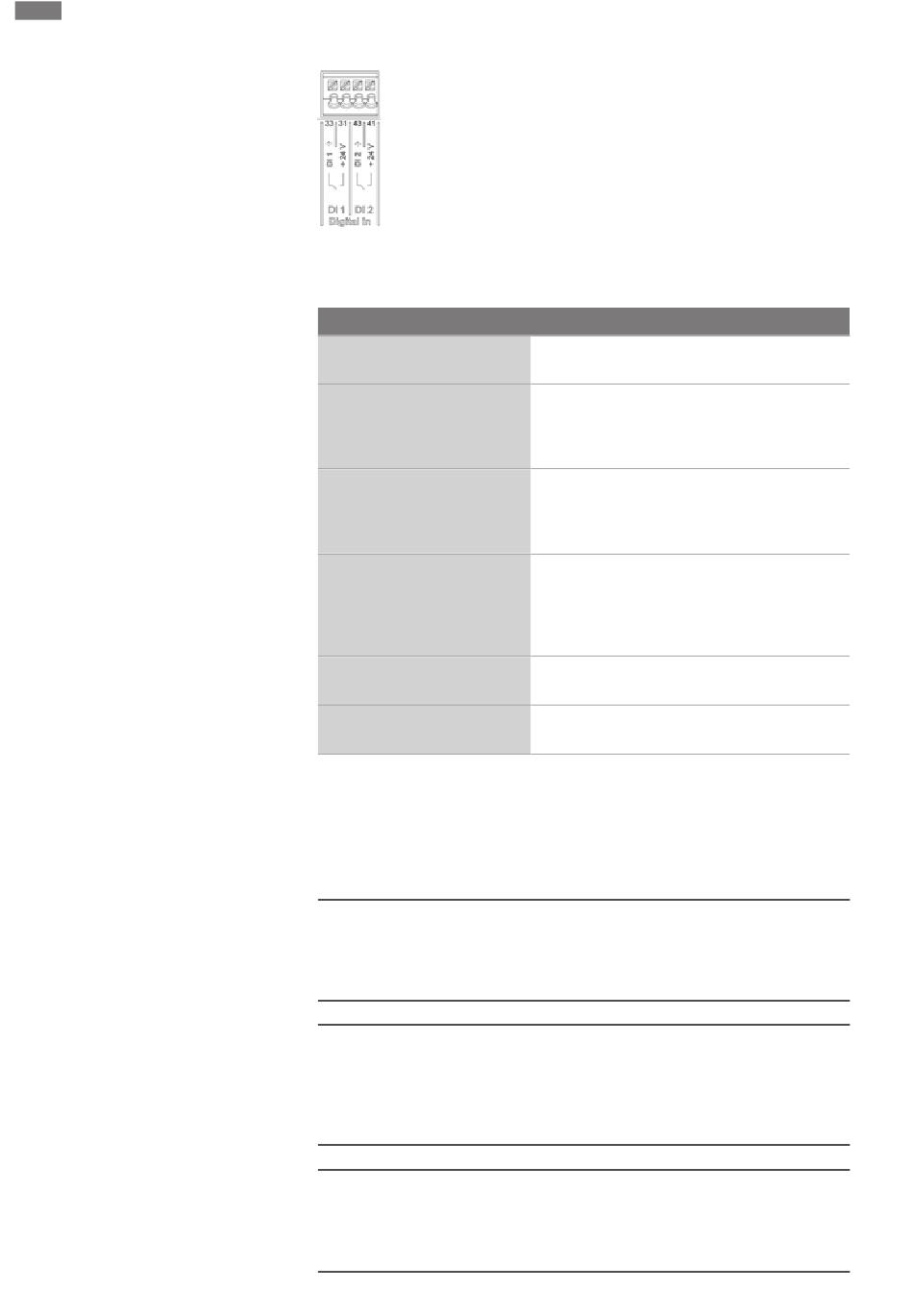

Fig. 34: Digitaalne sees
Välise potentsiaalivaba kontakti (relee või lüliti) kaudu digitaalsisenditel DI 1 või DI 2
saab pumpa juhtida alljärgnevate funktsioonidega:
Juhtimissisendi funktsioon DI 1 või DI 2
Välimine VÄLJAS
• Välimine MAX
• Välimine MIN
• Välimine MANUAALNE
• Väline klahvilukustus
Kütmise/jahutamise vahel
lülitamine
Tabel 14: Juhtimissisendi funktsioon DI 1 või DI 2
Tehnilised andmed:
▪ Maksimaalne pinge: < 30 V DC / 24 V AC
▪ Maksimaalne liinivool: < 5 mA
▪ Tööpinge: 24 V DC
Töö liinivool: 2 mA (sisendi kohta)
TEATIS
Vaadake funktsioone ja nende tähtsusjärjekorda peatükist 8.6 „Seadistuste menüü
– käsijuhtimine [} 1709]" ja peatükist 10.4 „Digitaalsete juhtsisendite DI 1 ja DI 2
kasutamine ja funktsioon [} 1715]"
ETTEVAATUST
Ülekoormus või lühis
GND-ga 24 V ühenduse ülekoormuse või lühise korral jäävad ära kõik
sisendfunktsioonid (analoog- ja digitaalsisendid).
Kui ülekoormus või lühis on kõrvaldatud, on sisendfunktsioonid jälle saadaval.
ETTEVAATUST
Ülepinge rikub elektroonikat.
Analoog- ja digitaalsisendid on kaitstud kuni 30 V DC / 24 V AC ülepinge eest.
Suurem ülepinge rikub elektroonikat.
Kontakt avatud: pump on välja lülitatud.
Kontakt suletud: pump on sisse lülitatud.
Kontakt avatud: pump töötab pumba jaoks
ettenähtud režiimis.
Kontakt suletud: pump töötab maksimaalsel
pöörlemissagedusel.
Kontakt avatud: pump töötab pumba jaoks
ettenähtud režiimis.
Kontakt suletud: pump töötab minimaalsel
pöörlemissagedusel.
Kontakt avatud: pump töötab pumba jaoks
ettenähtud režiimis
või siinikommunikatsiooni kaudu nõutud režiimis.
Kontakt suletud: pump on seatud MANUAALSE
peale.
Kontakt avatud: klahvilukustus on inaktiveeritud.
Kontakt suletud: klahvilukustus on aktiveeritud.
Kontakt avatud: „Kütmine" on aktiivne.
Kontakt suletud: „Jahutamine" on aktiivne.
