Monterings- og driftsvejledning Wilo-Stratos MAXO/-D/-Z
Elektrisk tilslutning
BEMÆRK
Ved kabler uden terminalrør er det vigtigt at sørge for, at der ikke er ledere uden for
klemmen!

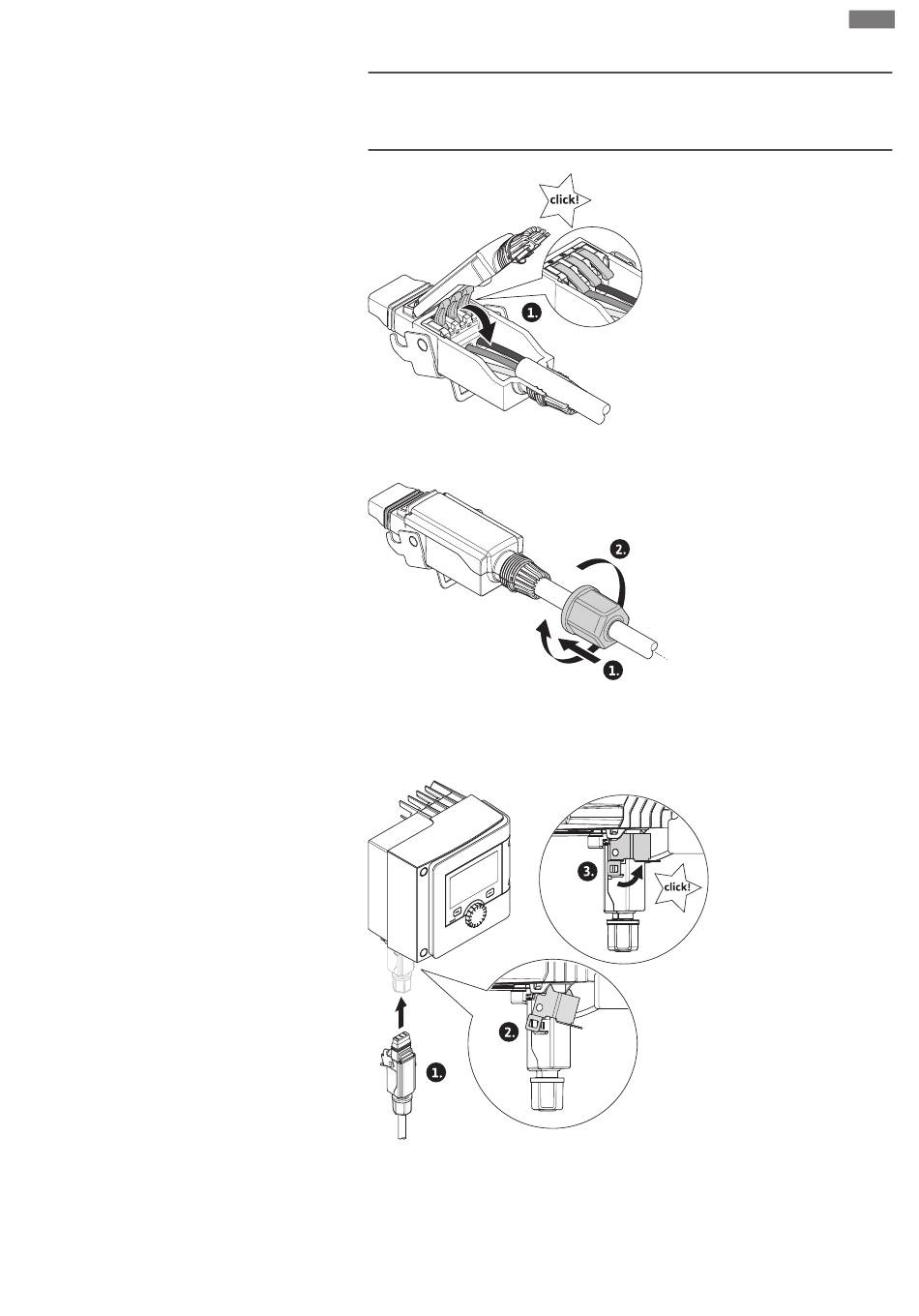

Fig. 27: Lukning af fjederklemmer
7. Luk "Cage Clamp" fra firmaet WAGO.
Fig. 28: Tilslutning af stik
8. Skub Wilo-Connector-overdelen med positionstapperne forrest ind i underdelen,
og slut stikket til.
9. Skru kabelgennemføringen på med et drejningsmoment på 0,8 Nm.
Fig. 29: Montering af Wilo-Connector
10. Sæt Wilo-Connector i og lås metalbøjlen over fastgørelsesboltene.
