Upute za ugradnju i uporabu Wilo-Stratos MAXO/-D/-Z
Električni priključak
▪ Isključivo priključiti na niskonaponske mreže 230 V TN ili TT.
Nikada ne priključiti na niskonaponske mreže 230 V IT (niskonaponska mreža 230 V
„Isolé Terre").
▪ Električni priključak treba izvršiti putem fiksnog priključnog kabela koji je opremljen
utičnim uređajem ili višepolnom sklopkom kontaktne širine od minimalno 3 mm
(VDE 0700, 1. dio).
▪ Nikada ne priključujte na neprekidno naponsko napajanje.
▪ Taktiranje naponskog napajanja (npr. upravljanje zasijecanjem faza) nije dopušteno!
Deaktivirajte taktiranje.
▪ U svakom pojedinačnom slučaju provjerite uključivanje pumpe preko Triacs/
poluvodičkog releja.
▪ Pri isključivanju s lokalnim mrežnim relejom: Nazivna struja ≥ 10 A, nazivni napon 250 V
AC.
Neovisno o potrošnji nazivne struje pumpe mogu pri svakom uključivanju naponskoga
napajanja nastati vrhunci uključne struje do 10 A!
▪ Uzeti u obzir učestalost uključivanja:
– Uključivanje/isključivanje preko mrežnog napona ≤ 100/24 h
▪ Povišeni broj uključivanja i isključivanja ≤ 20/h (≤ 480/24 h) dopušten pri upotrebi:
– Digitalni ulaz s funkcijom Ext. Off
– analogno određenje zadane vrijednosti s funkcijom isključenja
– Uključni signali preko komunikacijskih sučelja (npr. CIF modul, Wilo Net ili Bluetooth)
▪ Za zaštitu od propuštanja vode i za vlačno rasterećenje na kabelskoj uvodnici
upotrijebite priključni kabel dovoljno velikog vanjskog promjera.

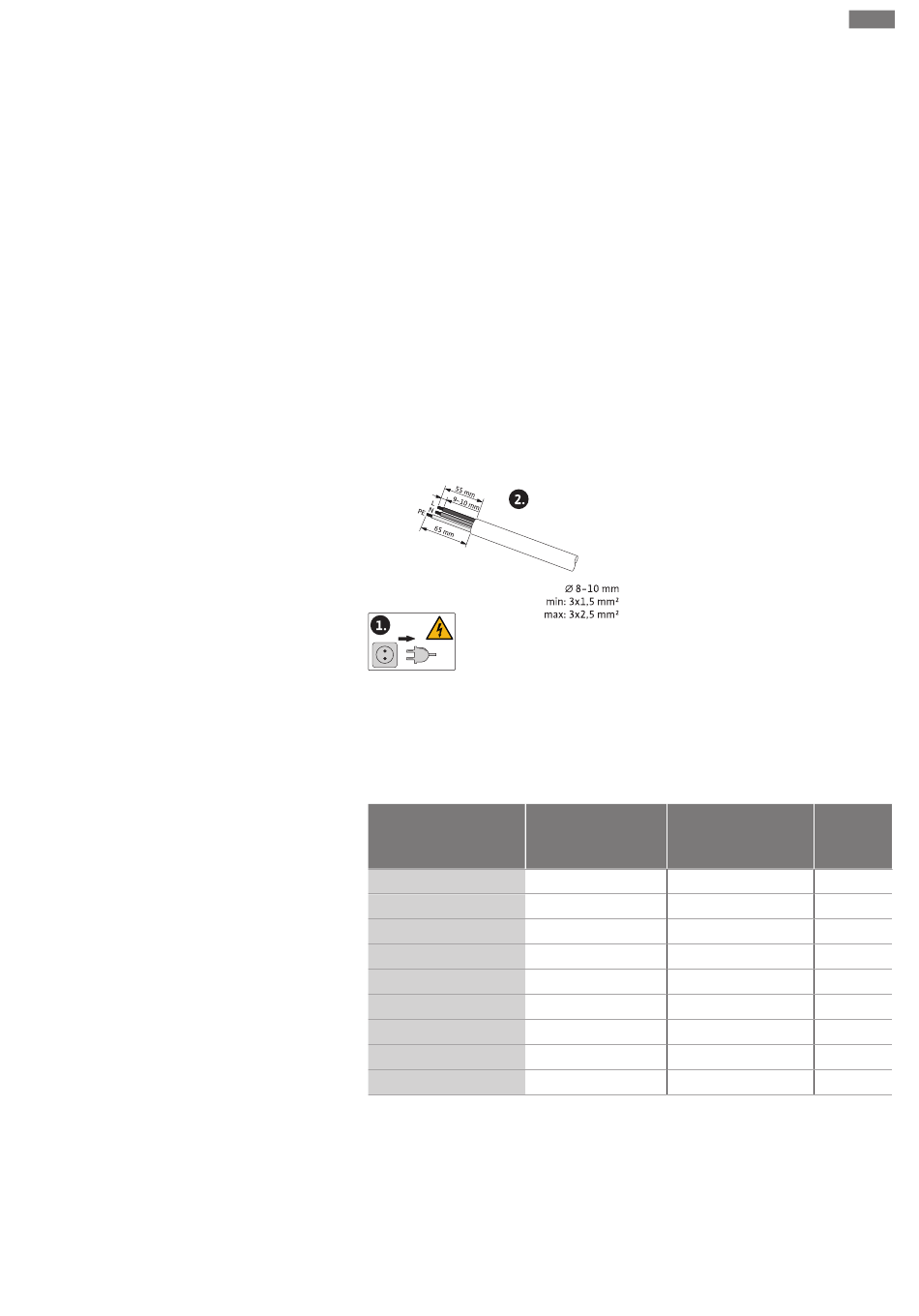

Fig. 21: Priprema za priključivanje
▪ Osim toga kabele u blizini vijčanog spoja valja saviti u odvodnu petlju za odvodnju
nastale okapne vode.
▪ Pri temperaturi medija iznad 90 °C upotrijebite toplinski postojani priključni kabel.
▪ Položite priključni kabel da ne dodiruje ni cjevovod ni pumpu.
Stezaljke su predviđene za krute i fleksibilne vodiče s i bez obujmica na krajevima žica.
Priključak
Mrežni utikač
SSM
SBM
Digitalni ulaz 1 (DI1)
Digitalni ulaz 2 (DI2)
24 V izlaz
Analogni ulaz 1 (AI1)
Analogni ulaz 2 (AI2)
Wilo Net
Tab. 11: Zahtjevi za kabele
*
Duljina kabela ≥ 2 m: Upotrebljavajte oklopljene kabele.
**
Upotrebom obujmica na krajevima žica smanjuje se maksimalni poprečni presjek
komunikacijskih sučelja na 1 mm². U Wilo-Connectoru dopuštene su sve kombinacije
do 2,5 mm².
Presjek stezaljki u Presjek stezaljki u
2 2
mm mm
Min. Maks.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
1x0,2 1x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
3x0,2 3x1,5 (1,0
hr
Kabel
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
**
) Oklopljen
