Kommunikationsgrænseflader: Indstilling og funktion
TIL/FRA ved hjælp af analogt signal
Analogindgang (AI2)
Frakoblet
Tilkoblet

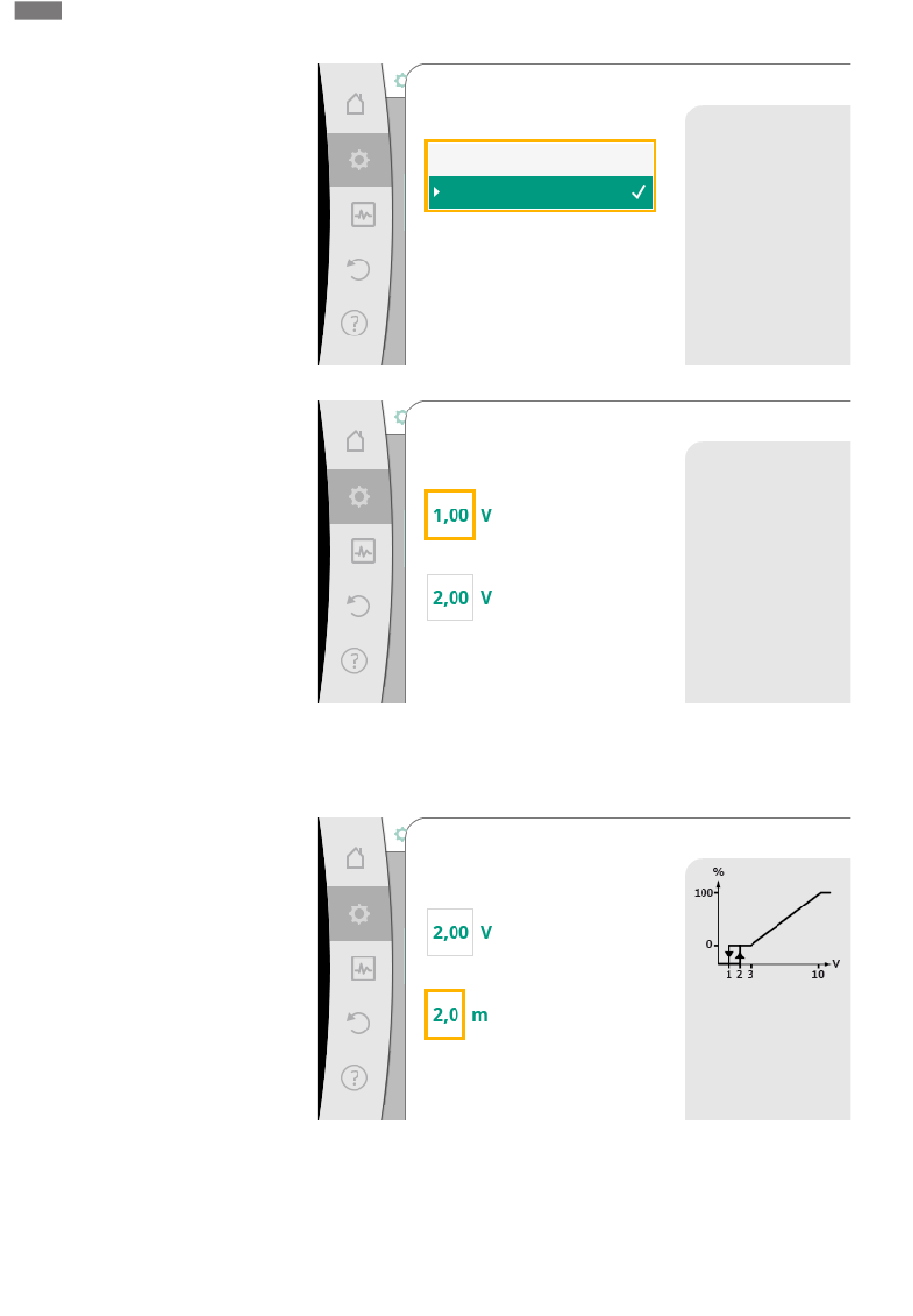

Fig. 73: TIL/FRA ved hjælp af analogt signal
Grænseværdier for TIL/FRA
Analogindgang (AI2)
Grænseværdi FRA
Tilkoblet
Grænseværdi TIL
Fig. 74: Grænseværdier til TIL/FRA-styring via analoge signaler
For at kunne overføre analoge signalværdier til nominelle værdier skal der nu defineres
en overførselsrampe. Hertil angives pumpekurvens minimale og maksimale støttepunk-
ter suppleret med de dertilhørende nominelle værdier (MIN-signal/værdi-tildeling og
MAKS-signal/værdi-tildeling).
Min.-signal/værditildeling
Analogindgang (AI2)
Signal værdi
Tilhørende værdi
Fig. 75: Min.-signal/værditildeling
Det analoge signal
ændrer den nominelle
værdi og slår
ved hjælp af en grænseværdi
pumpen TIL eller FRA.
Det analoge signal
ændrer den nominelle værdi
og slår ved hjælp af denne
grænseværdi pumpen TIL
eller FRA.
Definer minimumpunktet
for den nominelle
pumpekurveværdi for
løftehøjde for Δp-v.
