Sideliidesed: seadistus ja funktsioon
Lisavõimalus kaabli katkemise tuvastamine
Analoogsisend (AI2)
Välja lülitatud
Sisse lülitatud

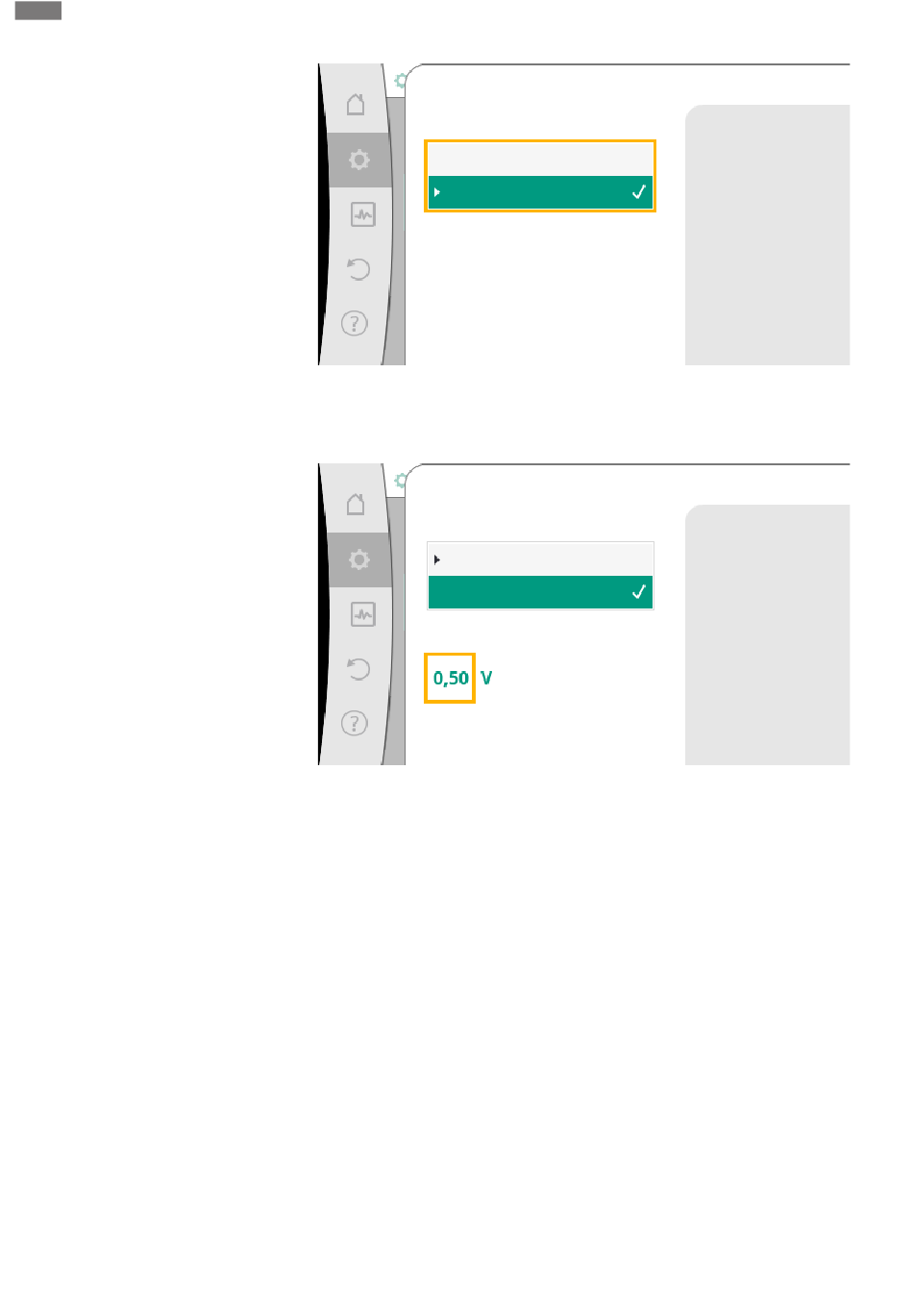

Fig. 71: Lisavõimalus kaabli katkemise tuvastamine
Kui on valitud „Välja lülitatud", ei tuvastata kaabli purunemist.
Kui on valitud „Sisse lülitatud", tuvastatakse kaabli purunemine ainult seadistatud
piirväärtuse vahemikus.
Lisavõimalus kaabli katkemise tuvastamine
Analoogsisend (AI2)
Välja lülitatud
Sisse lülitatud
Piirväärtus
Fig. 72: Kaabli purunemise piirväärtus
Kaabli purunemise piirväärtus määratakse juhtnuppu keerates ja kinnitatakse vajutades.
Järgmises etapis määratakse, kas
▪ analoogsignaal muudab ainult seadeväärtust;
▪ pump lülitub lisaks analoogsignaali kaudu sisse ja välja.
Seadeväärtust saab muuta analoogsignaali kaudu ilma pumpa signaali kaudu sisse või
välja lülitamata. Sellisel juhul valitakse „Välja lülitatud".
Kui on lülitatud sisse funktsioon „Sisse/välja lülitamine analoogsignaaliga", tuleb
määrata sisse ja välja lülitamiseks piirväärtus.
Seejärel määratakse MIN-signaal/väärtus ja MAX-signaal/väärtus.
Signaali tugevust
seadistatud
piirväärtuse all
tõlgendatakse kaabli
purunemisena.
Signaali tugevust
seadistatud
piirväärtuse all
tõlgendatakse kaabli
purunemisena.
