2.1

Sallitut asennusasennot

2.2

Tyyppiavain

Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Pumpun kuvaus
Kohta Nimitys
Vihreä LED-
3.2
ilmaisin
Sininen LED-
ilmaisin
3.3
Käyttöpainike
3.4
Takaisin-painike
3.5
Kontekstipainike
3.6
Wilo-Connector
4.
Perusmoduuli
5.
LED-näyttö
5.1
LED-näytön
5.2
käyttöpainike
Taul. 1: Käyttöelementtien kuvaus
Moottorin kotelossa on säätömoduuli (Fig. 1/2, kohta 3), joka säätelee pumppua ja
valmistelee rajapinnat. Valitun käyttökohteen tai säätötoiminnon mukaan säädellään
kierroslukua, paine-eroa, lämpötilaa tai virtaamaa.
Kaikissa säätötoiminnoissa pumppu mukautuu jatkuvasti laitteiston tehontarpeen
vaihteluun.

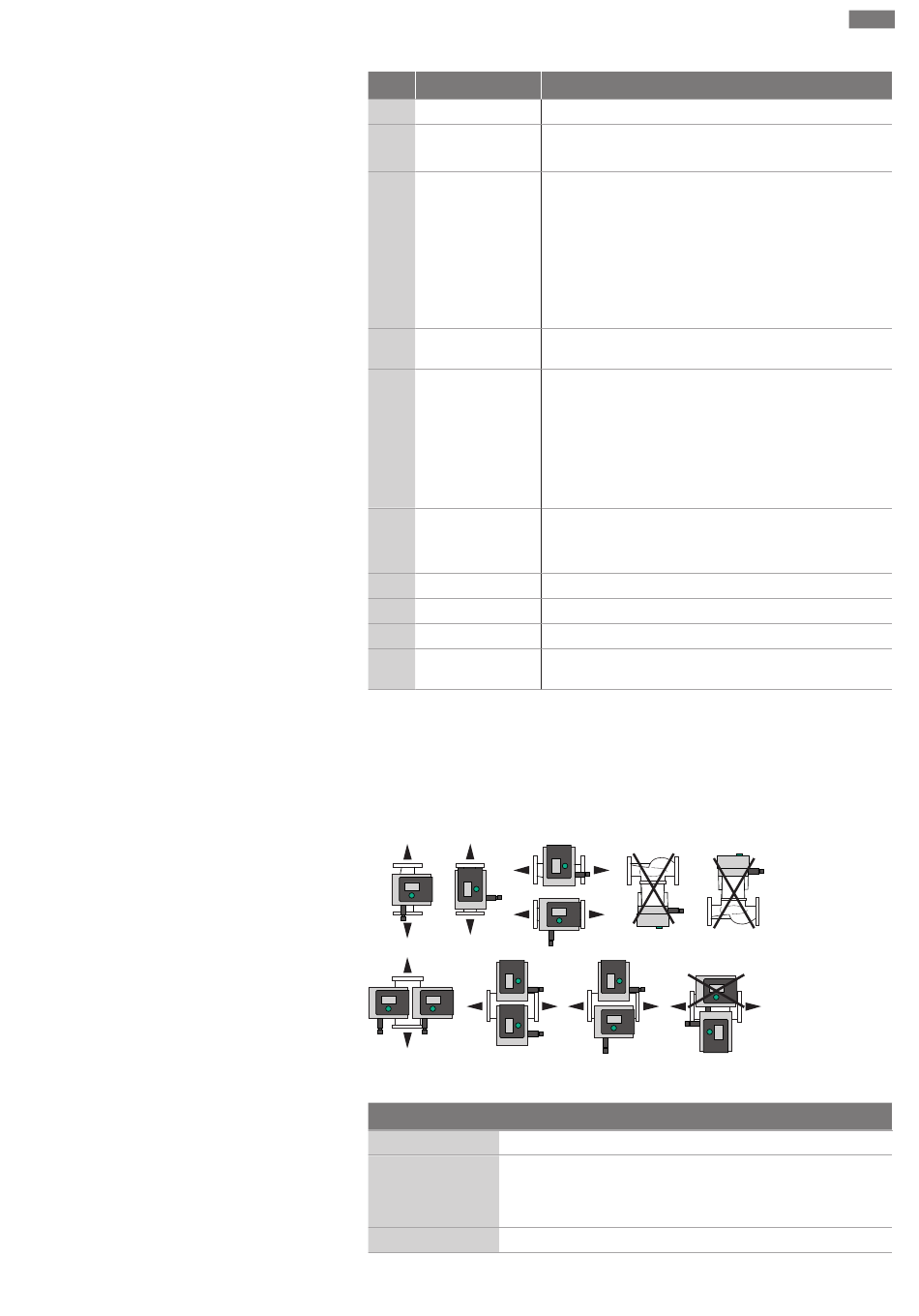

Fig. 3: Sallitut asennusasennot
Esimerkki: Stratos MAXO-D 32/0,5-12
Pumpun nimike
Stratos MAXO
Vakiopumppu
-D Kaksoispumppu
-Z Peruskuormapumppu käyttöveden kiertojärjestelmille
Laippaliitäntä DN 32
32
Selitys
Itseselittävä käyttöliittymä pumpun säätöön.
LED-valo palaa, pumpussa on jännite.
Ei varoitusta eikä vikaa.
LED-valo palaa, pumppuun vaikutetaan ulkopuolelta
rajapinnan kautta, esim.:
• Bluetooth-etäkäyttö
• Asetusarvo analogisen tulon AI 1 tai AI 2 kautta
• Kiinteistöautomaation käyttö ohjaustulon DI 1 / DI 2 tai
väyläkommunikoinnin kautta.
- Vilkkuu, kun kaksoispumppuyhteys on olemassa
Valikkonavigointi ja muokkaaminen kääntämällä ja
painamalla.
Navigoi valikossa:
• takaisin edelliselle valikkotasolle (1 x lyhyt painallus).
• takaisin edelliseen asetukseen (1 x lyhyt painallus).
• takaisin päävalikkoon (1 x pidempi painallus, > 1 s).
Kytkee yhdessä kontekstipainikkeen kanssa
näppäinlukon päälle tai pois päältä. > 5 sekuntia.
Avaa kontekstivalikon ja lisävalinnat ja -toiminnot.
Kytkee yhdessä Takaisin-painikkeen kanssa
näppäinlukon päälle tai pois päältä. > 5 sekuntia.
Sähköpistoke verkkoliitäntää varten
Elektroniikkayksikkö, jossa LED-näyttö
Ilmaiseen vikakoodin ja Bluetooth-PIN-koodin.
Ilmaustoiminnon käynnistys painamalla. Kääntäminen ei
ole mahdollista.
