6.6 Digitální vstup (DI1) nebo (DI2) -
šedý blok svorek
1034
Elektrické připojení
▪ Svorka k zásobování aktivních senzorů napětím 24 V DC - maximální proudové zatížení:
50 mA
OZNÁMENÍ
„Použití a funkce analogických vstupů AI1 a AI2 [} 1073]" viz kapitola 10.5
UPOZORNĚNÍ
Přetížení nebo zkrat
V případě přetížení nebo zkratu 24V připojení všechny vstupní funkce vypadnou
(analogické vstupy a digitální vstupy).
Po vyřešení situace s přetížením nebo zkratem budou vstupní funkce opět k
dispozici.
UPOZORNĚNÍ
Při přepětí dochází k poškození elektroniky
Analogové a digitální vstupy jsou chráněny pro přepětí do 30 V DC / 24 V AC. Vyšší
přepětí nenávratně poškodí elektroniku.

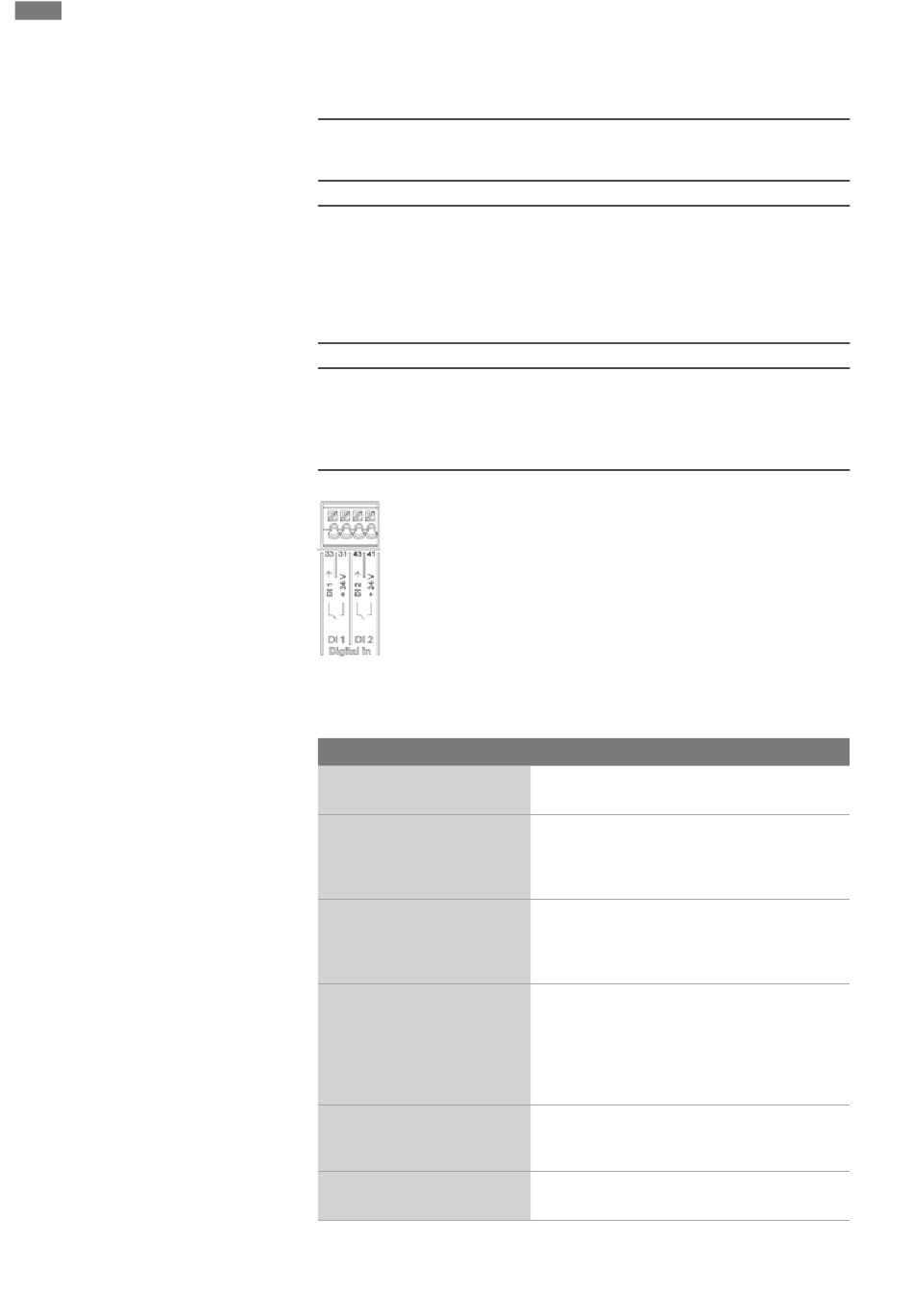

Fig. 34: Digital In
Prostřednictvím externích beznapěťových kontaktů (relé nebo spínače) na digitálních
vstupech DI1 nebo DI2 může být čerpadlo řízeno pomocí následujících funkcí:
Funkce vstupu řízení DI1 nebo DI2
Externí OFF
• Externí MAX
• Externí MIN
• Externí MANUÁLNĚ
• Externí klávesnicová závěra
Přepínání vytápění/chlazení
Tab. 14: Funkce vstupu řízení DI1 nebo DI2
Technické údaje:
Kontakt rozepnutý: čerpadlo je vypnuté.
Kontakt sepnutý: čerpadlo je zapnuté.
Kontakt rozepnutý: Čerpadlo běží v provozu
nastaveném na čerpadle.
Kontakt sepnutý: Čerpadlo běží s maximálními
otáčkami.
Kontakt rozepnutý: Čerpadlo běží v provozu
nastaveném na čerpadle.
Kontakt sepnutý: Čerpadlo běží s minimálními
otáčkami.
Kontakt rozepnutý: Čerpadlo běží v provozu
nastaveném na čerpadle
nebo v provozu vyžádaném prostřednictvím
sběrnice.
Kontakt sepnutý: Čerpadlo je nastavené na
Manuálně.
Kontakt rozepnutý: Klávesnicová závěra
deaktivována.
Kontakt sepnutý: Klávesnicová závěra aktivována.
Kontakt rozepnutý: „Vytápění" aktivní.
Kontakt sepnutý: „Chlazení" aktivní.
