10.5 Použití a funkce analogických
vstupů AI1 a AI2

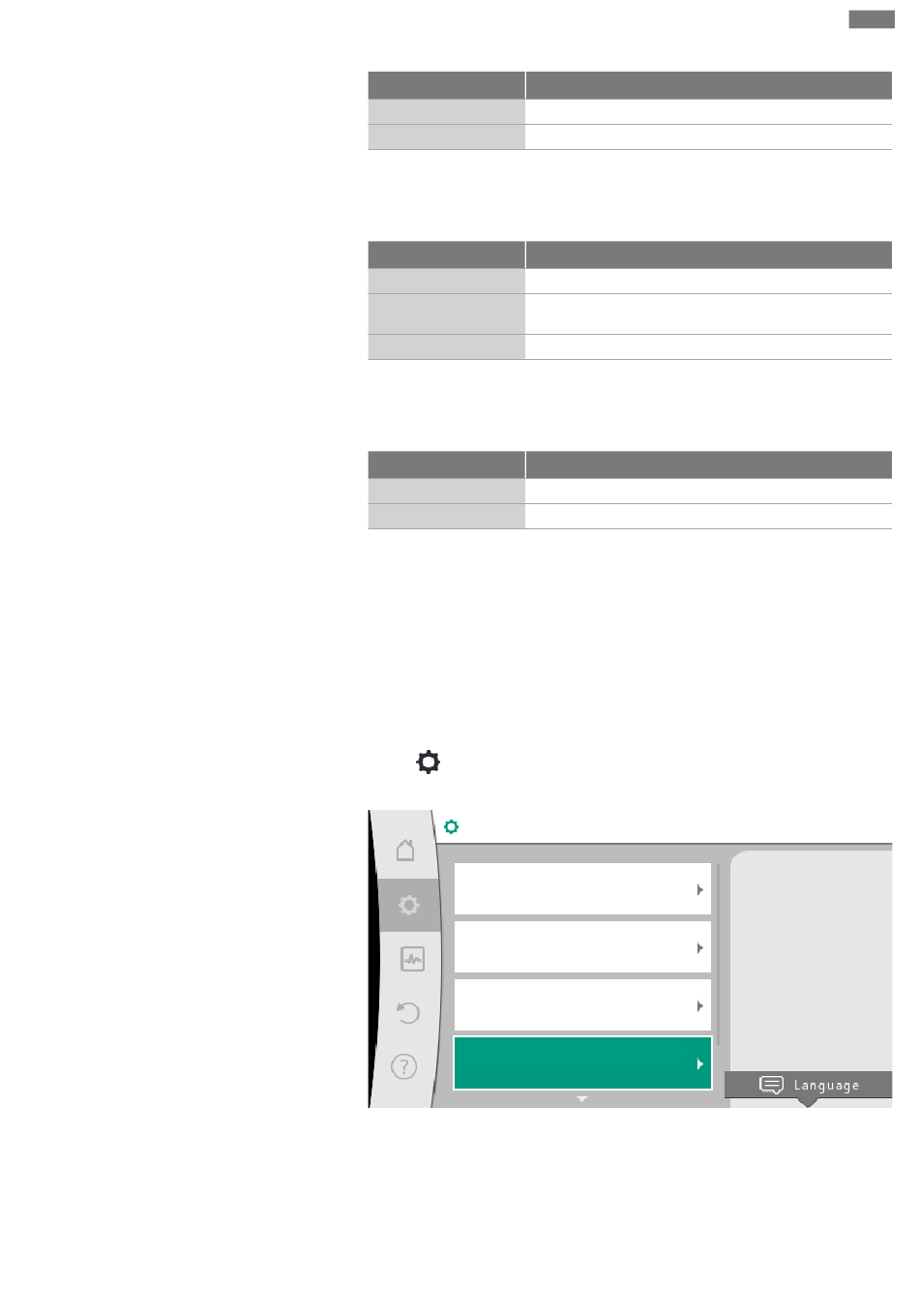

Návod k montáži a obsluze Wilo-Stratos MAXO/-D/-Z
Komunikační rozhraní: Nastavení a funkce
Priorita* Funkce
MIN, Ext. MIN (binární vstup) Ext. MIN (sběrnice)
3
MANUÁLNĚ, Ext. MANUÁLNĚ (binární vstup)
4
Tab. 35: Priority funkce přenastavení
* Priorita 1 = nejvyšší priorita
Priority – klávesnicová závěra
Priorita* Funkce
Klávesnicová závěra digitálního vstupu je aktivní
1
Klávesnicová závěra je aktivní prostřednictvím menu a
2
kláves
Klávesnicová závěra není aktivní
3
Tab. 36: Priority – klávesnicová závěra
* Priorita 1 = nejvyšší priorita
Priority přepínání vytápění/chlazení přes binární vstup
Priorita* Funkce
Chlazení
1
Vytápění
2
Tab. 37: Priority přepínání vytápění/chlazení přes binární vstup
* Priorita 1 = nejvyšší priorita
Analogické vstupy lze použít pro zadání požadované hodnoty nebo skutečné hodnoty.
Přiřazení specifikací požadovaných hodnot a skutečných hodnot je přitom volně
konfigurovatelné.
Prostřednictvím menu „Funkce analogický vstup AI1" a „Funkce analogický vstup AI2"
se nastavuje způsob využití (čidlo požadované hodnoty, čidlo diferenčního tlaku,
externí senzor, ...), typ signálu (0 - 10 V, 0 - 20 mA, ...), a odpovídající přiřazení hlášení/
hodnot. Kromě toho si lze vyvolat informace o aktuálním nastavení.
V menu „Nastavení" postupně zvolte
1. „Externí rozhraní"
Nastavení
Nastavení regulačního provozu
Průvodce nastavením, požadované hodnoty,
volitelné možn...
Manuální ovládání
Manuální přenastavení
Provoz zdvojených čerpadel
Nastavit zdvojené čerpadlo
Externí rozhraní
Analogové, digitální, SSM, SBM...
Fig. 61: Externí rozhraní
2. „Funkce analogický vstup AI1" nebo „Funkce analogický vstup AI2".
cs
Nastavení 0-10 V, 4-
20 mA, PT1000, Ext. Off,
Ext. MIN....
