6.6 Digitalinngang (DI 1) eller (DI 2) –
grå klemmeblokk
1362
Elektrisk tilkobling

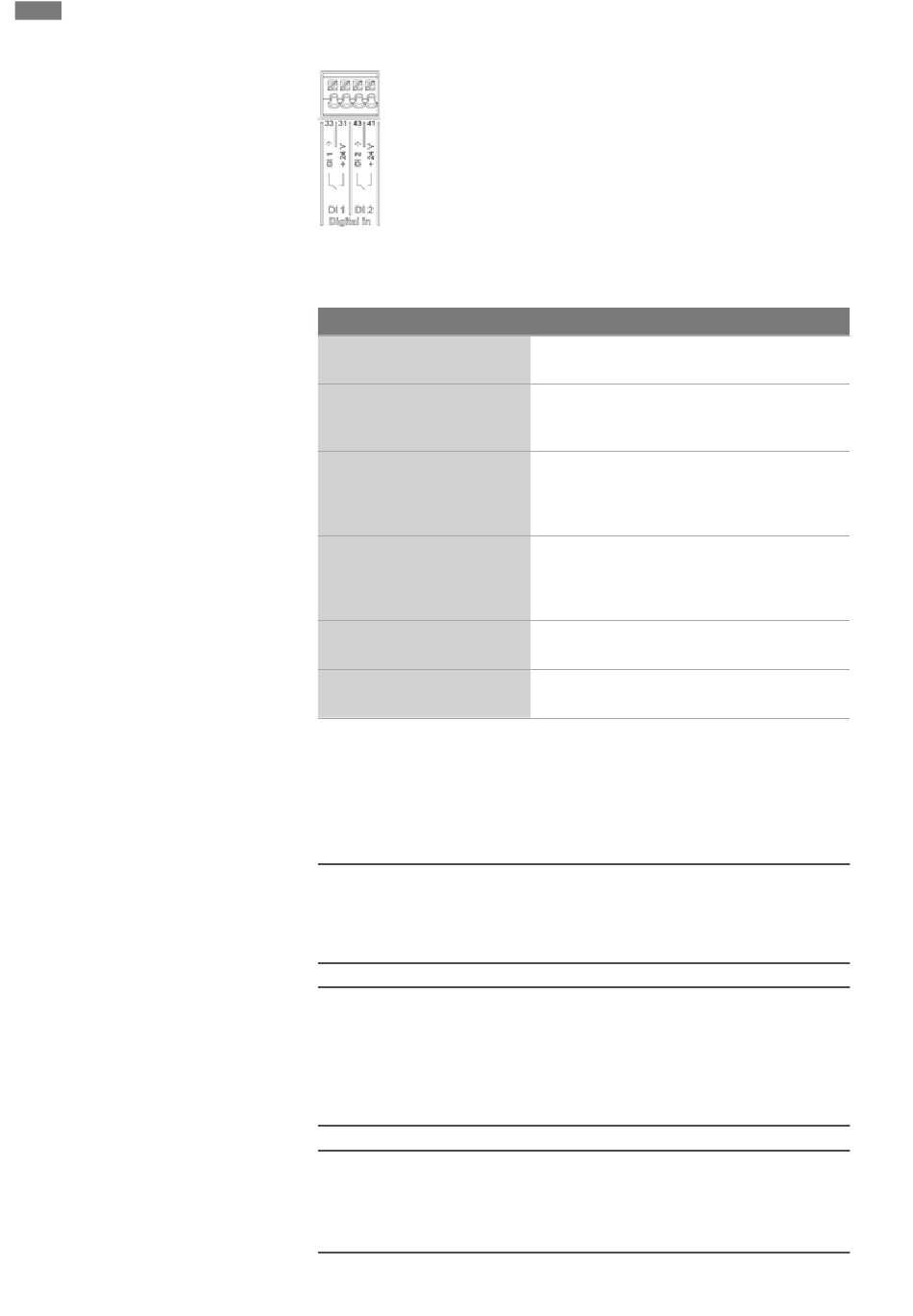

Fig. 34: Digital In
Pumpen kan styres med følgende funksjoner via de eksterne potensialfrie kontaktene
(releer eller brytere) på digitalinngangene DI 1 eller DI 2:
Funksjon styreinngang DI 1 eller DI 2
Ekstern AV
• Ekstern MAKS
• Ekstern MIN
• Ekstern MANUELL
• Eksternt tastelås
Omkobling varme/kjøling
Tab. 14: Funksjon styreinngang DI 1 eller DI 2
Tekniske spesifikasjoner:
▪ Maksimal spenning: < 30 V DC / 24 V AC
▪ Maksimal sløyfestrøm: < 5 mA
▪ Driftsspenning: 24 V DC
Driftssløyfestrøm: 2 mA (per inngang)
LES DETTE
For en beskrivelse av funksjonene og deres prioriteter se kapittel 8.6
«Innstillingsmeny – Manuell betjening [} 1391]» og kapittel 10.4 «Bruk og
funksjon til de digitale styreinngangene DI 1 og DI 2 [} 1397]»
FORSIKTIG
Kortslutning og overbelastning
Ved overbelastning eller kortslutning av 24 V-tilkoblingen med GND slutter alle
inngangsfunksjonene (analog- og digitalinnganger) å virke.
Når overbelastnings- eller kortslutningssituasjonen er forbi, er inngangsfunksjonene
tilgjengelige igjen.
FORSIKTIG
Overspenninger ødelegger elektronikken
Analog- og digitalinngangene er beskyttet mot overspenninger opptil
30 V DC / 24 V AC. Høyere overspenninger ødelegger elektronikken.
Kontakt åpnet: Pumpen er utkoblet.
Kontakt lukket: Pumpen er innkoblet.
Kontakt åpnet: Pumpen går i driftsmodusen
innstilt på pumpen.
Kontakt lukket: Pumpen går på maksimalt turtall.
Kontakt åpnet: Pumpen går i driftsmodusen
innstilt på pumpen.
Kontakt lukket: Pumpen er i drift med minimalt
turtall.
Kontakt åpnet: Pumpen går i driftsmodusen
innstilt på pumpen
eller aktivert via busskommunikasjon.
Kontakt lukket: Pumpen er innstilt på MANUELL.
Kontakt åpnet: Tastelåsen er deaktivert.
Kontakt lukket: Tastelåsen er aktivert.
Kontakt åpnet: «Varme» er aktiv.
Kontakt lukket: «Kjøling» er aktiv.
