Monterings- og driftsvejledning Wilo-Stratos MAXO/-D/-Z
Elektrisk tilslutning
5. Skru kabelforskruningen M16x1,5 i, og spænd den fast med drejningsmoment
2,5 Nm.
6. Afisolér kommunikationskablet til den nødvendige længde.
7. Skub kabelforskruningens møtrik hen over kablet, og skub kablet gennem kabel-
forskruningens indvendige tætningsring og ind under skærmklemmen.
8. Fjederklemmer: Åbn "Cage Clamp" fra firmaet WAGO ved at trykke med en skruet-
rækker, og før det afisolerede kabel ind i klemmen.
9. Fastgør kommunikationskablet under skærmklemmen (se henvisningen).
10. Spænd kabelforskruningens møtrik med drejningsmoment 2,5 Nm for at sikre
trækaflastningen.
11. Sæt moduldækslet med positionstapperne forrest ind i noterne, luk dækslet, og
fastgør det med skruer.
BEMÆRK
Fjern kabelforskruningens indvendige tætningsring M16x1,5 ved installation af ka-
beltværsnit ≥ 5 mm.
Læg kun kabelafskærmning på den ene ende af kablet for at forhindre indsving-
ningsstrøm ved potentialforskelle via kommunikationskablet!
Sådan løsnes kablet: Åbn fjederklemmen "Cage Clamp" fra firmaet WAGO! Først nu
må kablet trækkes ud!
Eksterne grænseflader
▪ Analog IN (lilla fordeler)
▪ Digital IN (grå fordeler)
▪ Wilo Net (grøn fordeler)
▪ SSM (rød fordeler)
▪ SBM (orange fordeler)

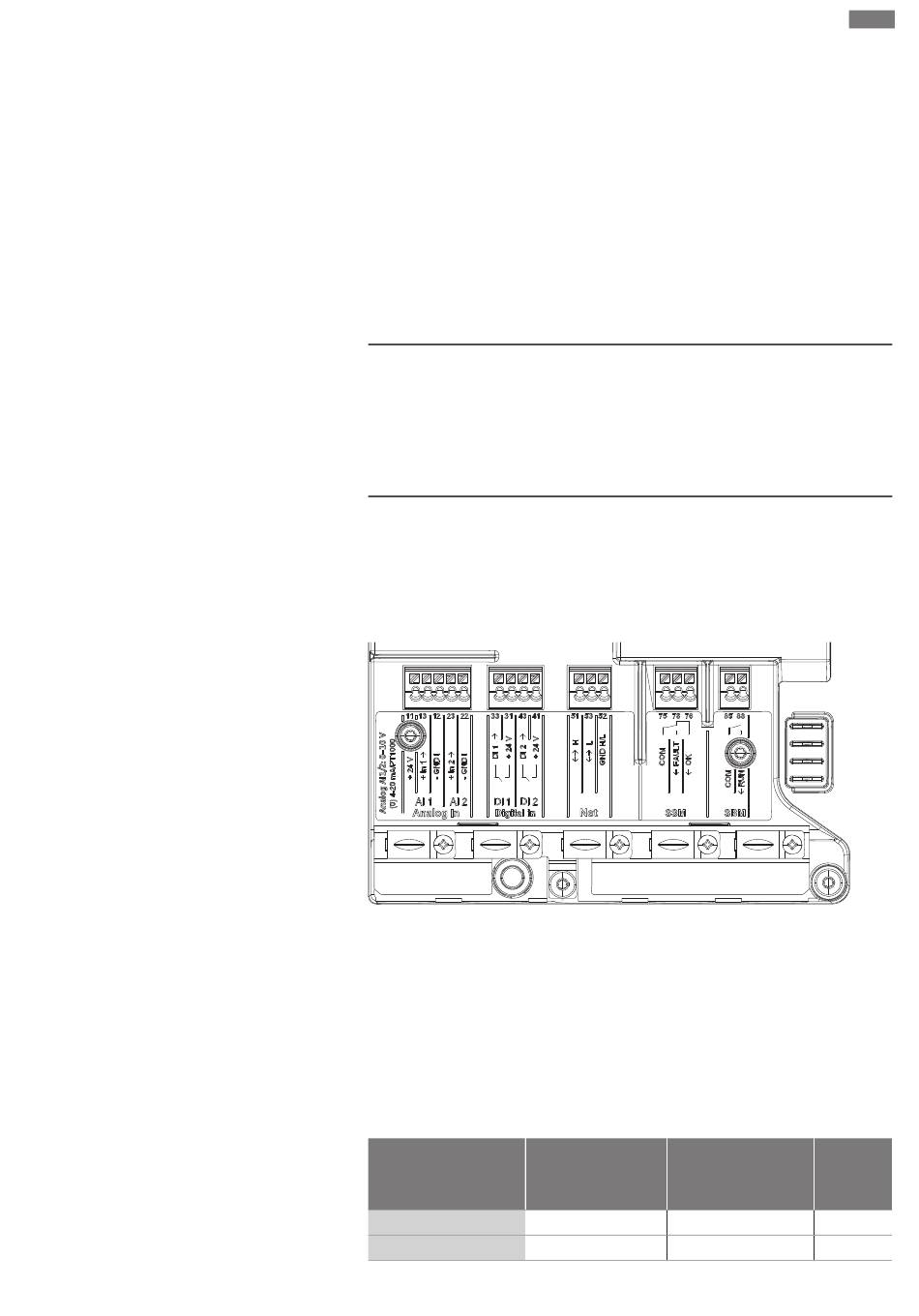

Fig. 32: Kommunikationsgrænseflader
Alle kommunikationsgrænseflader i terminalboksen (analogindgange, digitalindgange,
Wilo Net, SSM og SBM) opfylder SELV-standarden.
SSM og SBM må også anvendes med ikke-SELV-konforme tilslutninger og spændinger
(op til 250V AC), uden at denne anvendelse har negativ indflydelse på SELV-konformi-
teten for de øvrige kommunikationstilslutninger i terminalboksen.
For fortsat at sikre andre ledningernes SELV-konformitet er det vigtigt at sørge for kor-
rekt kabelføring og adskillelse i terminalboksen.
Krav til kabel
Klemmer er beregnet til stive og fleksible ledere med og uden terminalrør.
Tilslutning
Stik
SSM
Klemmetværsnit Klemmetværsnit
2 2
i mm i mm
Min. Maks.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0**)
da
Kabel
*
