hr
6.5 Analogni ulaz (AI1) ili (AI2) - lila
stezaljka
1784
Električni priključak
Naziv Zauzetost
DI1 → (stezaljka: 33)
Digital IN (DI1)
+ 24 V (stezaljka: 31)
DI2 → (stezaljka: 43)
+ 24 V (stezaljka: 41)
Digital IN (DI2)
↔ H (stezaljka: 51)
Net ↔ L (stezaljka: 53)
GND H/L (stezaljka: 52)
COM (stezaljka: 75)
← FAULT (stezaljka: 78)
← OK (stezaljka: 76)
SSM
COM (stezaljka: 85)
← RUN (stezaljka: 88)
SBM

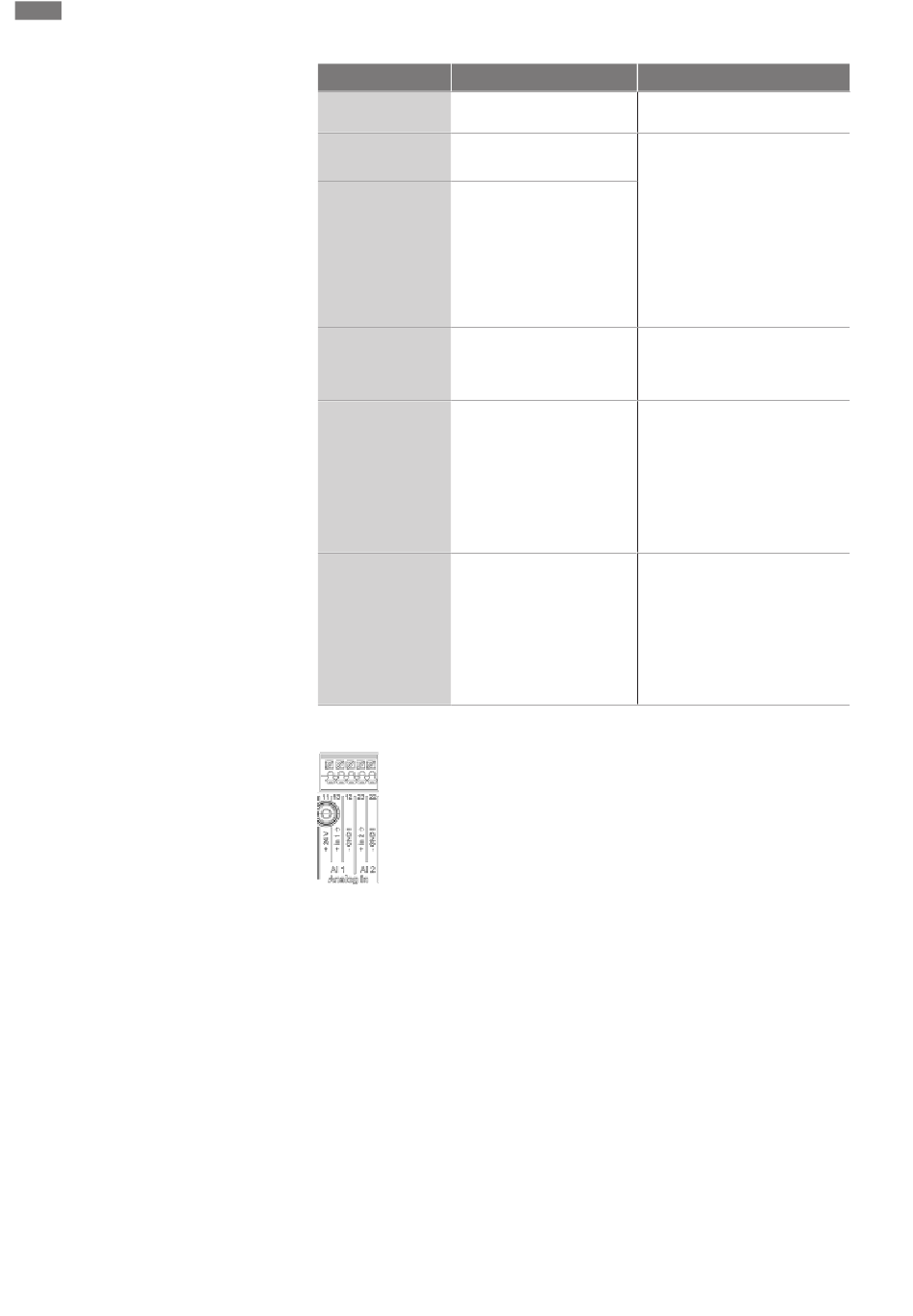

Tab. 13: Zauzetost stezaljki
Fig. 33: Analog In
Analogni izvori signala priključuju se pri upotrebi AI1 na stezaljke 12 i 13, pri upotrebi
AI2 na stezaljke 22 i 23.
Kod signala 0-10 V, 2-10 V, 0-20 mA i 4-20 mA mora se pritom paziti na polaritet.
Aktivni se senzor mora opskrbljivati pumpom s 24 V DC. Za to dohvatite napon na
stezaljkama +24 V (11) i GND I (12).
Analogni ulazi mogu se upotrijebiti za sljedeće funkcije:
▪ Vanjsko određenje zadane vrijednosti
▪ Priključak za senzor:
– Osjetnik temperature
– Senzor diferencijalnog tlaka
– PID-senzor
Analogni ulaz za sljedeće signale:
▪ 0–10 V
▪ 2–10 V
▪ 0–20 mA
▪ 4–20 mA
▪ PT1000
Tehnički podatci:
Uputa
Naponsko napajanje:
24 V DC: maksimalno 50 mA
Digitalni ulazi za beznaponske
kontakte:
• Maksimalni napon:
< 30 V DC / 24 V AC
• Maksimalna struja petlje:
< 5 mA
• Pogonski napon: 24 V DC
• Struja petlje pogona: 2 mA po
ulazu
Beznaponski izmjenjivač
Opterećenje kontakta:
• Minimalno dopušteno:
SELV 12 V AC / DC, 10 mA
• Maksimalno dopušteno:
250 V AC, 1 A, AC 1 / 30 V DC,
1 A
Beznaponski uklopni kontakt
Opterećenje kontakta:
• Minimalno dopušteno:
SELV 12 V AC / DC, 10 mA
• Maksimalno dopušteno:
250 V AC, 1 A, AC 1 / 30 V DC,
1 A
WILO SE 2018-11
