Elektriühendus
Olenemata pumba nimivoolu väljundist võivad iga toitepinge sisselülitamisel tekkida
kuni 10 A sisselülituse voolutipud.
▪ Lülitussagedusega arvestamine:
– Sisse- ja väljalülitamised toitepinge kaudu ≤ 100/24 h
▪ Sisse/välja lülitamise suurem sagedus ≤ 20/h (≤ 480/24 h) on lubatud, kui kasutatakse:
– välise Ext. Off-funktsiooniga digitaalsisendit
– analoogset seadeväärtuse kvooti koos väljalülitusfunktsiooniga
– sideliidese kaudu toimivaid lülitussignaale (näiteks CIF-moodul, Wilo Net või
Bluetooth)
▪ Kaitseks lekkevee eest ja kaabli keermesühenduse tõmbejõu vähendamiseks kasutage
piisava välisläbimõõduga ühenduskaablit.

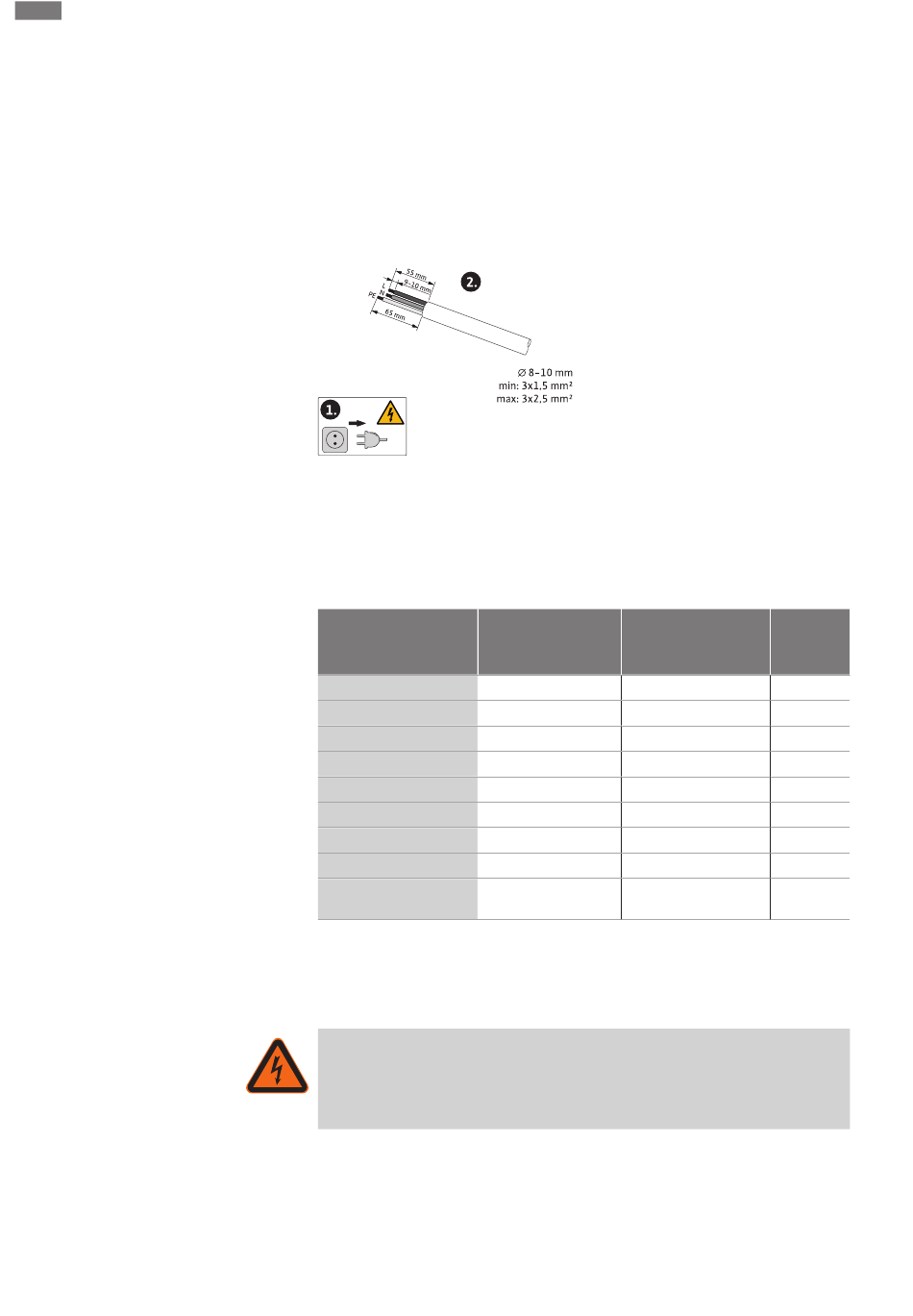

Fig. 21: Ühenduse ettevalmistamine
▪ Tilkvee ärajuhtimiseks tuleb kaablile moodustada keermestatud läbiviikude lähedale
mahavooluling.
▪ Enam kui 90 °C vedeliku temperatuuri korral kasutage soojuskindlat ühenduskaablit.
▪ Paigaldage ühenduskaabel nii, et see ei puudutaks ei torusid ega pumpa.
Klemmid on mõeldud kasutamiseks jäikade või painduvate juhtmetega, millel on
sooneotsa hülsid või puuduvad need.
Ühendus
Toitepistik
SSM
SBM
Digitaalsisend 1 (DI 1)
Digitaalsisend 2 (DI 2)
24 V väljund
Analoogsisend 1 (AI 1)
Analoogsisend 2 (AI 2)
Wilo Net
Tabel 11: Nõuded kaablile
*
Kaabli pikkus ≥ 2 m: Kasutage varjestatud kaablit.
**
Sooneotsa hülsside kasutamisel väheneb maksimaalne ristlõige sideliideste korral 1
mm²-ni. Wilo-Connectori puhul on lubatud kõik kombinatsioonid kuni 2,5 mm².
HOIATUS
Elektrilöök!
SSM/SBM-juhtmete ühendamisel tuleb jälgida, et SELV-vooluring oleks ühendatud
eraldi liiniga, sest muidu ei ole SELV-kaitse enam tagatud.
5 – 10 mm kaabli ristlõigete korral võtke enne kaabli paigaldamist kaabli
keermesühendusest siserõngastihend välja.
Klemmi ristlõige Klemmi ristlõige mm
2
mm
Max
Min
3x1,5 3x2,5
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
1x0,2 1x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
3x0,2 3x1,5 (1,0
2
Kaabel
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
**
) Varjestatu
d
