6.4 Anslutning av
kommunikationsgränssnitt
Monterings- och skötselanvisning Wilo-Stratos MAXO/-D/-Z
Elektrisk anslutning
Demontering
1. Frånkoppla nätspänningen.

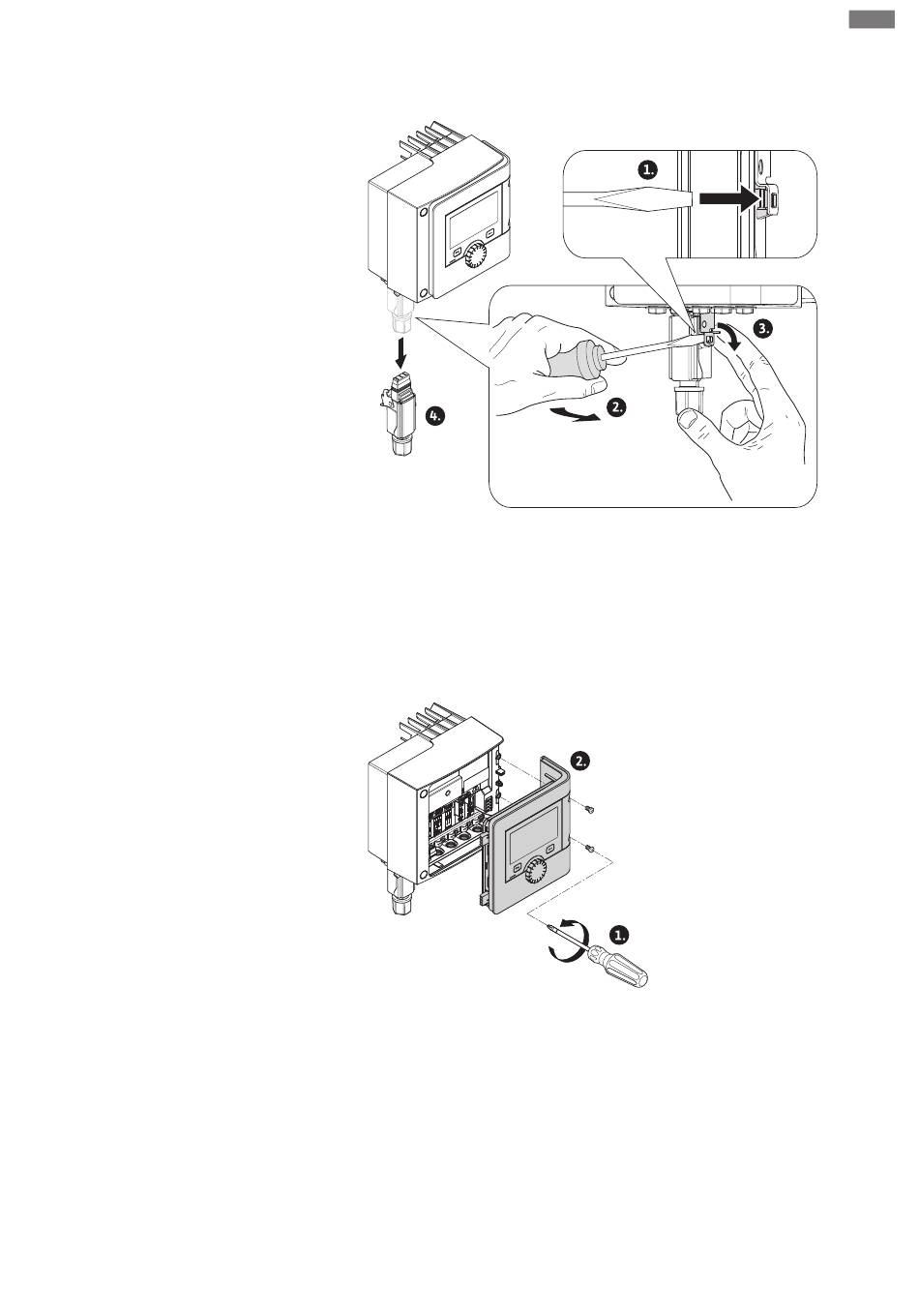

Fig. 30: Demontera Wilo-Connector
2. Använd ett lämpligt verktyg för att lossa metallbygeln ur det mekaniska låset på
huset.
Vrid verktyget i sidled utåt och öppna samtidigt metallbygeln i husets riktning.
3. Dra av Wilo-Connector.
Observera alla varningar i kapitlet "Elektrisk anslutning"!
Se till att alla spänningsförsörjningar är frånkopplade från pumpen och anslutna
kommunikationsgränssnitt, särskilt SSM och SBM!
Fig. 31: Öppna modullocket
1. Lossa skruvarna för modullocket.
2. Ta av modullocket och lägg det på en säker plats.
3. Skruva ur nödvändigt antal skruvpluggar (M16x1,5) med ett verktyg.
4. Lossa nödvändigt antal skärmklämmor (se anvisningarna).
5. Skruva in kabelförskruvningarna M16x1,5 och dra fast med vridmomentet 2,5 Nm.
6. Skala nödvändig längd av kommunikationskabeln.
7. Skjut kabelförskruvningens mutter över kabeln och tryck in kabeln genom
kabelförskruvningens inre tätningsring och under skärmklämman.
8. Fjäderklämmor: Öppna "Cage Clamp" från företaget WAGO med hjälp av en
skruvmejsel genom att trycka på den och för in den skalade flätan i plinten.
