Kommunikasjonsgrensesnitt: Innstilling og funksjon
Etter valg av en faktisk-verdi-giver kan du velge «Signaltype»:
Signaltype analoginngang (AI2)
For settpunktgiver
PT1000
0 – 10 V
2 – 10 V
0 – 20 mA
4 – 20 mA

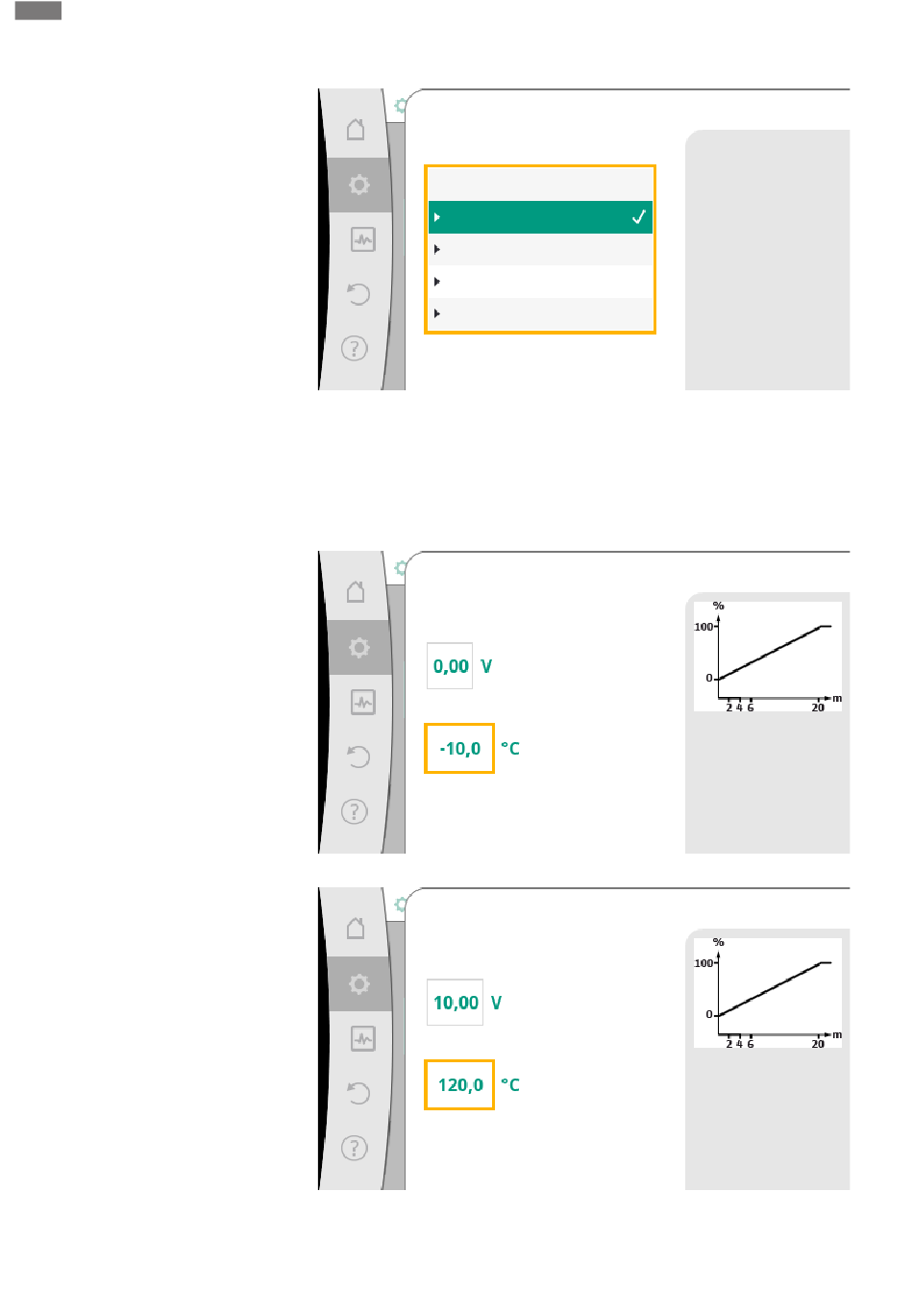

Fig. 79: Signaltype
Ved valg av signaltype «PT1000» er innstillingene for sensorinngangen avsluttet; alle
andre signaltyper trenger flere innstillinger.
Nå kan du definere rampen for omforming av analoge signalverdier til faktiske verdier.
For å gjøre dette, angi det minimale og det maksimale knekkpunktet på
karakteristikken samt de tilhørende faktiske verdiene (MIN-signal/verdi-tilordning og
MAKS-signal/verdi-tilordning).
Min-signal/verdi-tilordning
Analoginngang (AI2)
Signal verdi
Tilhørende verdi
Fig. 80: Min-signal/verdi-tilordning Faktisk-verdi-giver
Maks-signal/verdi-tilordning
Analoginngang (AI2)
Signal verdi
Tilhørende verdi
Fig. 81: Maks-signal/verdi-tilordning Faktisk-verdi-giver
Med angivelse av de minimale og maksimale bruddpunktene til reguleringskurven er
innstillingen avsluttet.
Still inn analoginngangen til
signaltypen 0...10 V.
Definer minimumspunkt av
faktisk verdi-karakteristikken
for temperatursensor.
Definer maksimumspunkt av
faktisk verdi-karakteristikken
for temperatursensor.
