Kommunikationsgrænseflader: Indstilling og funktion
Når der er valgt en føler for faktisk værdi, skal der vælges "Signaltype":
Signaltype analogindgang (AI2)
Til referencegiver
PT1000
0 - 10 V
2 - 10 V
0 - 20 mA
4 - 20 mA

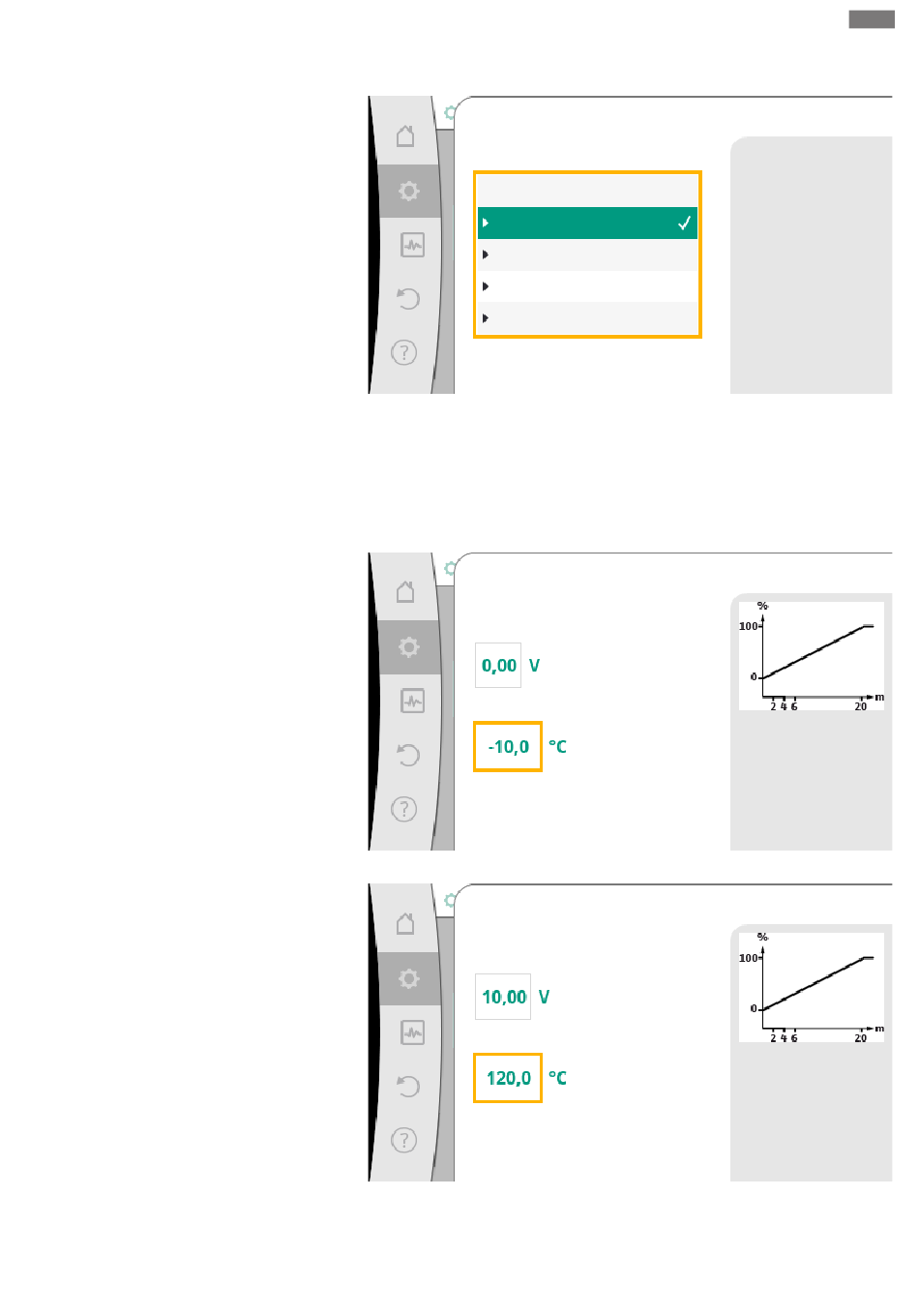

Fig. 79: Signaltype
Vælges signaltype "PT1000" er alle indstillinger for følerindgangen afsluttet, alle andre
signaltyper kræver yderligere indstillinger.
For at kunne overføre analoge signalværdier til faktiske værdier skal der defineres en
overførselsrampe. Hertil angives pumpekurvens minimale og maksimale støttepunkt
suppleret med de dertilhørende faktiske værdier (MIN-signal/værdi-tildeling og MAKS-
signal/værdi-tildeling).
Min.-signal/værditildeling
Analogindgang (AI2)
Signal værdi
Tilhørende værdi
Fig. 80: Min.-signal/værdi-tildeling for føler for faktisk værdi
Maks.-signal/værditildeling
Analogindgang (AI2)
Signal værdi
Tilhørende værdi
Fig. 81: Maks.-signal/værdi-tildeling for føler for faktisk værdi
Med indtastningen af det minimale og maksimale pumpekurvestøttepunkt er indtast-
ningen afsluttet.
da
Indstil analogindgang
til signaltype
0...10 V.
Definer minimumpunktet
for den faktiske
pumpekurveværdi
for temperaturføler.
Definer maksimumpunktet
for den faktiske
pumpekurveværdi
for temperaturføler.
