Elektrisk tilslutning
– digital indgang med Ekst. FRA-funktion
– analog indstilling af nominel værdi med frakoblingsfunktion
– koblingssignaler via kommunikationsgrænseflader (f.eks. CIF-modul, Wilo Net eller
Bluetooth)
▪ Anvend et tilslutningskabel med tilstrækkelig udvendig diameter til beskyttelse mod
lækvand og som trækaflastning på kabelforskruningen.

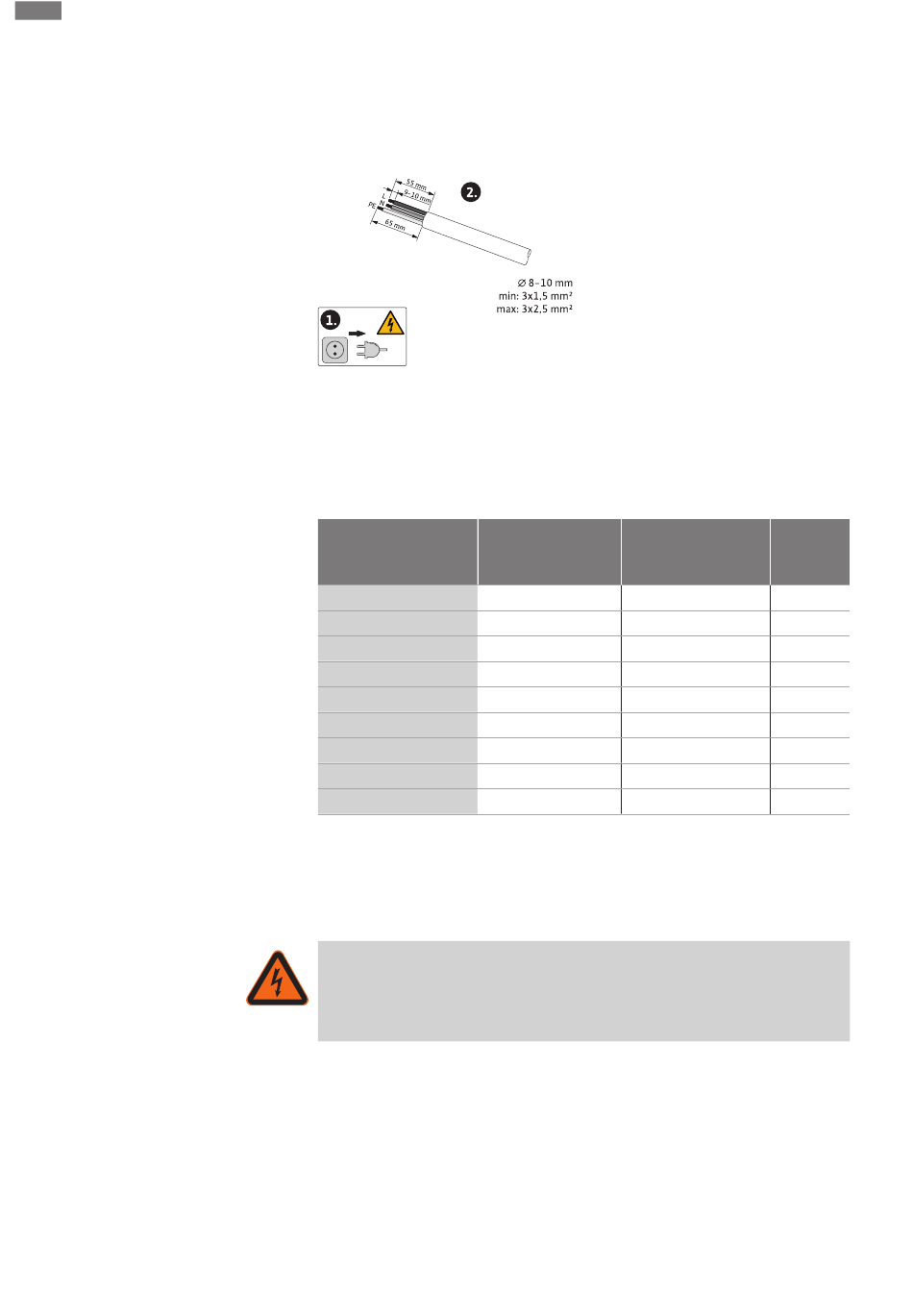

Fig. 21: Forberedelse af tilslutning
▪ Bøj kabler i nærheden af gevindtilslutningen til en afløbssløjfe til bortledning af det
dryppende vand.
▪ Anvend et varmebestandigt tilslutningskabel ved medietemperaturer over 90 °C.
▪ Træk tilslutningskablet på en sådan måde, at den hverken rører ved rørledninger eller
pumpe.
Klemmer er beregnet til stive og fleksible ledere med og uden terminalrør.
Tilslutning
Stik
SSM
SBM
Digitalindgang 1 (DI 1)
Digitalindgang 2 (DI 2)
24 V udgang
Analogindgang 1 (AI 1)
Analogindgang 2 (AI 2)
Wilo Net
Tab. 11: Krav til kabel
*
Kabellængde ≥ 2 m: Anvend skærmede kabler.
**
Når der anvendes terminalrør, reduceres det maksimale tværsnit ved kommunika-
tionsgrænsefladerne til 1 mm². I Wilo-Connector er alle kombinationer indtil 2,5 mm²
tilladt.
ADVARSEL
Elektrisk stød!
Ved tilslutning af SSM/SBM-ledningerne er det vigtigt at sørge for separat lednings-
føring til SELV-området, da SELV-beskyttelsen ellers ikke er sikret!
Ved kabeltværsnit på 5 – 10 mm skal den indvendige pakring tages ud af kabelforskru-
ningen, inden kablet installeres.
Klemmetværsnit i Klemmetværsnit i
2 2
mm mm
Min. Maks.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
1x0,2 1x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
3x0,2 3x1,5 (1,0
Kabel
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
**
) Skærmet
