ru
6.9 Обобщенная сигнализация ра-
бочего состояния (SBM) — оран-
жевый блок клемм
6.10 Модуль CIF
7 Ввод в эксплуатацию
7.1 Описание элементов управле-
ния
1146
Ввод в эксплуатацию
Интегрированная обобщенная сигнализация рабочего состояния доступна на
клеммах SBM в качестве беспотенциального нормально-разомкнутого контакта.
Нагрузка на контакты:
▪ минимально допустимая: SELV 12 В перем. тока/пост. тока, 10 мA;
▪ максимально допустимая: 250 В перем. тока, 1 A, AC1/30 В пост. тока, 1 A.
УВЕДОМЛЕНИЕ
«Применение и функция реле SBM [} 1182]» см. главу 10.2.
Модуль CIF для подсоединения шины к автоматизированной системе управления
зданием.
ОПАСНО
Угроза жизни от удара электрическим током!
Прикосновение к находящимся под напряжением частям представляет непо-
средственную опасность для жизни! Проверить, все ли подсоединения обес-
точены!
Монтаж
▪ Извлечь защитную пластину из разъема в клеммной коробке, используя подхо-
дящий инструмент.
▪ Вставить модуль CIF в освободившееся гнездо контактными штырьками вперед и
затянуть до отказа с модулем регулирования (Винты: комплект поставки модуля
CIF).
Электроподключение модуля CIF см. в инструкции по монтажу и эксплуатации
модуля CIF.
УВЕДОМЛЕНИЕ
«Применение и функция модуля CIF [} 1199]» см. главу 10.7.
3.5
1
1.1
2
4

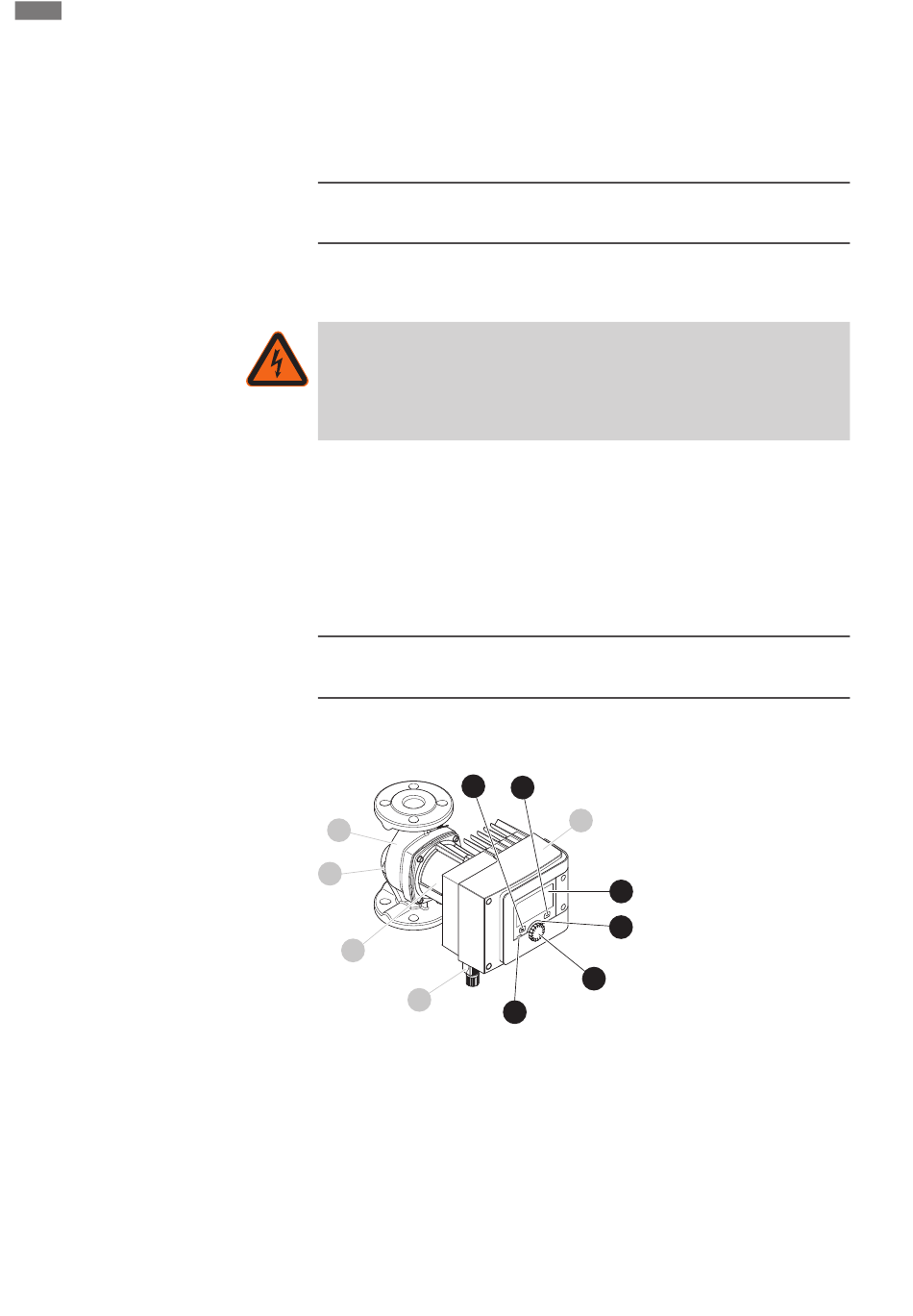

Fig. 35: Элементы управления (одинарный насос)
3.6
3
3.1
3.2
3.4
3.3
WILO SE 2018-11
