Elektrisk anslutning
OBS
Nationellt gällande riktlinjer, standarder och bestämmelser samt riktlinjer från det
lokala elförsörjningsbolaget måste följas!
OBSERVERA
Materiella skador!
Felaktig anslutning av pumpen leder till skador på elektroniken.
Observera strömtyp och spänning på typskylten.
Anslutningsdata
Nätspänning
Säkring
Avledningsström I (avledning
eff
via PE över interna EMC-filter)
Tab. 10: Anslutningsdata
▪ Observera strömtyp och spänning på typskylten.
▪ Minimal säkring: 16 A, trög eller ledningsskyddsbrytare med C-karakteristik.
Vid tvillingpumpar ska båda motorerna anslutas och säkras separat.
▪ Det rekommenderas att säkra pumparna med en jordfelsbrytare (typ A eller B enligt EN
60335).
Avledningsström per pump I
▪ Anslut endast till 230 V TN eller TT lågspänningsnät.
Anslut aldrig till 230 V IT lågspänningsnät (230 V "Isolé Terre" lågspänningsnät).
▪ Den elektriska anslutningen måste göras med en fast anslutningskabel som har en
stickpropp eller flerpolig omkopplare med minst 3 mm kontaktgap (VDE 0700, del 1).
▪ Anslut aldrig till en avbrottsfri spänningsförsörjning.
▪ En taktning av spänningsförsörjningen (t.ex. fasvinkelstyrning) är inte tillåten!
Deaktivera en taktning.
▪ Pumpkopplingar via Triacs/halvledarrelä ska kontrolleras i enskilda fall.
▪ Vid frånslag med nätreläet på platsen: Märkström ≥ 10 A, märkspänning 250 V AC.
Oavsett pumpens märkström kan det uppstå strömtoppar på upp till 10 A varje gång
spänningsförsörjningen aktiveras!
▪ Observera brytfrekvensen:
– Till-/frånkopplingar via nätspänning ≤ 100/24 h
▪ Ökat antal till-/frånkopplingar ≤ 20/h (≤ 480/24 h) tillåtet vid användning av:
– Digital ingång med Ext. OFF-funktion
– Analogt förinställt börvärde med avstängningsfunktion
– Kopplingssignaler via kommunikationsgränssnitt (t.ex. CIF-modul, Wilo Net eller
Bluetooth)
▪ Som skydd mot läckvatten och som dragavlastning på kabelförskruvningen ska en
anslutningskabel med tillräcklig ytterdiameter användas.

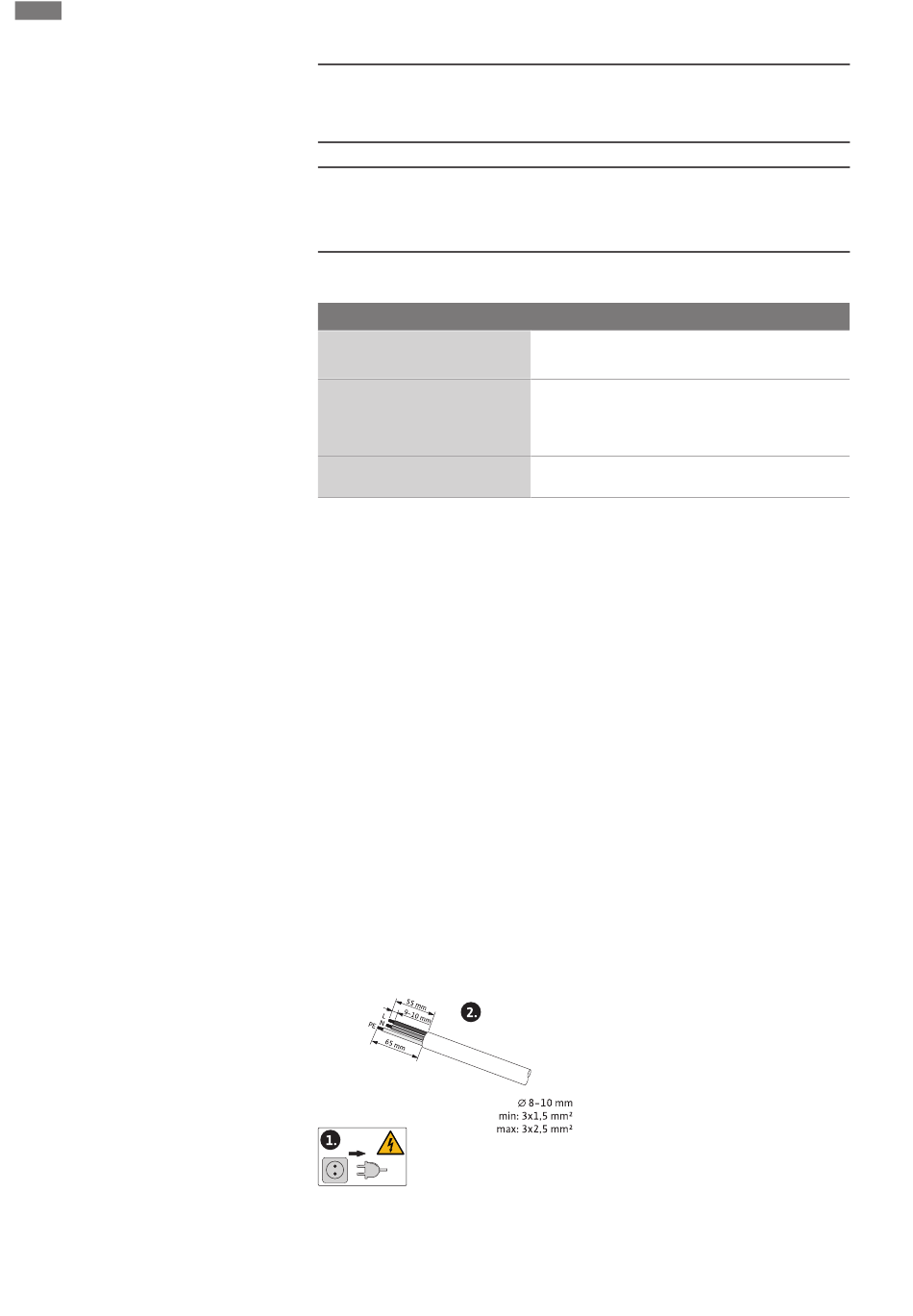

Fig. 21: Förbereda anslutning
▪ Böj kablarna till en avloppsslinga i närheten av skruvförbandet, för att leda bort
nedfallande droppvatten.
▪ Vid medietemperaturer över 90 °C ska en värmebeständig anslutningskabel användas.
1 ~ 230 V ± 10 %, 50/60 Hz
EN 60950 för 230 V - TN-, TT-nät
Per enkelpump eller motorhuvud på en
tvillingpump:
16 A, trög eller ledningsskyddsbrytare med C-
karakteristik.
≤ 3,5 mA
≤ 3,5 mA.
eff
