6.6 Цифровой вход (DI 1) или
(DI 2) — серый блок клемм
1144
Электроподключение
ВНИМАНИЕ
Перенапряжение разрушает электронику
Защита аналоговых и цифровых входов рассчитана на перенапряжение до 30 В
пост. тока / 24 В перем. тока. Более высокие значения перенапряжения разру-
шают электронику.

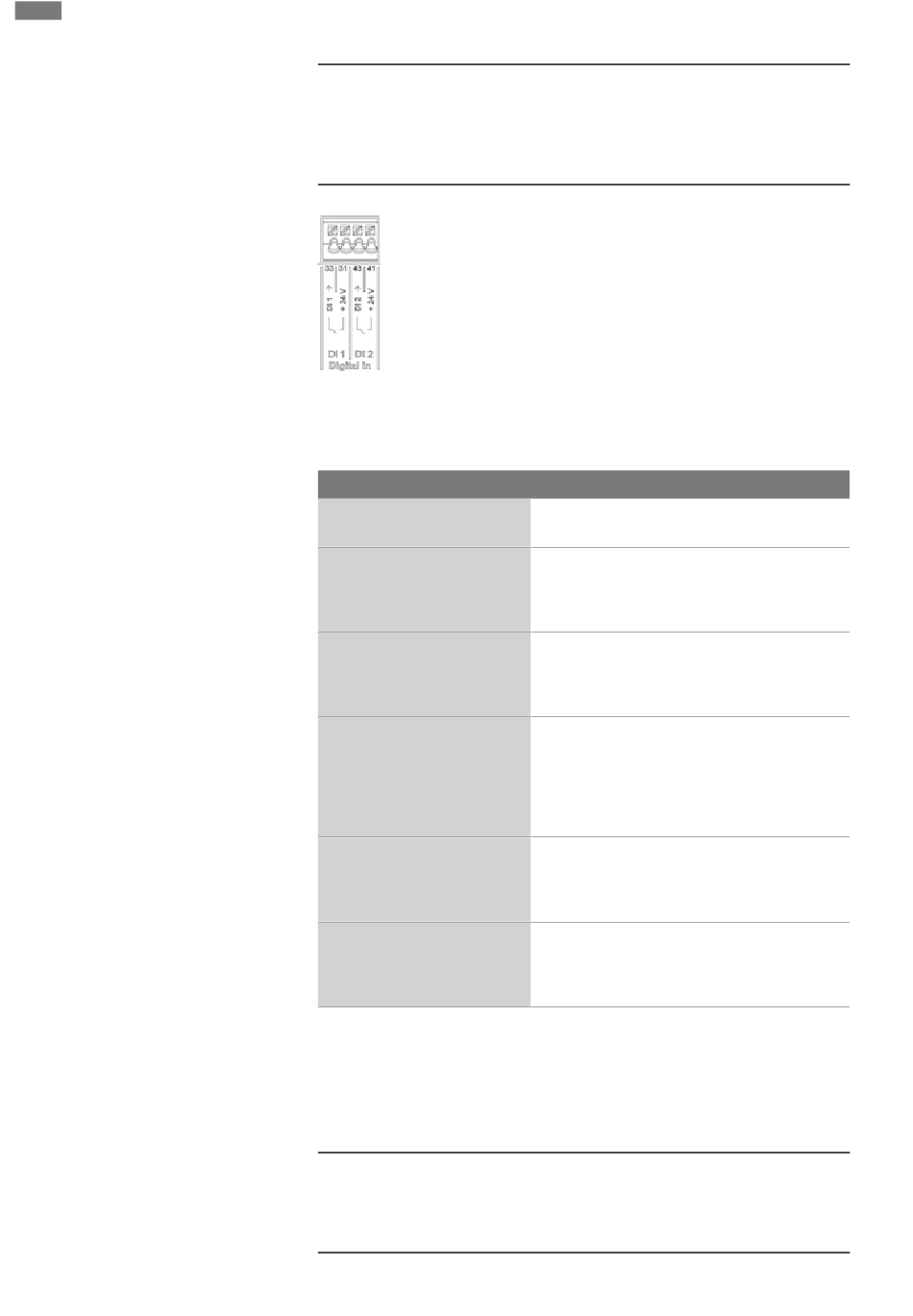

Fig. 34: Цифровой вход
Посредством внешних беспотенциальных контактов (реле или выключатель) на
цифровых входах DI 1 или DI 2 насос может управляться следующими функция-
ми:
Функция управляющего входа DI 1 или DI 2
Внешний ВЫКЛ.
• Внешний МАКС
• Внешний МИН
• Внешний ВРУЧНУЮ
• Внешняя блокировка клавиш
Переключение отопления/
охлаждения.
Табл. 14: Функция управляющего входа DI 1 или DI 2
Технические характеристики:
▪ Макс. напряжение: < 30 В пост. тока/ 24 В перем. тока
▪ Макс. ток шлейфа: < 5 мА
▪ Рабочее напряжение: 24 В пост. тока
Рабочий ток шлейфа: 2 мA (на каждый вход).
УВЕДОМЛЕНИЕ
Описание функций и их приоритетов, см. главу 8.6 «Меню настроек — руч-
ное управление [} 1177]» и главу 10.4 «Применение и функция цифровых
управляющих входов DI 1 и DI 2 [} 1183]».
Контакт разомкнут: насос выключен.
Контакт замкнут: насос включен.
Контакт разомкнут: насос работает в на-
строенном на нем режиме эксплуатации.
Контакт замкнут: насос работает с максималь-
ной частотой вращения.
Контакт разомкнут: насос работает в на-
строенном на нем режиме эксплуатации.
Контакт замкнут: насос работает с минималь-
ной частотой вращения.
Контакт разомкнут: насос работает в режиме
эксплуатации, настроенном на насосе
или запрошенном через обмен данными по
шине.
Контакт замкнут: насос настроен на режим
ВРУЧНУЮ.
Контакт разомкнут: блокировка клавиш дез-
активирована.
Контакт замкнут: блокировка клавиш активи-
рована.
Контакт разомкнут: «Отопление» активирова-
но.
Контакт замкнут: «Охлаждение» активирова-
но.
