5.4.2 Montáž přírubového čerpadla
Návod k montáži a obsluze Wilo-Stratos MAXO/-D/-Z
Instalace

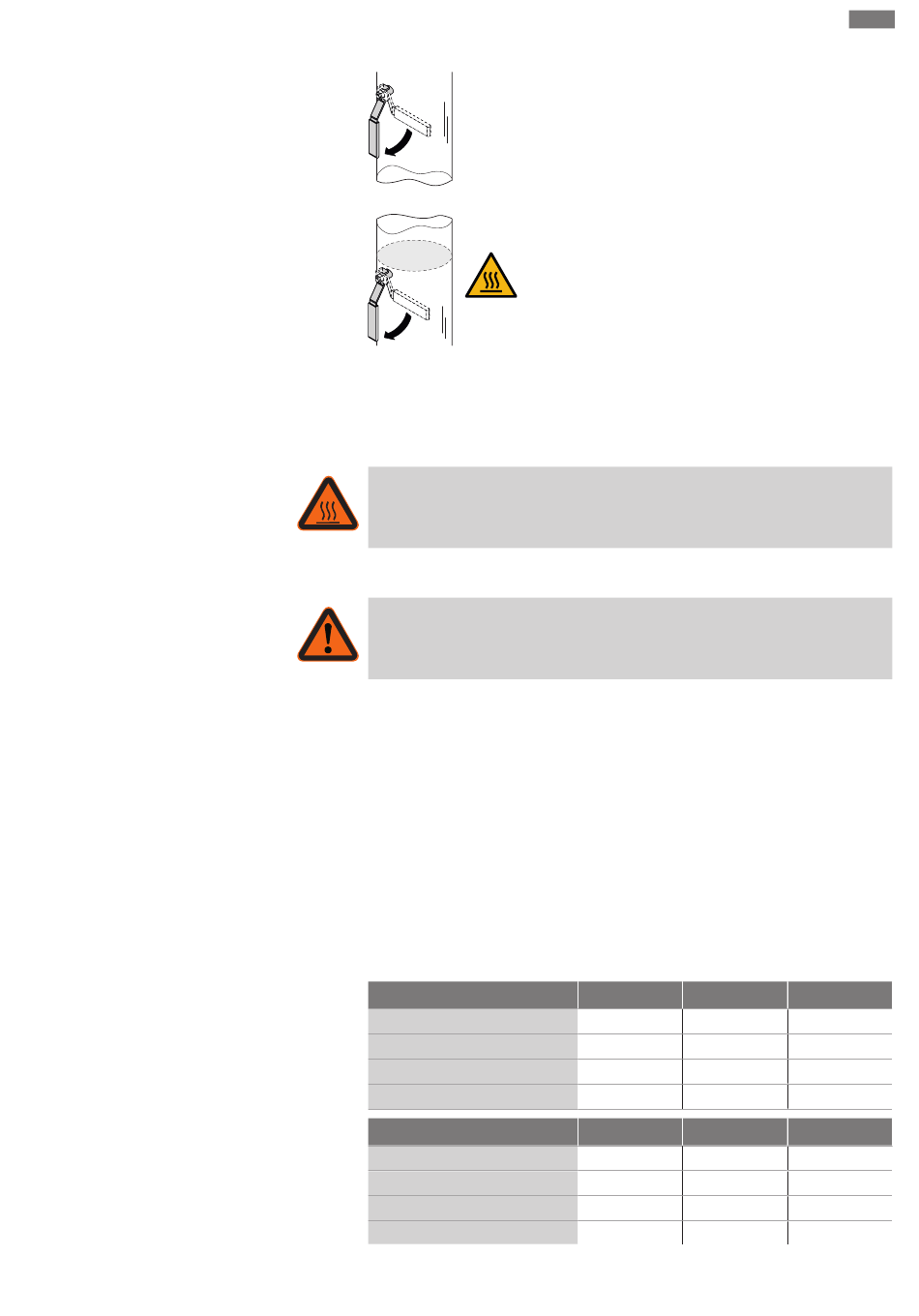

Fig. 13: Otevřete uzavírací armaturu
5. Otevřete uzavírací armatury před čerpadlem a za ním.
6. Zkontrolujte těsnost.
VAROVÁNÍ
Horký povrch
Potrubí může být horké. Hrozí nebezpečí zranění popálením.
▪ Noste ochranné rukavice.
VAROVÁNÍ
Riziko poranění a opaření v důsledku nesprávné instalace!
Při neodborné instalaci může dojít k poškození přírubového spoje nebo k netěsnosti.
▪ Nikdy nespojujte dvě kombinované příruby!
▪ Čerpadla s kombinovanou přírubou nejsou povolena pro provozní tlaky PN 16!
▪ Použití pojistných prvků (např. pružných podložek) může vést k netěsnostem v
přírubovém spoji. Nejsou proto přípustné. Mezi hlavou šroubu/matice a kombinovanou
přírubou použijte přiložené podložky (obsah dodávky)!
▪ Přípustné utahovací momenty dle následující tabulky nesmí být překročeny ani při
použití šroubů s vyšší pevností (≥ 4.6), protože jinak může dojít k odštípnutí v oblasti
hran podélných otvorů. Tím šrouby ztratí předpětí a může vzniknout netěsnost
přírubového spoje. Nebezpečí opaření!
▪ Používejte dostatečně dlouhé šrouby. Závit šroubu musí vyčnívat z matice šroubu
minimálně jednou otáčkou závitu.
▪ Proveďte zkoušku netěsnosti s maximálním dovoleným provozním tlakem!
Šrouby a utahovací momenty
Přírubové čerpadlo PN 6
Průměr šroubu
Pevnostní třída
Utahovací moment
Délka šroubu
Průměr šroubu
Pevnostní třída
Utahovací moment
Délka šroubu
DN 32 DN 40
M12 M12
≥ 4,6 ≥ 4,6
40 Nm 40 Nm
≥ 55 mm ≥ 55 mm
DN 65 DN 80
M12 M16
≥ 4,6 ≥ 4,6
40 Nm 95 Nm
≥ 60 mm ≥ 70 mm
cs
DN 50
M12
≥ 4,6
40 Nm
≥ 60 mm
DN 100
M16
≥ 4,6
95 Nm
≥ 70 mm
