Kommunikationsgränssnitt: Inställning och funktion
För överföring av analoga signalvärden till börvärden definieras nu överföringsrampen.
De minimala och maximala stödpunkterna för kurvan anges och tillhörande börvärden
läggs till (tilldelning av MIN-signal/-värde och MAX-signal/-värde).
Tilldelning av min-signal/-värde
Analog ingång (AI2)
Signalvärde
Tillhörande värde

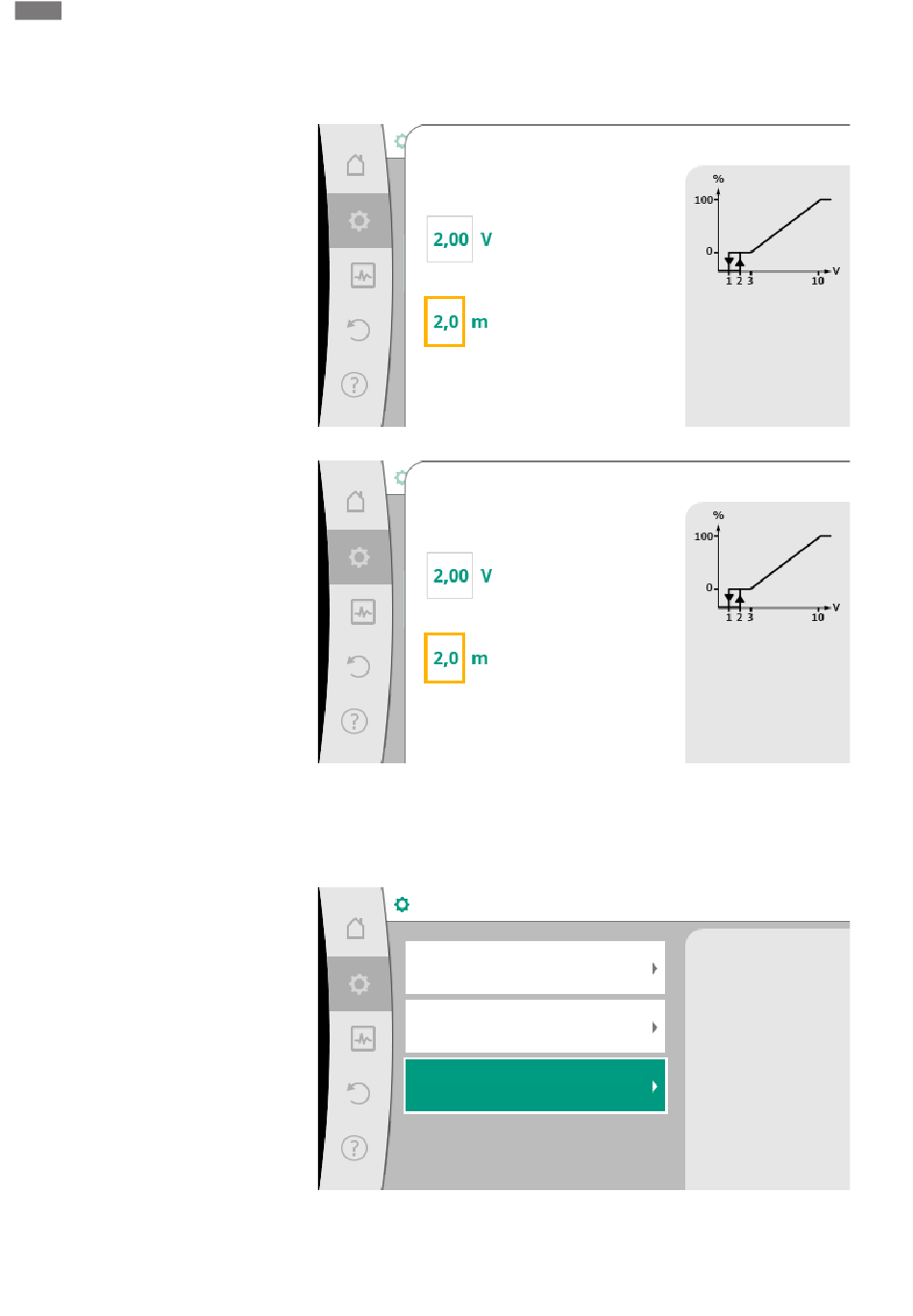

Fig. 75: Tilldelning av min-signal/-värde
Tilldelning av max-signal/-värde
Analog ingång (AI2)
Signalvärde
Tillhörande värde
Fig. 76: Tilldelning av max-signal/-värde
När alla signaler/värden har tilldelats är inställningen av den analoga börvärdeskällan
slutförd.
En redigerare öppnas för inställning av reservbörvärdet vid kabelbrott eller vid felaktig
konfiguration av den analoga ingången.
...►
Ställa in ingången för det externa börvärdet
Välja börvärdeskälla
Aktuell källa: Analog ingång 2
Ställa in börvärdeskälla
Börvärdesgivare: 4 – 20 mA
Reservbörvärde vid kabelbrott
Aktuellt: 6,0 m
Fig. 77: Reservbörvärde vid kabelbrott
Välj reservbörvärde. Detta börvärde används vid identifiering av kabelbrott på den
externa börvärdeskällan.
Fastställ börvärdeskurvans
minimipunkt för
uppfordringshöjden för
Δp-v.
Fastställ börvärdeskurvans
maximipunkt för
uppfordringshöjden för
Δp-v.
Vid identifiering av
kabelbrott på den
externa börvärdeskällan
används detta reservvärde
som börvärde.
