Električni priključak

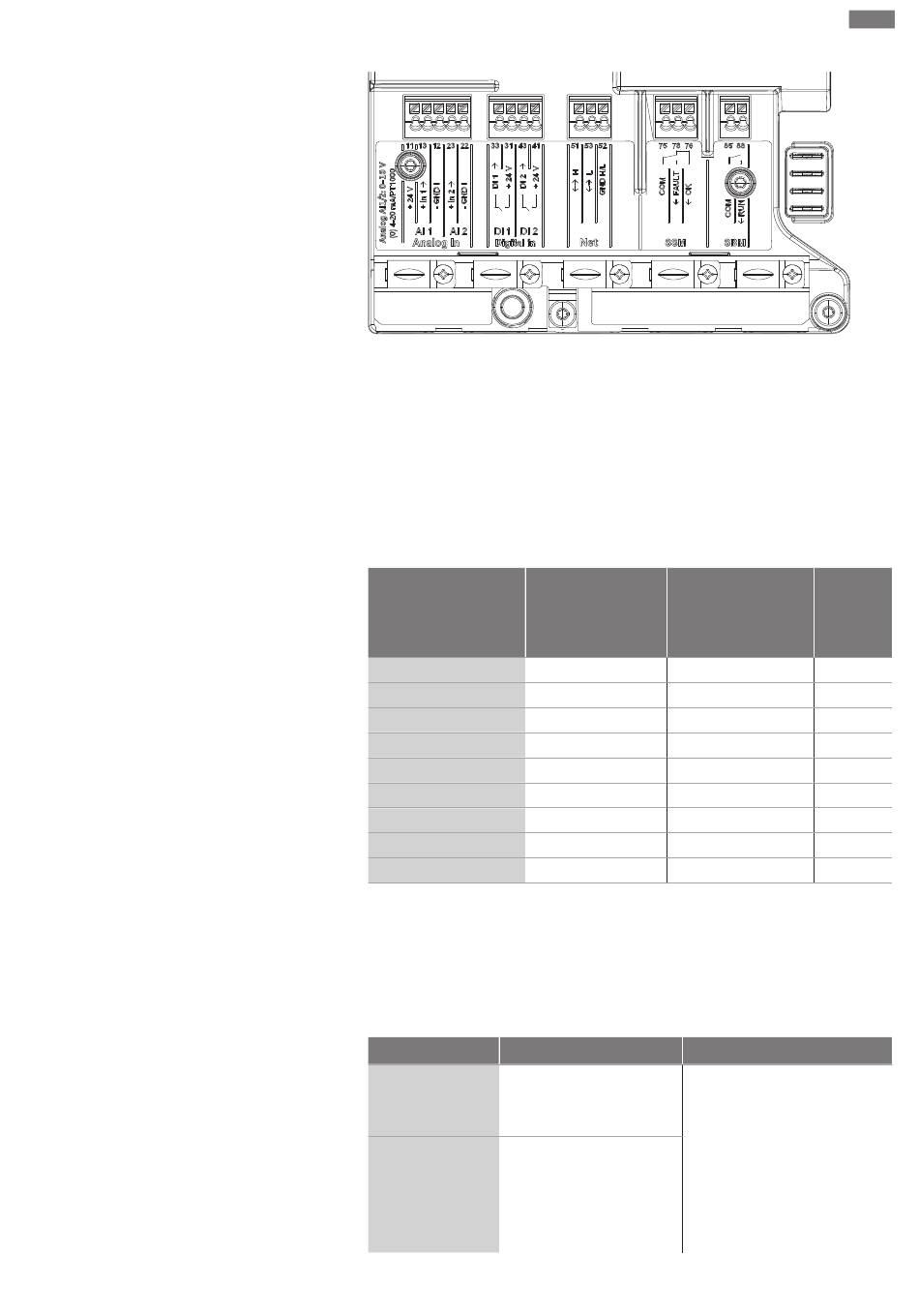

Fig. 32: Komunikacijska sučelja
Sva komunikacijska sučelja u prostoru sa stezaljkama (analogni ulazi, digitalni ulazi, Wilo
Net, SSM i SBM) odgovaraju normi SELV.
SSM i SBM smiju se pokretati i s priključcima i naponima koji nisu sukladni SELV-u (do
250 V AC), a da ta upotreba nema negativan utjecaj na SELV sukladnost preostalih
komunikacijskih priključaka u prostoru sa stezaljkama.
Kako bi se sukladnost SELV drugih vodova dalje osigurala pazite na čistu kabelsku
uvodnicu i odvajanje u prostoru sa stezaljkama.
Zahtjevi za kabele
Stezaljke su predviđene za krute i fleksibilne vodiče s i bez obujmica na krajevima žica.
Priključak Poprečni promjer
stezaljki
u mm
Min.
3x1,5
Mrežni utikač
2x0,2
SSM
2x0,2
SBM
2x0,2
Digitalni ulaz 1 (DI1)
2x0,2
Digitalni ulaz 2 (DI2)
1x0,2
24 V izlaz
2x0,2
Analogni ulaz 1 (AI1)
2x0,2
Analogni ulaz 2 (AI2)
3x0,2
Wilo Net
Tab. 12: Zahtjevi za kabele
*
Duljina kabela ≥ 2 m: Upotrebljavajte oklopljene kabele.
**
Upotrebom obujmica na krajevima žica smanjuje se maksimalni poprečni presjek
komunikacijskih sučelja na 1 mm². U Wilo-Connectoru dopuštene su sve kombinacije
do 2,5 mm².
Zauzetost stezaljki
Naziv Zauzetost
+ 24 V (stezaljka: 11)
Analog IN (AI1) + In 1 → (stezaljka: 13)
- GND I (stezaljka: 12)
+ In 2 → (stezaljka: 23)
- GND I (stezaljka: 22)
Analog IN (AI2)
Poprečni promjer
stezaljki
2 2
u mm
Maks.
3x2,5
2x1,5 (1,0**)
2x1,5 (1,0**)
2x1,5 (1,0**)
2x1,5 (1,0**)
1x1,5 (1,0**)
2x1,5 (1,0**)
2x1,5 (1,0**)
3x1,5 (1,0**)
Uputa
Vrsta signala:
• 0-10 V
• 2-10 V
• 0-20 mA
• 4-20 mA
PT1000
Stabilnost napona:
30 V DC / 24 V AC
hr
Kabel
*
*
*
*
*
*
*
Oklopljen
