Sideliidesed: seadistus ja funktsioon
0 – 10 V: pingevahemik 0 – 10 V mõõteväärtuste edastamiseks.
2 – 10 V: pingevahemik 2 – 10 V mõõteväärtuste edastamiseks. Alla 2 V pinge korral
tuvastatakse kaabli purunemine.
0 – 20 mA: voolutugevuse vahemik 0 – 20 mA mõõteväärtuste edastamiseks.
4 – 20 mA: voolutugevuse vahemik 4 – 20 mA mõõteväärtuste edastamiseks. Alla 4 mA
voolutugevuse korral tuvastatakse kaabli purunemine.
PT1000: analoogsisend analüüsib temperatuuriandurit PT1000.
Tegeliku väärtuse anduri konfiguratsioon
TEATIS
Analoogsisendi valik ühendusena anduri jaoks vajab analoogsisendi konfiguratsiooni.
Avage esmalt ülevaatemenüü, et näha analoogsisendi tegelikku konfiguratsiooni ja
kasutamist.
Selleks valige menüüs „Seadistused"
1. „Välised liidesed"
2. „Funktsioon analoogsisend AI 1" või „Funktsioon analoogsisend AI 2"
3. „Analoogsisendi ülevaade".
Kuvatakse kasutusviisi, signaali tüüpi ja muid seadistatud väärtusi valitud
analoogsisendi kohta. Seadistuste tegemiseks või muutmiseks:
valige menüüs „Seadistused"
1. „Välised liidesed"
2. „Funktsioon analoogsisend AI 1" või „Funktsioon analoogsisend AI 2"
3. „Analoogsisendi seadistamine".
Valige esmalt kasutusviis.
Kasutusviisi valimine
Analoogsisend (AI2)
Ei ole konfigureeritud
Seadeväärtuse andur
Rõhkude vahe andur
Temperatuuriandur
Väline andur

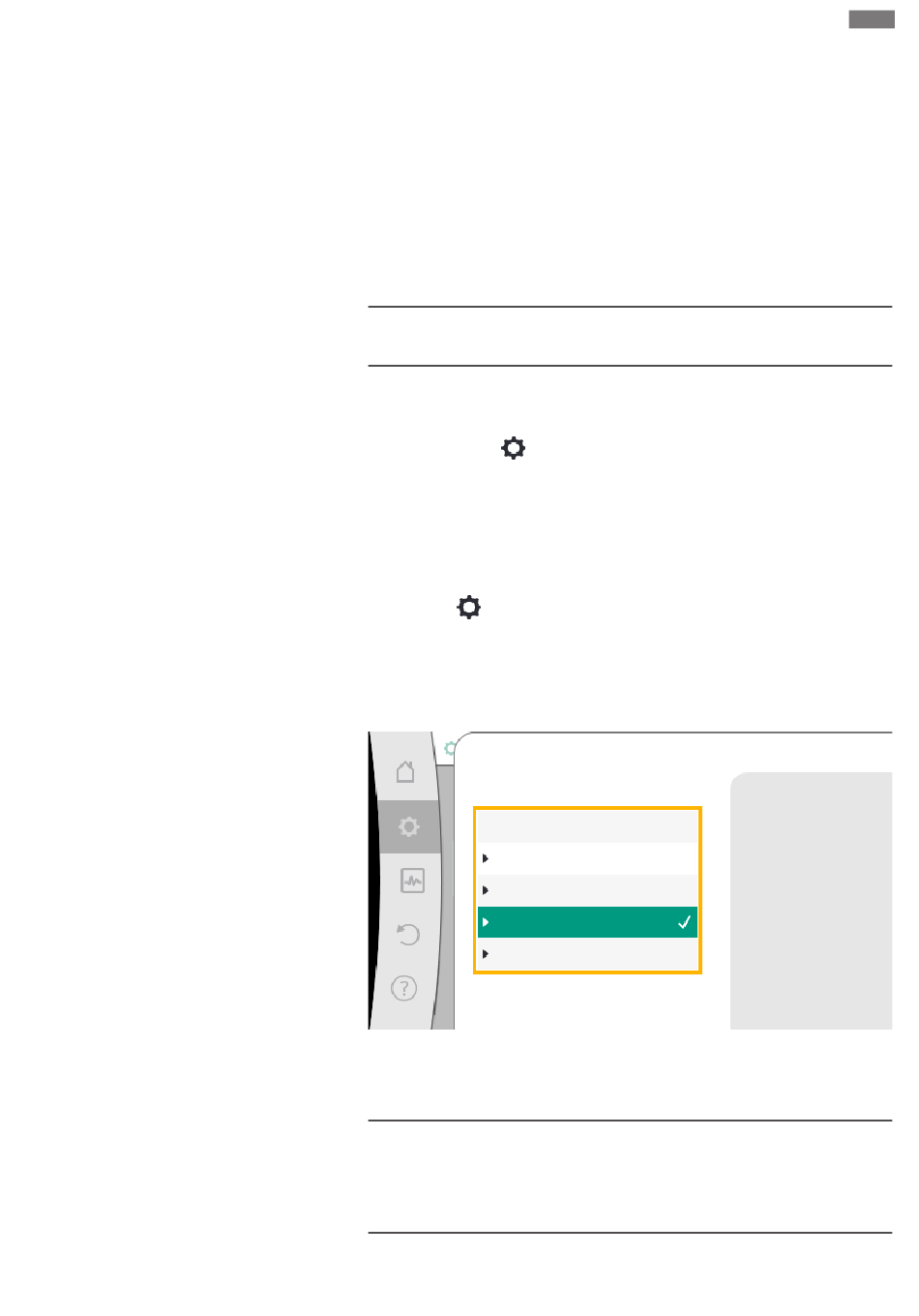

Fig. 78: Hetkeväärtuse anduri seadedialoog
Valige andurisisendina kasutusviisid „Rõhkude vahe andur", „Temperatuuriandur" või
„Väline andur".
TEATIS
Kui menüüs „Kasutusviisi valimine" on seadistatud juba teine kasutusviis kui „Ei ole
konfigureeritud", kontrollige, kas analoogsisendit ei kasutata juba teise kasutusviisi
jaoks.
Vajaduse korral tuleb valida teine allikas.
et
Kasutage analoogsisendit
tegeliku väärtuse sisendina
temperatuurianduri jaoks,
näiteks
reguleerimisviisi T-c jaoks.
