sv
6.5 Analog ingång (AI 1) eller (AI 2) -
lila plint
6.6 Digital ingång (DI 1) eller (DI 2) –
grå plint
1256
Elektrisk anslutning

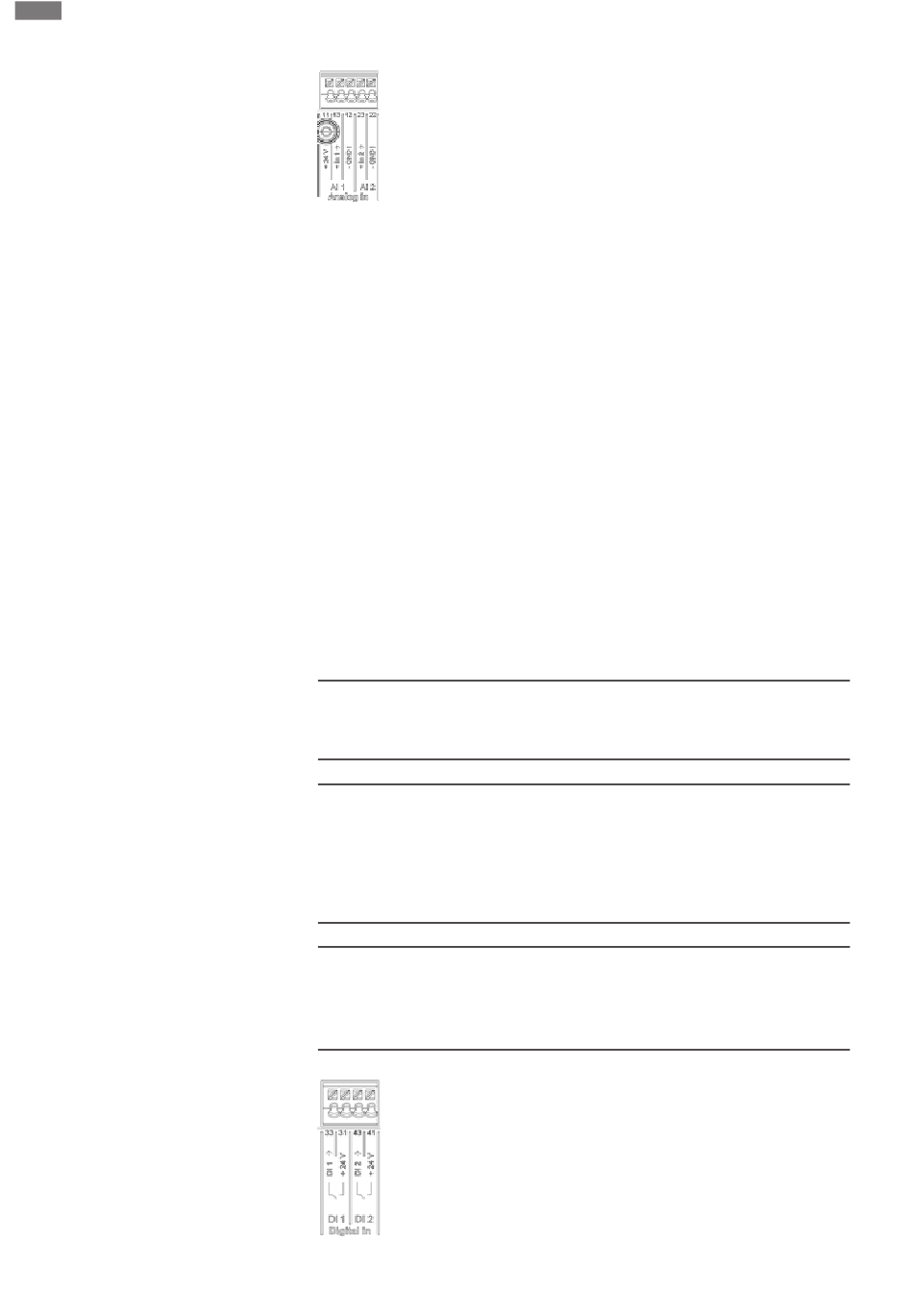

Fig. 33: Analog In
Analoga signalkällor ansluts till plint 12 och 13 när AI1 används och till plint 22 och 23
när AI2 används.
Beakta polariteten vid signalerna 0 – 10 V, 2 – 10 V, 0 – 20 mA och 4 – 20 mA.
En aktiv sensor kan försörjas av pumpen med 24 V DC. Registrera spänningen vid
plintarna +24 V (11) och GND I (12) för detta.
De analoga ingångarna kan användas för följande funktioner:
▪ Extern börvärdesinställning
▪ Sensoranslutning:
– Temperaturgivare
– Differenstrycksgivare
– PID-sensor
Analog ingång för följande signaler:
▪ 0 – 10 V
▪ 2 – 10 V
▪ 0 – 20 mA
▪ 4 – 20 mA
▪ PT1000
Tekniska data:
▪ Motstånd analog ingång (0)4 – 20 mA: ≤ 300 Ω
▪ Belastningsmotstånd vid 0 – 10 V, 2 – 10 V: ≥ 10 kΩ
▪ Spänningstolerans: 30 V DC/24 V AC
▪ Plint för försörjning av aktiva sensorer med 24 V DC – max. strömbelastning: 50 mA
OBS
"Användning och funktion för de analoga ingångarna AI 1 och AI 2 [} 1293]", se
kapitel 10.5
OBSERVERA
Överbelastning eller kortslutning
Om 24 V-anslutningen överbelastas eller kortsluts slutar alla ingångsfunktioner
(analoga ingångar och digitala ingångar) att fungera.
Om överbelastningen eller kortslutningen åtgärdas kan ingångsfunktionerna
användas igen.
OBSERVERA
Överspänning förstör elektroniken
Analoga och digitala ingångar är skyddade mot överspänning upp till
30 V DC/24 V AC. Högre överspänning förstör elektroniken.
Fig. 34: Digital In
