6.4 Подключение коммуникацион-
ных интерфейсов
1140
Электроподключение
Демонтаж
1. Отсоединить сетевое напряжение.

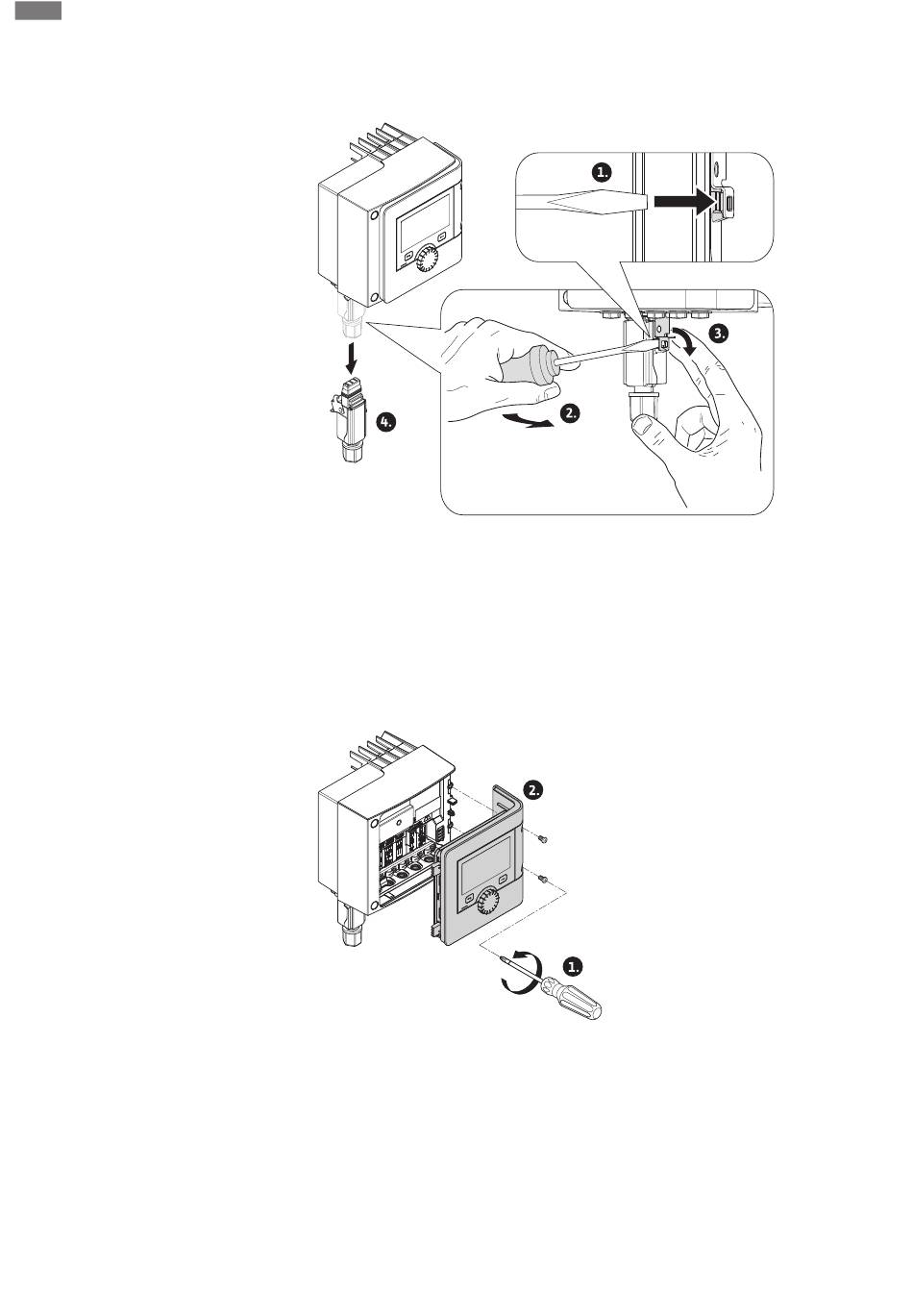

Fig. 30: Демонтаж Wilo-Connector
2. С помощью подходящего инструмента освободить металлический хомут от
механической блокировки на корпусе.
Для этого повернуть инструмент сбоку наружу и одновременно открыть ме-
таллический хомут в направлении корпуса.
3. Вытащить Wilo-Connector.
Соблюдать все предупреждения в главе «Электроподключение»!
Убедиться в том, что все источники питания насоса и подсоединенных комму-
никационных интерфейсов, в частности SSM и SBM, отключены!
Fig. 31: Открывание крышки модуля
1. Ослабить винты крышки модуля.
2. Снять крышку модуля и положить в надежном месте.
3. Отвинтить требуемое количество резьбовых пробок (M16x1,5) с помощью
инструмента.
4. Отсоединить требуемое количество на экранных клеммах (см. уведомление).
5. Ввинтить кабельные вводы М16х1,5 и затянуть с моментом вращения 2,5 Н·м.
6. Удалить изоляцию кабеля связи на необходимую длину.
7. Протолкнуть гайку кабельного ввода поверх кабеля и кабель через внутрен-
нее уплотнительное кольцо кабельного ввода, а также под экранной клем-
мой.
